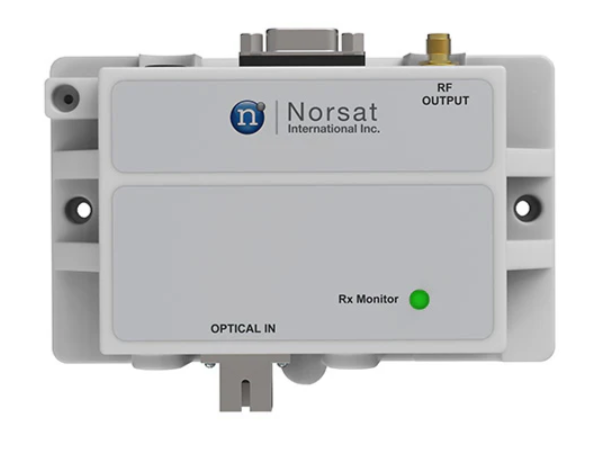

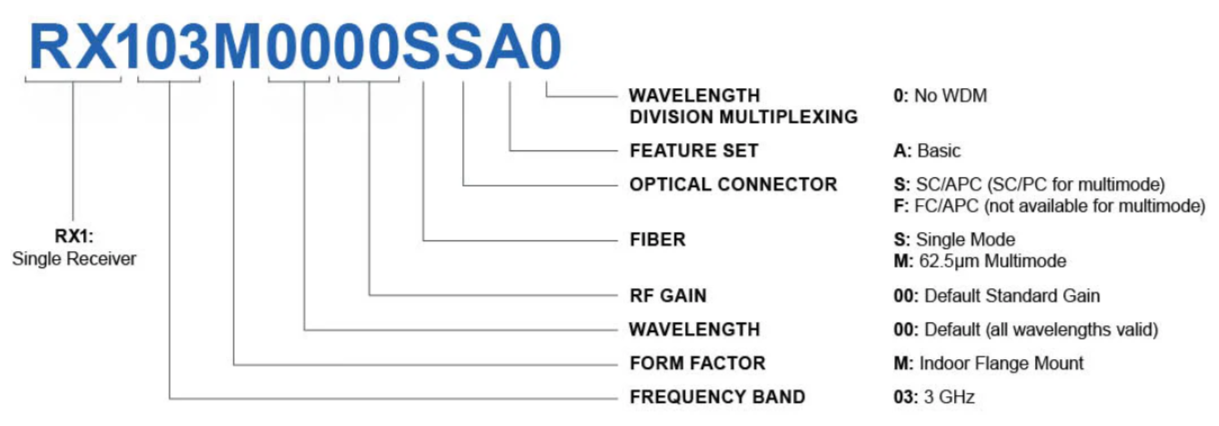

Оптический одноканальный приемник спутниковой ПЧ Norsat RX103M0000SSA0 RF over Fiber 3GHz Receiver Single Mode

Запросить КП

Оптический одноканальный приемник спутниковой ПЧ Norsat RX103M0000SSA0 RF over Fiber 3GHz Receiver Single Mode для установки в защищенных от влаги помещениях с рабочей температурой -40 - +75°C предназначен для приема спутниковой ПЧ в диапазоне 30 – 3000 МГц по одному оптическому волокну с длиной волны лазера 1310 nm (расстояние до 20 км) с использованием мультиплексирования CWDM (Coarse Wavelength Division Multiplexing) с дальнейшем преобразованием в радиочастотный сигнал.

Производитель	Norsat
Частотный диапазон	30 - 3000 MHz
Тип оборудования	RFoF

Применяется в следующих решениях:

Спутниковая связь
4G LTE решения
Вещание
Система распределенных антенных постов
Радиотелескопы

Преимущества решения RFoF:

Защита от помех на частоте приема, в первую очередь в C-диапазоне (3,4-4,2 ГГц), который наиболее подвержен влиянию помех от гражданских и военных радиолокаторов, радиорелейных линий, систем WiMAX. Оптическая линия дает возможность перенести АФС в защищенное от радиочастотных помех место
Защита от помех в L-диапазоне (950 – 2450 МГц), наводимых на кабель, что актуально при близком расположении ячеек сотовой связи и радиопередающих антенн других типов связи. В таких случаях величина помехи будет пропорциональна длине открыто расположенной части «медного» кабеля
Возможность разместить удаленно, на расстоянии до 30-40 км, антенный пост от аппаратной
Снижается вероятность выхода из строя LNB/ BUC в грозовой период

Возможности и преимущества:

Дальность связи до 30-40 км с поддержанием очень высокого отношения сигнал/шум
Подходит для установки вблизи спутниковой антенны в защищенный от влаги щит или в самом хабе антенной системы
Стандартные оптические длины волн лазера 1310 нм и 1550 нм
Напряжение питания составляет от +9 - +30 VDC (+12 VDC ном)
Опционально доступны длины волн с мультиплексированием с разделением по длине волны (CWDM)
Широкий диапазон рабочих температур от -40° до +75°C
Опция передачи опорных тактовых сигналов с низким уровнем фазового шума в диапазоне 10-200 МГц
Передача любого радиочастотного сигнала в диапазоне 30-3000 МГц для спутниковой связи, наземного телевидения, GPS, FM

Характеристики:

Диапазон выходных частот (RF): 30-3000 МГц
Длина волны лазера: 1550 нм, 1310 нм
Оптический входной уровень: 12 mV
КСВН вход/ выход: 2.0:1
Оптический разъем входной: SC/APC bulkhead/ FC/APC bulkhead
RF выходные разъемы: SMA(f) 50 Ом
Электропитание: +9 - +30 VDC
Потребляемый ток: 180 мА
Рабочая температура: -40 - +75 ℃

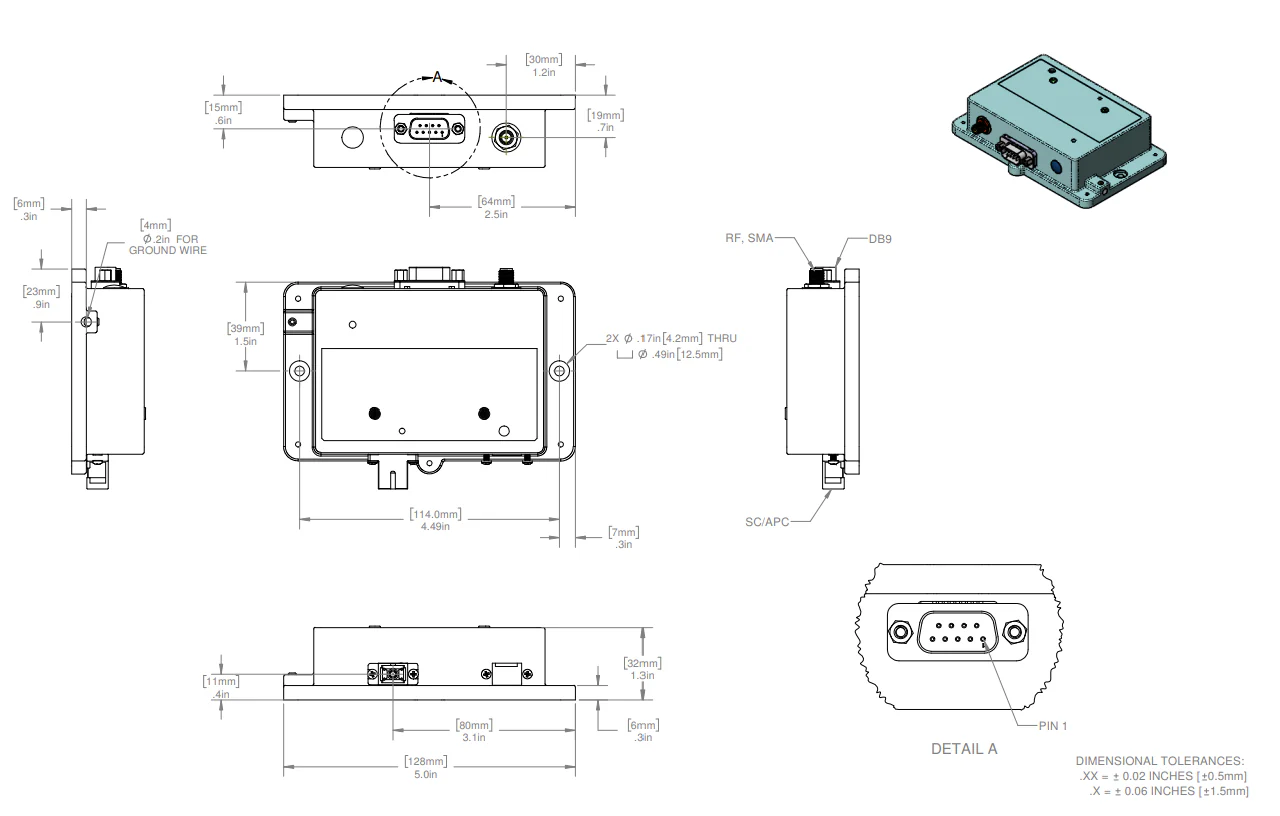

Габариты (Д х Ш х В): 128 x 32 x 78 мм
Вес: 325 гр.
