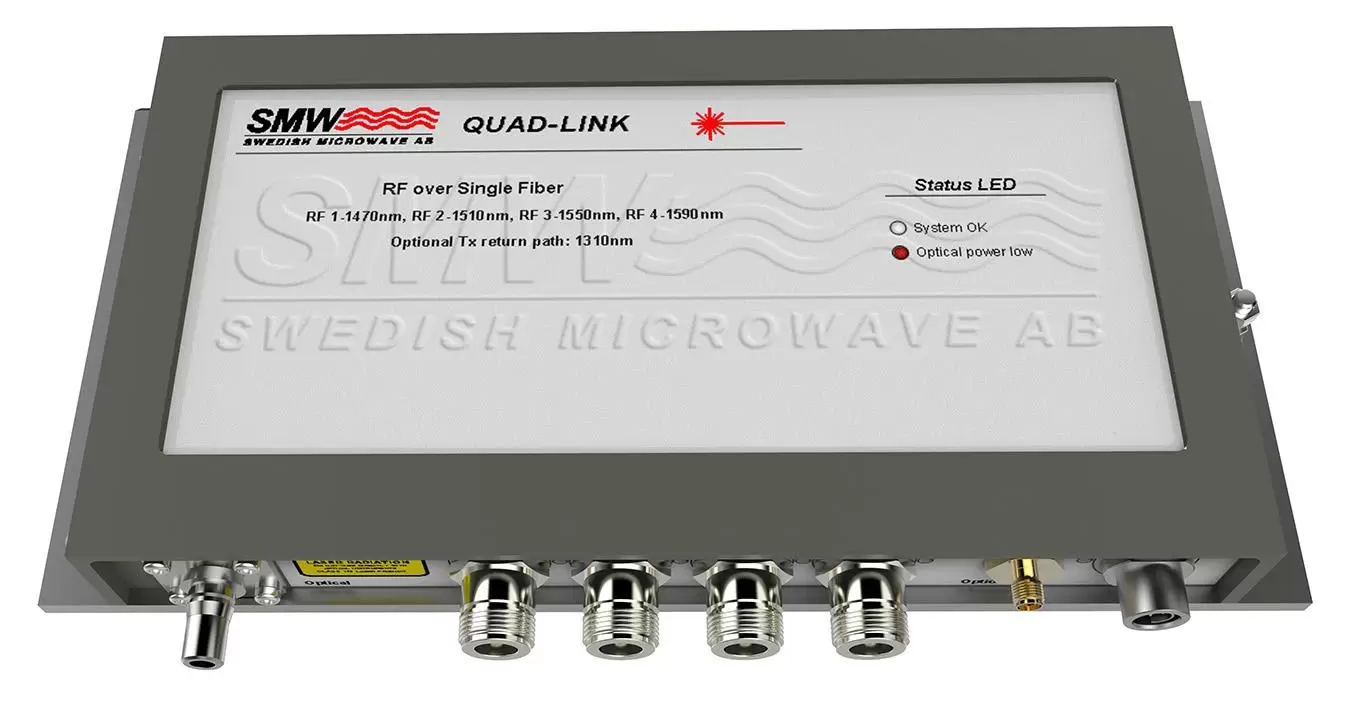

Оптический четырехканальный передатчик спутниковой ПЧ SMW RFoF Quad-link Fiber System Tranceiver

Запросить КП

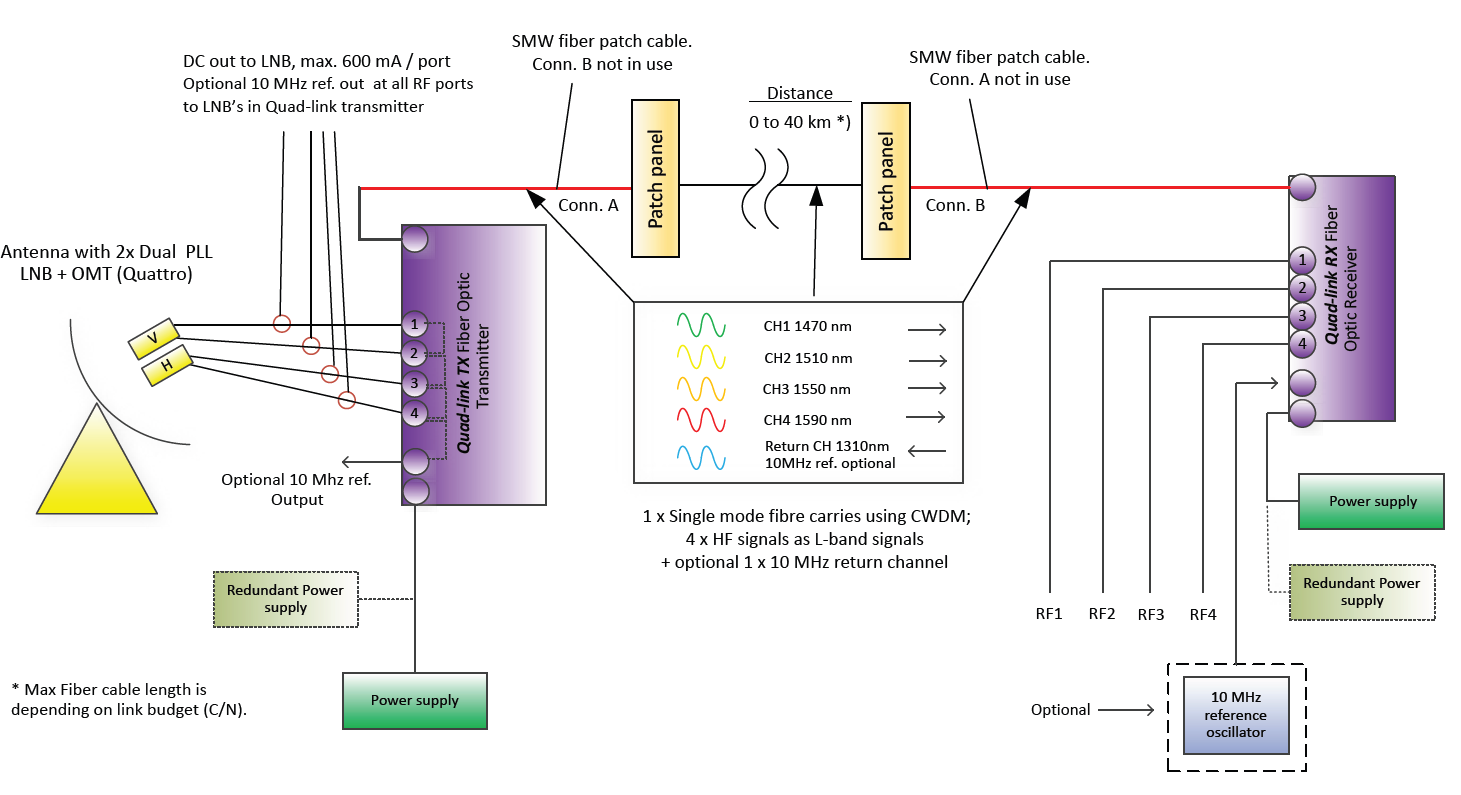

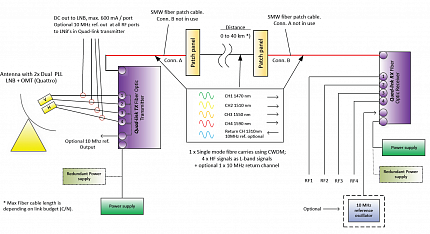

Оптический четырехканальный передатчик спутниковой ПЧ SMW RFoF Quad-link Fiber System Tranceiver наружного всепогодного исполнения (IP67) предназначен для передачи спутниковой ПЧ в диапазоне 290 – 3000 МГц по одному оптическому волокну с длиной волны лазера 1550 nm (расстояние до 40 км) с использованием мультиплексирования CWDM (Coarse Wavelength Division Multiplexing), а также для приема опорной частоты 10МГц в обратном канале на длине лазера 1310 nm.

Производитель	SMW
Частотный диапазон	L
Тип оборудования	RFoF

Применяется в следующих решениях:

Спутниковая связь
4G LTE решения
Вещание
Система распределенных антенных постов
Радиотелескопы

Преимущества решения RFoF:

Защита от помех на частоте приема, в первую очередь в C-диапазоне (3,4-4,2 ГГц), который наиболее подвержен влиянию помех от гражданских и военных радиолокаторов, радиорелейных линий, систем WiMAX. Оптическая линия дает возможность перенести АФС в защищенное от радиочастотных помех место
Защита от помех в L-диапазоне (950 – 2450 МГц), наводимых на кабель, что актуально при близком расположении ячеек сотовой связи и радиопередающих антенн других типов связи. В таких случаях величина помехи будет пропорциональна длине открыто расположенной части «медного» кабеля
Возможность разместить удаленно, на расстоянии до 40 км, антенный пост от аппаратной
Снижается вероятность выхода из строя LNB/ BUC в грозовой период

Возможности и преимущества:

Дальность связи до 40 км с поддержанием очень высокого отношения сигнал/шум.
Для использования вне помещений (класс защиты IP67)
Идеально подходит для установки на спутниковую антенну или конструкцию без использования громоздкого отдельного наружного корпуса
AGC (автоматическая регулировка усиления) и опциональная фиксированная регулировка усиления для больших антенн и маяков
Широкий диапазон рабочих температур от -40° до +80°C
Высокопрочный быстроразъемный оптоволоконный разъем Q-ODC
Передача любого радиочастотного сигнала в диапазоне 290-3000 МГц (опция 50-2750 МГц) для спутниковой связи, наземного телевидения, GPS, FM
Встроенные разделители и диплексер опорного сигнала 10 МГц

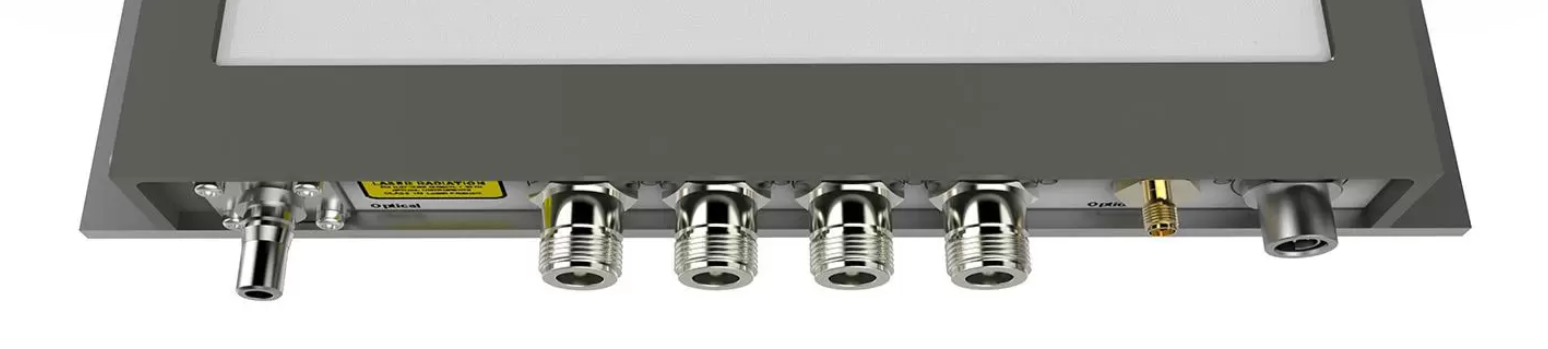

Возможен выбор выходного РЧ разъема F(f), N(f) или SMA(f) типа

Характеристики передатчика SMW RFoF Quad-link Fiber System Tranceiver:

Диапазон входных частот (RF): 290-3000 МГц (50-2750 МГц)
Длина волны лазера: 1550 нм, 1310 нм для приема 10 МГц в обратном канале
Изменение усиления системы:

±0.20 dB within 30 MHz
±1 dB @ 950-2150 MHz
±3 dB @ 290-3000 MHz max
±3 dB @ 50-2750 MHz

Системный тепловой шум: 15 dB typ.
РЧ входной уровень: -10 dBm - - 50dBm на 20 несущих
Оптический выходной уровень: -6 dBm - + 5dBm
IP3: +25 dBm typ.
Затухание несогласованности: N/ SMA разъемы: min. 12 dB/ 1.7:1; F разъем: min. 8 dB/ 2.3:1
Оптический разъем входной: Huber & Suhner Dual fiber, Single mode Q-ODC®
RF выходные разъемы: F(f) 75 Ом, N(f) 50 Ом, SMA(f) 50 Ом
RF разъем монитора: SMA(f) 50 Ом
Выход опорной частоты 10 МГц: на все ВЧ входы и на отдельный выход , уровень сигнала 0 dBm
Электропитание: разъем Fischer 103 series, Circular IP 68 sealed (+12 - +28 VDC)
Потребляемая мощность: 6 Вт max (без учета питания LNB 600 мА)
Пигтейл: в стандартном комплекте 15 м с разъемом питания Fischer (опция-другая длина)
Рабочая температура: -40 - +80 ℃
Класс пылевлагозащиты: IP67

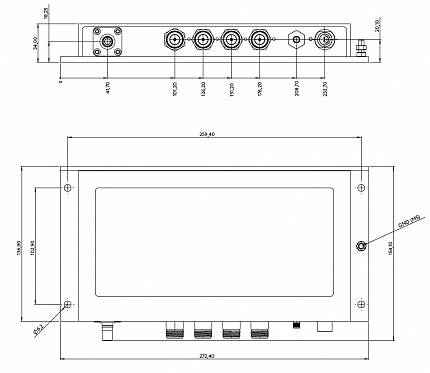

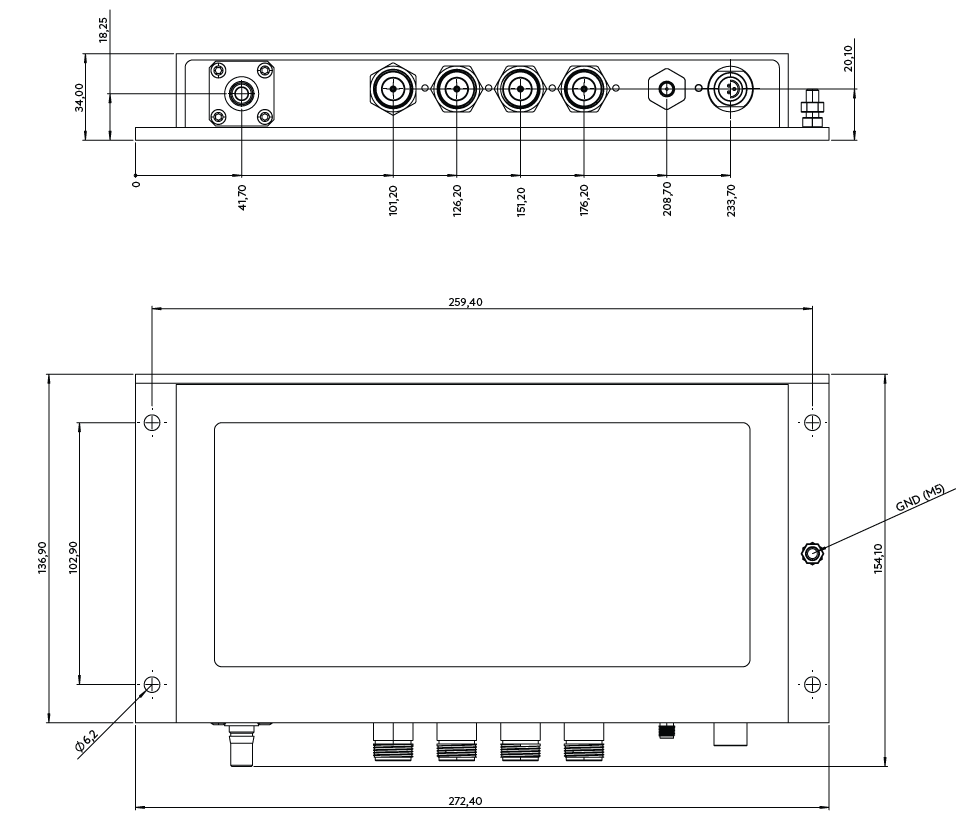

Габариты (Д х Ш х В): 273 x 154,4 x 34,4 мм
Вес: 1890 гр. (SMA- и F-разъемы), 1950 гр. (N-разъем)
