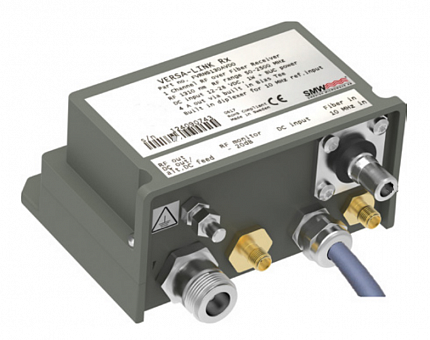

Оптический одноканальный приемник спутниковой ПЧ SMW RFoF Versa-Link Receiver

Запросить КП

Оптический одноканальный приемник спутниковой ПЧ оптической системы Versa-Link SMW RFoF Versa-Link Receiver наружного всепогодного исполнения (IP67) предназначен для приема спутниковой ПЧ в диапазоне 290 – 2500 МГц по оптическому волокну с длиной волны лазера 1310 nm (при расстоянии до 20 км) или 1550 nm (при расстоянии до 40 км) с дальнейшем преобразованием в радиочастотный сигнал.

Применяется в следующих решениях:

Спутниковая связь
4G LTE решения
Вещание
Система распределенных антенных постов
Радиотелескопы

Производитель	SMW
Частотный диапазон	L
Тип оборудования	RFoF

Спутниковая связь
4G LTE решения
Вещание
Система распределенных антенных постов
Радиотелескопы

Преимущества решения RFoF:

Защита от помех на частоте приема, в первую очередь в C-диапазоне (3,4-4,2 ГГц), который наиболее подвержен влиянию помех от гражданских и военных радиолокаторов, радиорелейных линий, систем WiMAX. Оптическая линия дает возможность перенести АФС в защищенное от радиочастотных помех место
Защита от помех в L-диапазоне (950 – 2450 МГц), наводимых на кабель, что актуально при близком расположении ячеек сотовой связи и радиопередающих антенн других типов связи. В таких случаях величина помехи будет пропорциональна длине открыто расположенной части «медного» кабеля
Возможность разместить удаленно, на расстоянии до 40 км, антенный пост от аппаратной
Снижается вероятность выхода из строя LNB/ BUC в грозовой период

Возможности и преимущества:

Дальность связи до 20 км при длине волны 1310 нм или до 40 км при длине волны 1550 нм, в зависимости от бюджета канала связи, с поддержанием очень высокого отношения сигнал/шум.
Для использования вне помещений (класс защиты IP67)
Ручная регулировка усиления
Широкий диапазон рабочих температур от -40° до +80°C
Высокопрочный быстроразъемный оптоволоконный разъем Q-ODC.
Встроенный диплексер смещения 4A и опорный диплексер 10 МГц
Передача любого радиочастотного сигнала в диапазоне 290-2500 МГц (опция 10-2500 МГц) для спутниковой связи, наземного телевидения, GPS, FM
Подача питания LNB через РЧ разъем
Подача опорной частоты 10 МГц через отдельный SMA разъем
Возможен выбор выходного РЧ разъема F(f), N(f) или SMA(f) типа

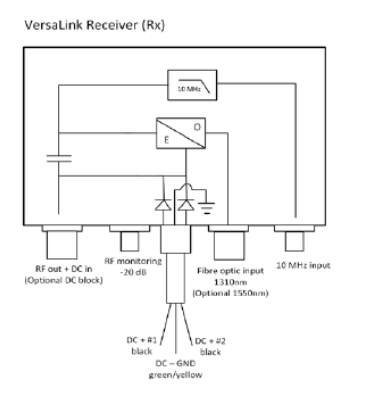

Характеристики приемника SMW RFoF Versa-Link Receiver:

Диапазон выходных частот (RF): 290-2500 МГц (290-2350 МГц с F разъемом)
Опционально 10-2500 МГц без 10 MHz ref.& Monitor output
Длина волны лазера: 1310 нм (опционально 1550 нм)
Изменение усиления системы:

±0.20 dB within 30 MHz
±1 dB @ 950-2150 MHz
±1.50 dB @ 290-2500 MHz max
±3 dB @ 10-2500 MHz

Системный тепловой шум: 20 dB typ. @ полное усиление
Оптический входной уровень: -6 dBm - + 5dBm
IP3: +30 dBm typ.
Затухание несогласованности: N/ SMA разъемы: min. 12 dB/ 1.7:1; F разъем: min. 8 dB/ 2.3:1
Оптический разъем: Huber & Suhner Q-ODC® (Оптический разъем кабеля содержит два волокна, но используется одно)
RF выходные разъемы: F(f) 75 Ом, N(f) 50 Ом, SMA(f) 50 Ом
RF разъем монитора: SMA(f) 50 Ом
Подача опорной частоты 10 МГц: встроенный диплексер, подключение через SMA-разъем 50 Ом, недоступно при РЧ-диапазоне 10-2500 МГц
Электропитание: стандартный 3х0,75 mm2, 15 м кабель (патчкорд) или через РЧ-разъем (+12 - +28 VDC)
Инжектор питания DC для LNB/ BUC: 4А, 28 VDC max. Через РЧ разъем
Потребляемая мощность: 1 Вт max (не считая мощность питания LNB и BUC)
Пигтейл: в стандартном комплекте 10 м с разъемом питания (опция-другая длина)
Разъем подачи питания: Fischer® 103 series с классом защиты IP68 для толщины кабеля AWG 18 max, наружный диаметр 6,2-6,7 мм., max рекомендованная длина 30 м
Рабочая температура: -40 - +80 ℃
Класс пылевлагозащиты: IP67
Материал корпуса: алюминий T 6061, хромирование и порошковая окраска
Габариты (Д х Ш х В): 96 x 91 x 49 мм
Вес: 465 гр. (SMA- и F-разъемы), 480 гр. (N-разъем)
