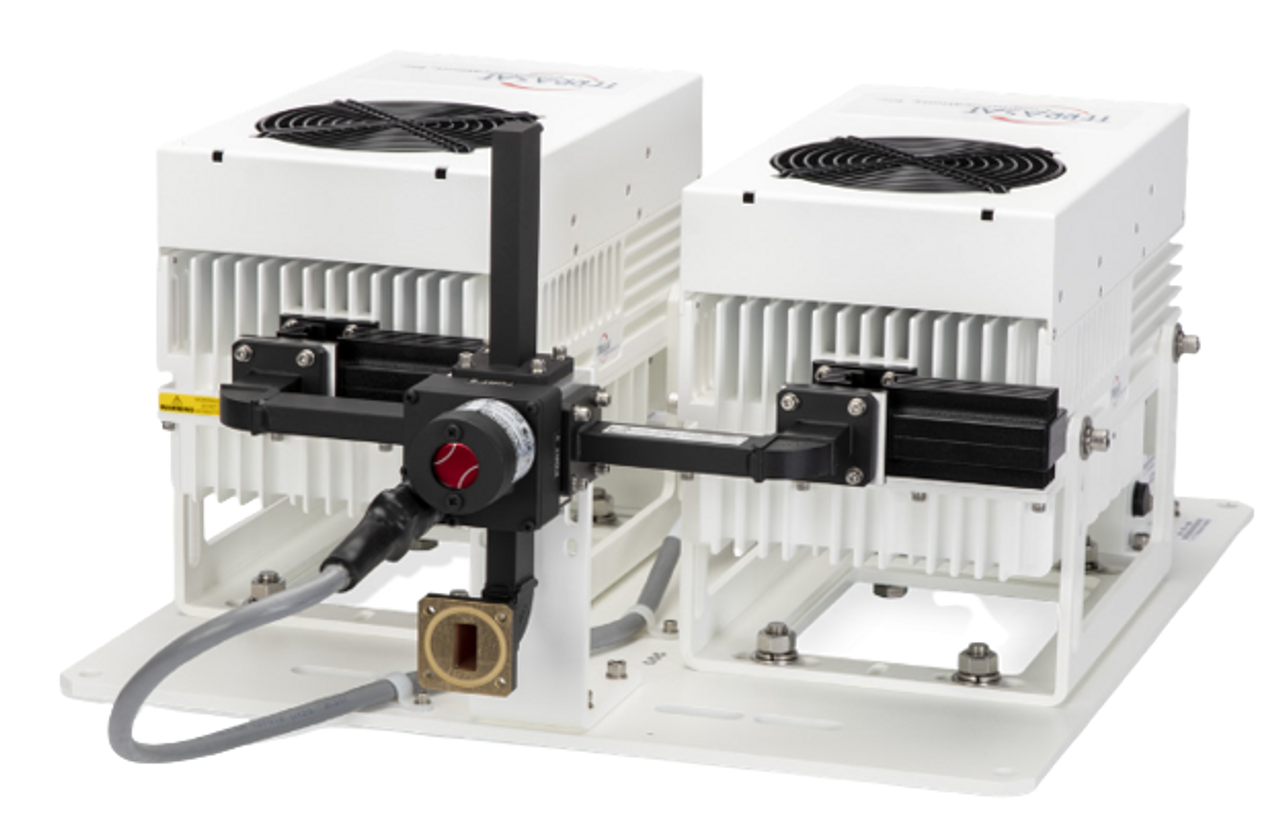

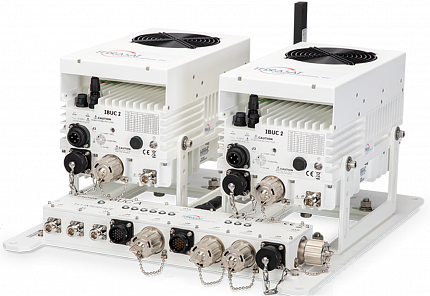

Система резервного переключения Terrasat - 1:1 redundant system IBUC Tx С/X/Ku/Ka-bands

Запросить КП

Система резервного переключения Terrasat - 1:1 redundant system IBUC Tx С/X/Ku/Ka-bands предназначена для автоматического переключения на резервный блок усилителя мощности (BUC) по схеме 1:1 (один основной блок, один резервный) в случае выхода из строя основного блока. Используется в составе станций спутниковой связи различного назначения для обеспечения надежной и бесперебойной работы.

Производитель	Terrasat
Частотный диапазон	С/X/Ku/Ka
Тип оборудования	Система резервного переключения

Возможности и преимущества:
• Резервирование по схеме 1:1
• Единая система управления резервированием для BUC в С/X/Ku/Ka-диапазонах
• Логика переключения и драйверы находятся в BUC, внешний логический контроллер не требуется
• Встроенный основной и резервный источник опорной частоты 10 МГц (опция)
• Предназначена для монтирования на открытом воздухе
• Система производителем подготовлена для быстрой установки
• Питание VAC или VDC
• Различные варианты локального и удаленного управления и контроля: SNMP, RS232/485, TCP/ IP через web интерфейс, световая индикация, выносной ручной блок управления, кнопки аварийного переключения.

Характеристики:
• Тракт ПЧ
- Диапазон ПЧ: 950 - 2150 МГц (950 - 2750 МГц – опционально)
- Уровень вносимых затуханий: 5 dB max
- Тракт ПЧ входной/ выходной КСВН: 2:1 (F, TNC-тип), 1.5:1 (N-тип)
- Тракт ПЧ входной/ выходной интерфейс: N-тип, F-тип, TNC-тип

● Тракт опорной частоты 10 МГц
- От внешнего демодулятора/ от внешнего генератора
- Один встроенный генератор ОЧ (опционально)
- Резервный встроенный генератор ОЧ (опционально)
- Автоматическое определение наличия внешнего источника ОЧ

• Тракт входных рабочих частот: С/X/Ku/Ka (один из диапазонов)
• С-диапазон: 5,09-8,2 ГГц
- Входной КСВН: 1,05:1
- Входной интерфейс: WR137
- Уровень вносимых затуханий: 0,03 dB max
- Время переключения: 100 мс
• X-диапазон: 7,05-10,0 ГГц
- Входной КСВН: 1,10:1
- Входной интерфейс: WR112
- Уровень вносимых затуханий: 0,05 dB max
- Время переключения: 100 мс
• Ku-диапазон: 10,0-15,0 ГГц
- Входной КСВН: 1,10:1
- Входной интерфейс: WR75
- Уровень вносимых затуханий: 0,05 dB max
- Время переключения: 80 мс
• Ka-диапазон: 26,5-40,0 ГГц
- Входной КСВН: 1,15:1
- Входной интерфейс: WR28
- Уровень вносимых затуханий: 0,15 dB max
- Время переключения: 80 мс

• Управление волноводным переключателем: автоматический/ ручной/ аварийный режим
• Световая индикация: подача электропитания, основной и резервный канал в работе, основной и резервный канал в режиме «тревога», активность Ethernet соединения

• Электропитание: от питания BUC
• Интерфейсы управления и контроля (M&C): Ethernet, SNMP, RS232/485, TCP/ IP через web интерфейс
• Рабочая температура: -40 - +60 ℃
