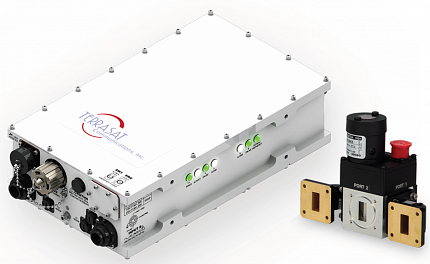

Система резервного переключения Terrasat - 1:1 redundant system LNB Rx С/X/Ku/Ka-bands

Запросить КП

Система резервного переключения Terrasat - 1:1 redundant system LNB Rx С/X/Ku/Ka-bands предназначена для автоматического переключения на резервный блок МШУ (LNB) по схеме 1:1 (один основной блок, один резервный) в случае выхода из строя основного блока. Используется в составе станций спутниковой связи различного назначения для обеспечения надежной и бесперебойной работы.

Производитель	Terrasat
Частотный диапазон	С/X/Ku/Ka
Тип оборудования	Система резервного переключения

Возможности и преимущества:
• Резервирование по схеме 1:1
• Единая система управления резервированием для LNB в С/X/Ku/Ka-диапазонах
• Встроенный резервный источник опорной частоты 10 МГц
• Предназначена для монтирования на открытом воздухе
• Блок управления установлен рядом с блоком МШУ (LNB), чтобы минимизировать длину кабеля

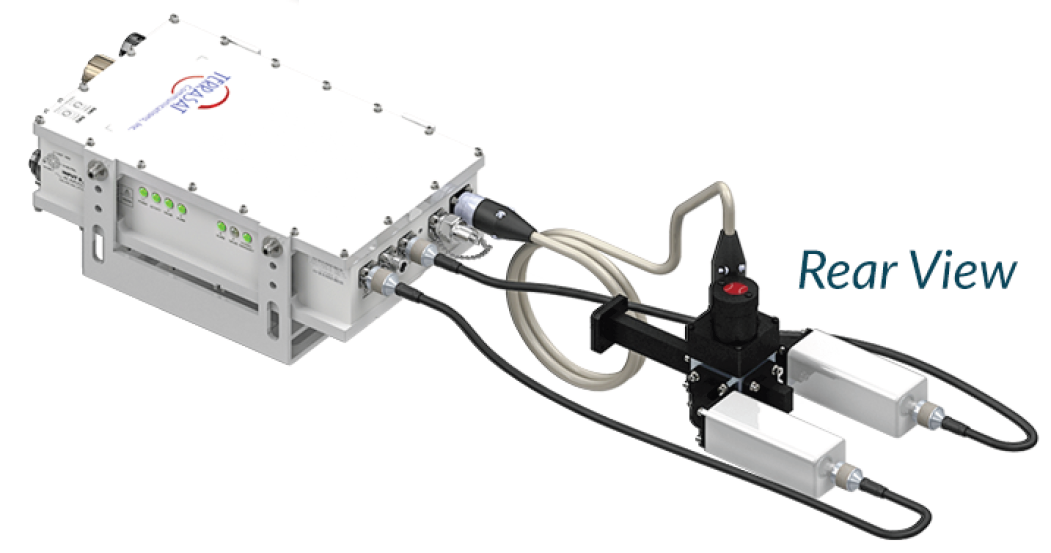

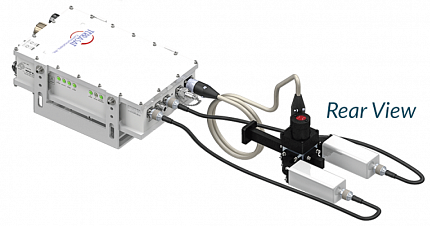

• Узел МШУ (LNB) может быть установлен на пластине или прикреплен непосредственно к узлу антенного фида
• Питание VAC или VDC
• Контроль нескольких рабочих параметров: ток МШУ (LNB), уровень опорной частоты 10 МГц, уровень композитной мощности

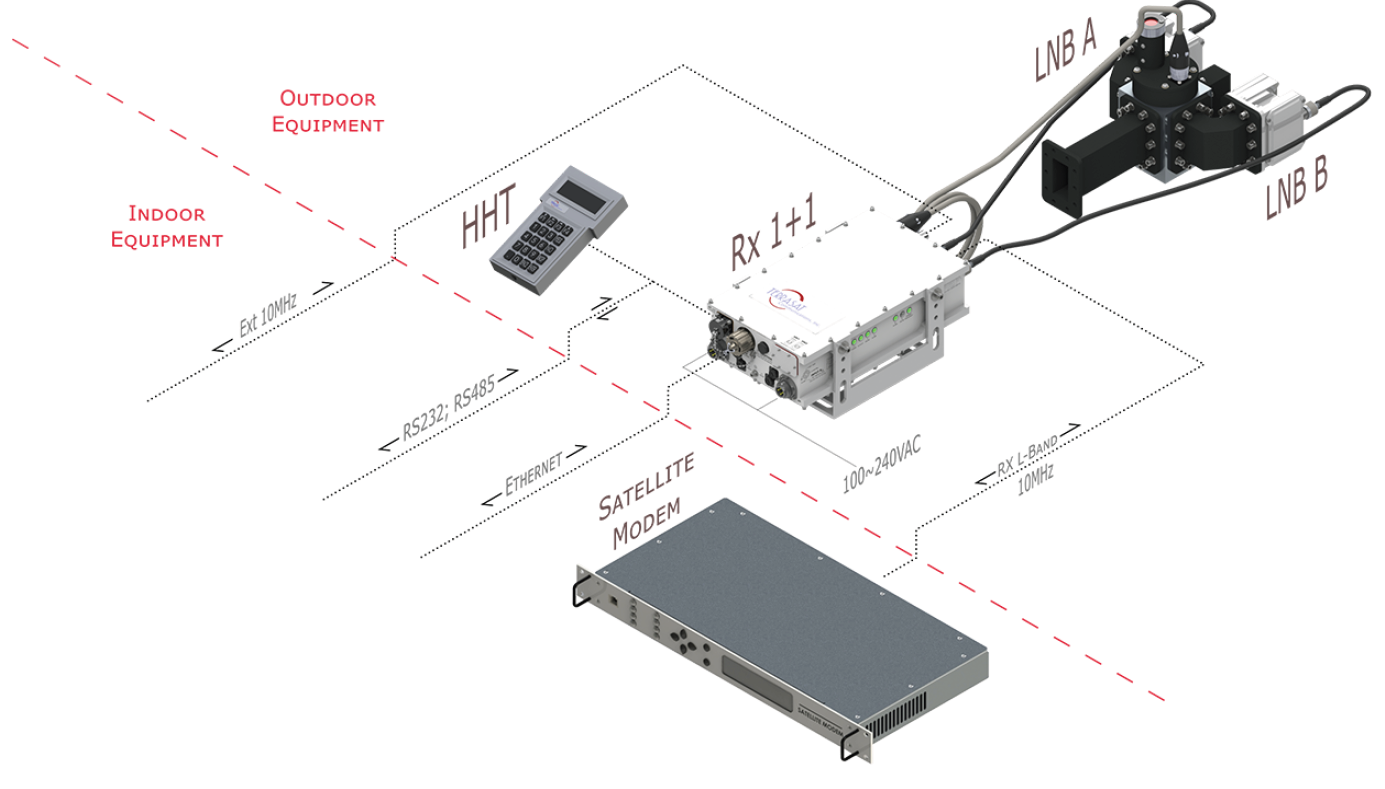

• Различные варианты локального и удаленного управления и контроля: SNMP, RS232/485, TCP/ IP через web интерфейс, световая индикация, выносной ручной блок управления, кнопки аварийного переключения.

Характеристики:
• Тракт ПЧ
- Диапазон ПЧ: 950 - 2150 МГц (950 - 2750 МГц – опционально)
- Уровень вносимых затуханий: 4 dB max
- Тракт ПЧ входной/ выходной КСВН: 2:1
- Тракт ПЧ входной/ выходной интерфейс: N-тип, F-тип

● Тракт опорной частоты 10 МГц
- От внешнего демодулятора/ от внешнего генератора
- Один встроенный генератор ОЧ (опционально)
- Резервный встроенный генератор ОЧ (опционально)
- Автоматическое определение наличия внешнего источника ОЧ
- Уровни фазового шума (typ.):
-125 dBc /Hz max. @ 10 Hz
-150 dBc /Hz max. @ 100 Hz
-160 dBc /Hz max. @ 1 kHz
-165 dBc /Hz max. @ 10 kHz
-165 dBc /Hz max. @ 100 kHz

• Тракт входных рабочих частот: С/X/Ku/Ka (один из диапазонов)
• С-диапазон: 3,3-4,9 ГГц
- Входной КСВН: 1,05:1
- Входной интерфейс: WR229
- Уровень вносимых затуханий: 0,02 dB max
- Время переключения: 200 мс
• X-диапазон: 7,05-10,0 ГГц
- Входной КСВН: 1,10:1
- Входной интерфейс: WR112
- Уровень вносимых затуханий: 0,05 dB max
- Время переключения: 100 мс
• Ku-диапазон: 10,0-15,0 ГГц
- Входной КСВН: 1,10:1
- Входной интерфейс: WR75
- Уровень вносимых затуханий: 0,05 dB max
- Время переключения: 80 мс
• Ka-диапазон: 26,5-40,0 ГГц
- Входной КСВН: 1,15:1
- Входной интерфейс: WR28
- Уровень вносимых затуханий: 0,15 dB max
- Время переключения: 80 мс

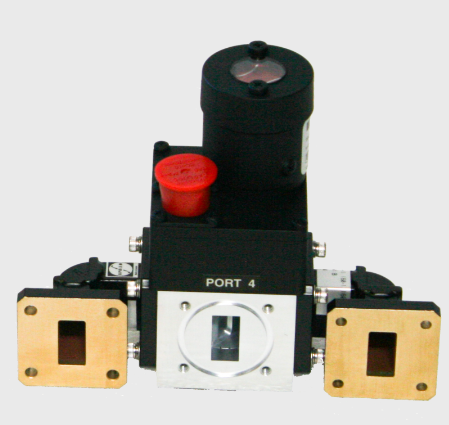

• Управление волноводным переключателем: автоматический/ ручной/ аварийный режим
• Световая индикация: подача электропитания, основной и резервный канал в работе, основной и резервный канал в режиме «тревога», активность Ethernet соединения
• Управление МШУ (LNB) посредством напряжения и тона:
- 13 В (11,5 – 13,9 В)
- 15 В (14,2 – 16,3 В)
- 18 В (16,6 - 20,0 В)
- 24 В (20,3 - 26,0 В)
- Тон частотой 22 кГц ±4 кГц, амплитуда 600 мВ ±200 мВ

• Электропитание:
- VDC: 24 В/ ток 300 мА, 48 В/ ток 150 мА
- VAC: 100-240 В/ ток 800 мА
• Интерфейсы управления и контроля (M&C): SNMP, RS232/485, TCP/ IP через web интерфейс
• Рабочая температура: -40 - +60 ℃
• Габариты и вес блока управления:
- VDC: (Д х Ш х В): 310 x 183 x 68,6 см, 3,2 кг
- VAC: (Д х Ш х В): 310 x 183 x 96,5 мм, 4,5 кг
