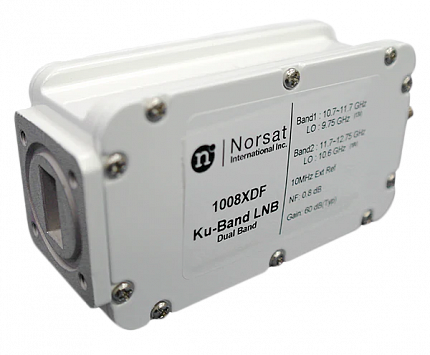

LNB Norsat 1008XDF Dual-Band Ku-Band Ext REF

Запросить КП

Малошумящий усилитель c преобразованием вниз Norsat 1008XDF Dual-Band Ku-Band Ext REF LNB с двумя переключаемыми напряжением поддиапазонами и одним RF выходом. LNB выполняет перенос полезного сигнала на высокой несущей частоте в Ku-диапазоне в промежуточную радиочастоту ПЧ (IF) с последующим усилением. Предназначен для использования в составе различных спутниковых антенных систем, ЗССС, систем мониторинга, приемных ТВ систем.

Производитель	Norsat
Частотный диапазон	Ku
Тип оборудования	LNB

Возможности и преимущества:
·      Два переключаемых напряжением (13V и 18V) поддиапазона
·      Коэффициент шума 0,8 dB typ.
·      Внешняя стабилизация 10 МГц через разъем ПЧ
·      Электропитание +12 - +24 VDC через любой коннектор ПЧ
·      Рабочая частота 10,7 – 12,75 ГГц
·      Вес изделия всего 400 гр.

Характеристики:
·      Диапазон входных частот: 10,7 – 12,75 ГГц (10,7 – 11,7 ГГц (13V)/ 11,7 – 12,75 ГГц (18V)
·      Выходная мощность P1dB: +5 dBm min.
·      Коэффициент шума 0,8 dB typ
·      Частота опорного генератора (LO): 9,75 ГГц (13V)/ 10,6 ГГц (18V)
·      Диапазон ПЧ: 950 - 1950 МГц (13V)/ 1100 - 2150 МГц (18V)
·      Стабильность частоты: в зависимости от внешнего ОГ 10 МГц
·      Линейное усиление: 60 dB typ.
·      Электропитание: +12 - +24 VDC через разъем ПЧ
·      Рабочий ток: 350 мА
·      Входной интерфейс: WR75G
·      Входной КСВН: 2,3:1
·      Выходной интерфейс: N-female, F-female
·      Выходной КСВН: 2,3:1
·      Рабочая температура: -40 - +60 ℃

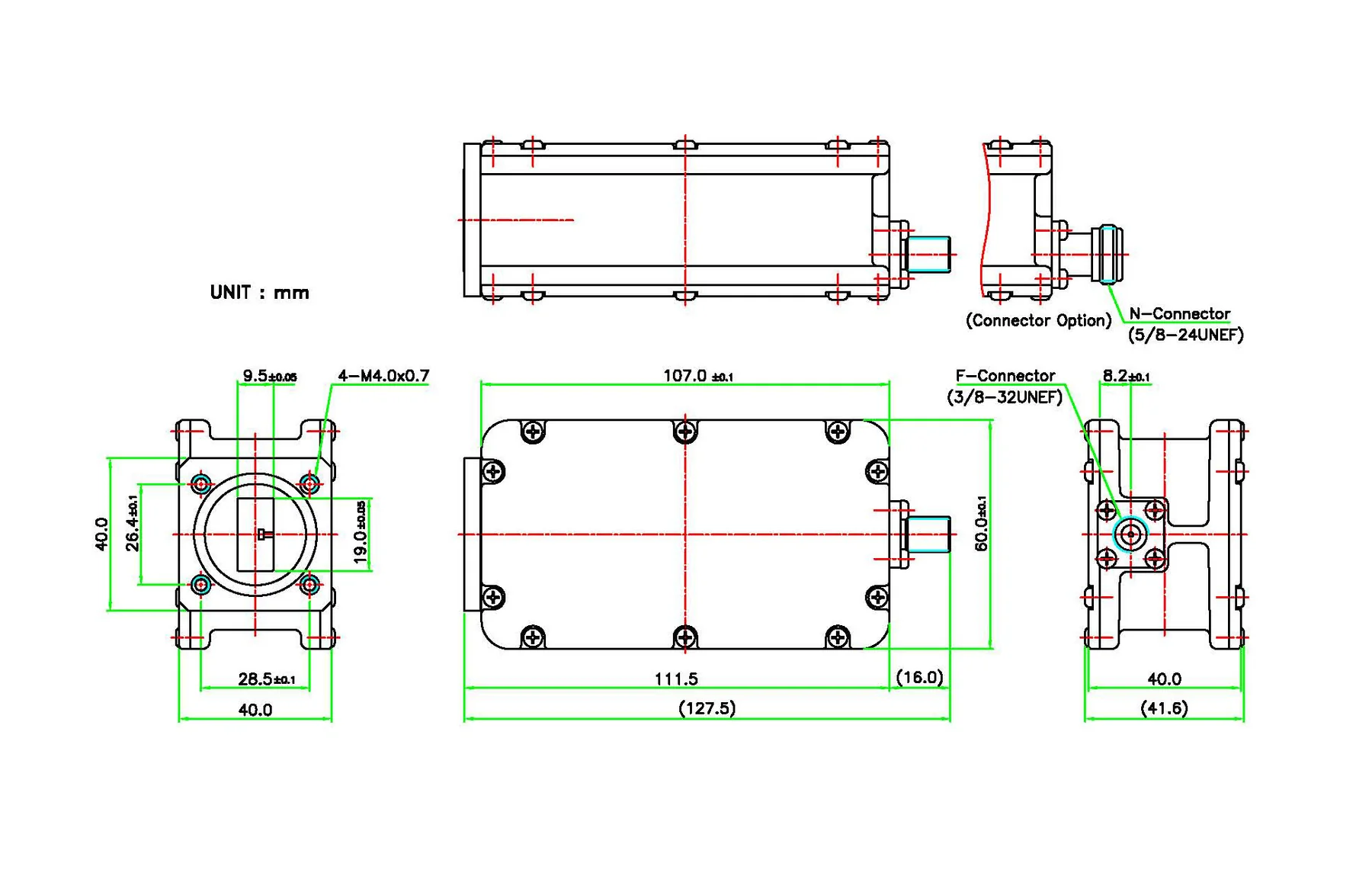

·      Габариты (Д х Ш х В): 128 x 60 x 42 мм
·      Вес: 400 гр.
·      Управление и контроль: без M&C
