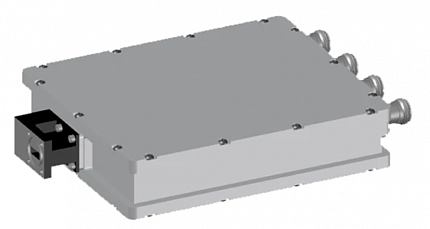

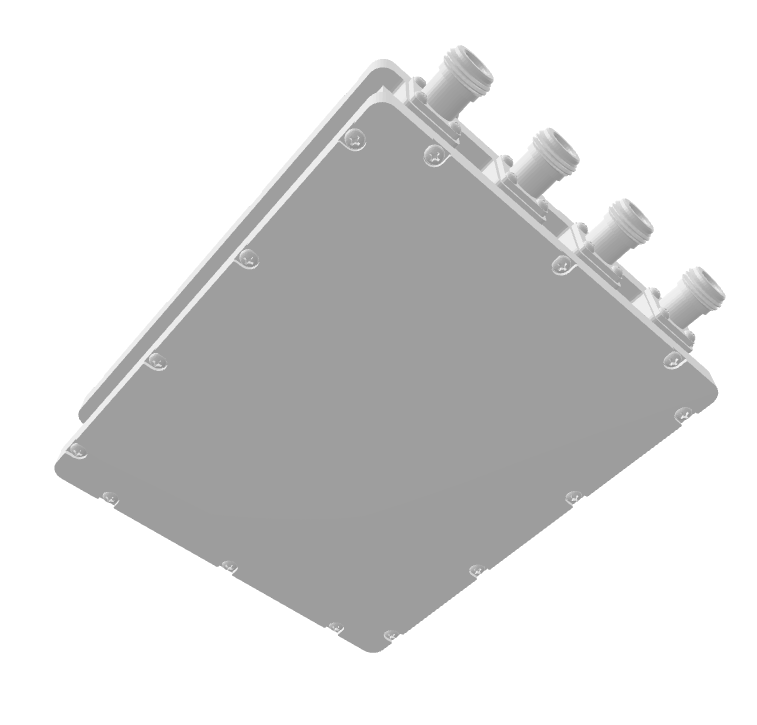

LNB Norsat 9000SXUAN Ka-Simultaneous Quad Band PLL

Запросить КП

Малошумящий усилитель (МШУ/МШПР) с преобразованием вниз LNB 9000SXUAN Ka-Simultaneous Quad Band PLL с функцией одновременно приема широкого Ka-диапазона (17,2-21,2 ГГц или 18,2-22,2 ГГц – модель с индексом «B») выполняет перенос полезного сигнала на высокой несущей частоте в промежуточную радиочастоту ПЧ (IF) с последующим усилением и распределением на четыре выхода. Предназначен для использования в составе спутниковых антенных систем VSAT, ЗССС, систем мониторинга, приемных ТВ систем.

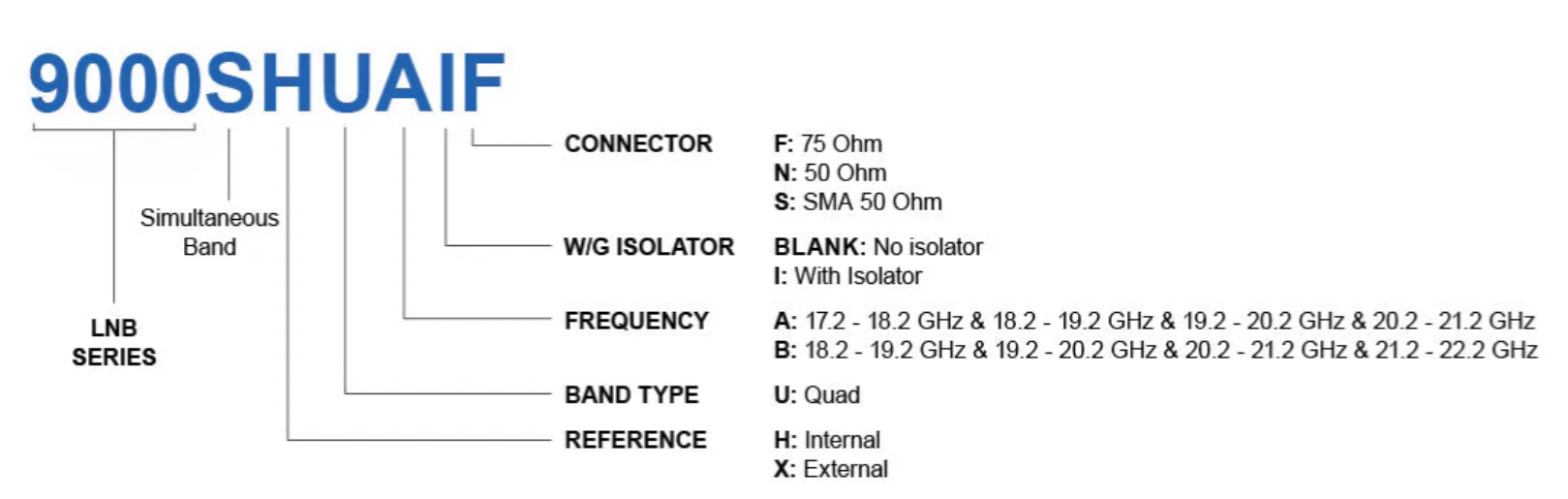

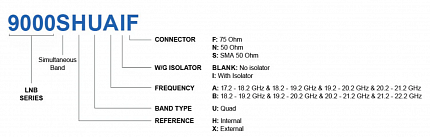

Доступны к заказу следующие модификации в серии Norsat 9000SU:

9000SXUAIN/9000SXUAIF/9000SXUAIS – внешняя опорная частота (ext 10 MHz ref), 17,2-21,2 ГГц, c изолятором, N-тип разъем/ F-тип разъем/ SMA-тип разъем,
9000SXUBIN/9000SXUBIF/9000SXUBIS – внешняя опорная частота (ext 10 MHz ref), 18,2-22,2 ГГц, c изолятором, N-тип разъем/ F-тип разъем/ SMA-тип разъем,
9000SHUAIN/9000SHUAIF/9000SHUAIS – внутренний опорный генератор, 17,2-21,2 ГГц, c изолятором, N-тип разъем/ F-тип разъем/ SMA-тип разъем,
9000SHUBIN/9000SHUBIF/9000SHUBIS – внутренний опорный генератор, 18,2-22,2 ГГц, c изолятором, N-тип разъем/ F-тип разъем/ SMA-тип разъем,
9000SHUBN/9000SHUBF/9000SHUBS – внутренний опорный генератор, 18,2-22,2 ГГц, N-тип разъем/ F-тип разъем/ SMA-тип разъем.

Производитель	Norsat
Частотный диапазон	Ka
Тип оборудования	LNB

Доступны к заказу следующие модификации в серии Norsat 9000SU:

9000SXUAIN/9000SXUAIF/9000SXUAIS – внешняя опорная частота (ext 10 MHz ref), 17,2-21,2 ГГц, c изолятором, N-тип разъем/ F-тип разъем/ SMA-тип разъем,
9000SXUBIN/9000SXUBIF/9000SXUBIS – внешняя опорная частота (ext 10 MHz ref), 18,2-22,2 ГГц, c изолятором, N-тип разъем/ F-тип разъем/ SMA-тип разъем,
9000SHUAIN/9000SHUAIF/9000SHUAIS – внутренний опорный генератор, 17,2-21,2 ГГц, c изолятором, N-тип разъем/ F-тип разъем/ SMA-тип разъем,
9000SHUBIN/9000SHUBIF/9000SHUBIS – внутренний опорный генератор, 18,2-22,2 ГГц, c изолятором, N-тип разъем/ F-тип разъем/ SMA-тип разъем,
9000SHUBN/9000SHUBF/9000SHUBS – внутренний опорный генератор, 18,2-22,2 ГГц, N-тип разъем/ F-тип разъем/ SMA-тип разъем.

Возможности и преимущества:

Одновременный прием сигнала во всем заявленном диапазоне частот
Рабочий диапазон частот: 17,2-21,2 ГГц (18,2-22,2 ГГц – опционально)
Коэффициент шума 2,3 dB
Опциональный изолятор
Электропитание +12 - +24 VDC через коннектор ПЧ по каждому поддиапазону
Рабочая температура: -40 - +60 ℃
Класс пылевлагозащиты: IP67

Характеристики:

Диапазон входных частот: 17,2 – 21,2 ГГц
Поддиапазоны: 17.20 - 18.20 ГГц, 18.20 - 19.20 ГГц, 19.20 - 20.20 ГГц, 20.20 -21.20 ГГц
Выходная мощность P1dB: +5 dBm min.
Коэффициент шума: 2,3 dB
Частота опорных генераторов (LO): 16,25 ГГц, 17,25 ГГц, 18,25 ГГц, 19,25 ГГц
Диапазон ПЧ по 4-ем поддиапазонам: 950 - 1950 МГц (4 выхода)
Подача опорной частоты: 10 МГц через ПЧ (IF) коннектор
Уровни фазового шума гетеродина (max.):
-70 dBc /Hz max. @ 1 kHz
-80 dBc /Hz max. @ 10 kHz
-95 dBc /Hz max. @ 100 kHz
Усиление конверсии: 60 dB typ.
Электропитание: +12 - +24 VDC через разъем ПЧ
Рабочий ток: 400 мА
Входной интерфейс: WR42G
Входной КСВН: 3,5:1 max
Выходной интерфейс: N (f) (F (f), SMA (f)-опционально)
Выходной КСВН: 2.2:1
Класс пылевлагозащиты: IP67
Рабочая температура: -40 - +60 ℃

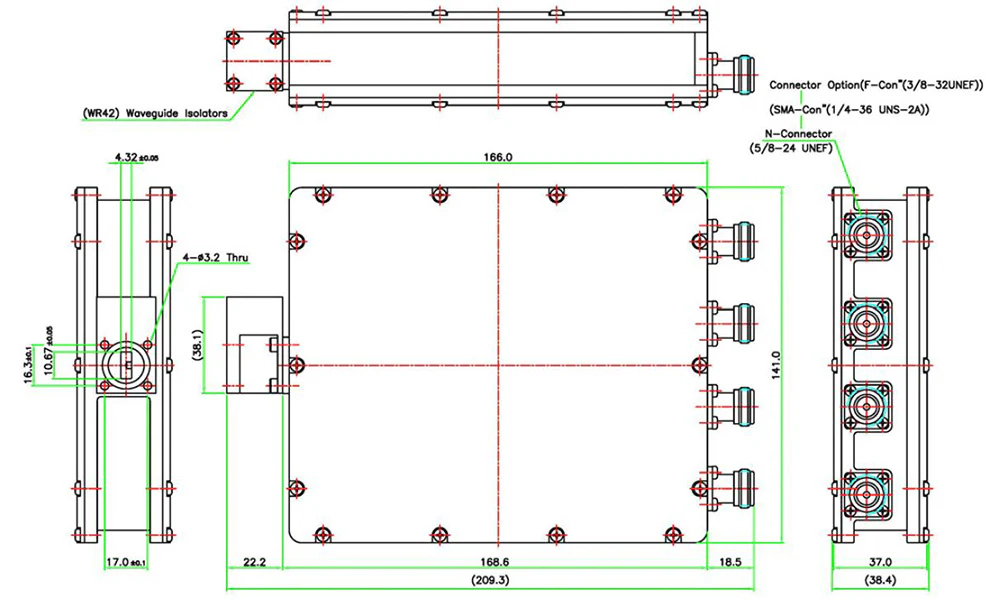

Габариты (Д х Ш х В): 188,2 x 141 x 38,4 мм
Вес: 1 кг
Управление и контроль: без M&C
