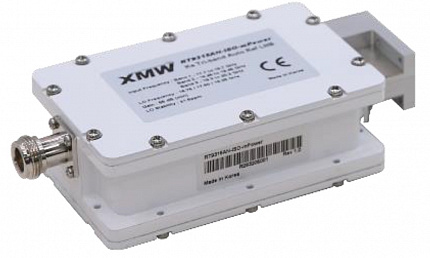

Малошумящий усилитель с преобразованием вниз c четырьмя переключаемыми поддиапазонами LNB RQ9022XN-1 Ka Quad-band EXT из серии RQ9000X-1 выполняет перенос полезного сигнала на высокой несущей частоте в широком Ka-диапазоне 17,2-21,2 ГГц в промежуточную радиочастоту ПЧ (IF) с последующим усилением. Предназначен для использования в составе спутниковых антенных систем VSAT, ЗССС, систем мониторинга, приемных ТВ систем.

Доступны к заказу следующие модификации в серии RQ9022XN-1:

RQ9022XF-1 – F-тип разъем, без изолятора
RQ9022XF-1-ISO – F-тип разъем, с изолятором
RQ9022XN-1-ISO – N-тип разъем, с изолятором

Производитель	XMW
Частотный диапазон	Ka
Тип оборудования	LNB

Малошумящий усилитель с преобразованием вниз c четырьмя переключаемыми поддиапазонами LNB RQ9022XN-1 Ka Quad-band EXT из серии RQ9000X-1 выполняет перенос полезного сигнала на высокой несущей частоте в широком Ka-диапазоне 17,2-21,2 ГГц в промежуточную радиочастоту ПЧ (IF) с последующим усилением. Предназначен для использования в составе спутниковых антенных систем VSAT, ЗССС, систем мониторинга, приемных ТВ систем.

Доступны к заказу следующие модификации в серии RQ9022XN-1:

RQ9022XF-1 – F-тип разъем, без изолятора
RQ9022XF-1-ISO – F-тип разъем, с изолятором
RQ9022XN-1-ISO – N-тип разъем, с изолятором

Возможности и преимущества:

Коэффициент шума 2,2 dB
Электропитание +12 - +24 VDC через коннектор ПЧ
Рабочая частота 17,2 – 21,2 ГГц
Вес изделия всего 500 гр.
Рабочая температура: -40 - +60 ℃

Характеристики:

Диапазон входных частот: 17,2 – 21,2 ГГц

- Band-1: 17,2 – 18,2 ГГц
- Band-2: 18,2 – 19,2 ГГц
- Band-3: 19,2 – 20,2 ГГц
- Band-4: 20,2 – 21,2 ГГц

Выходная мощность P1dB: +5 dBm min.
Коэффициент шума 2,2 dB
Частота опорного генератора (LO):

- Band-1: 16,25 ГГц
- Band-2: 17,25 ГГц
- Band-3: 18,25 ГГц
- Band-4: 19,25 ГГц

Диапазон ПЧ: 950 - 1950 МГц
Переключение поддиапазонов:

- Band-1: +13V
- Band-2: +13V / 22KHz Tone
- Band-3: +18V
- Band-4: +18V / 22KHz Tone

Подача опорной частоты: 10 МГц через ПЧ (IF) коннектор
Уровни фазового шума гетеродина (max.):

-60 dBc /Hz max. @ 100 Hz
-70 dBc /Hz max. @ 1 kHz
-80 dBc /Hz max. @ 10 kHz
-90 dBc /Hz max. @ 100 kHz

Линейное усиление: 58 dB typ.
Электропитание: +13 - +24 VDC через разъем ПЧ
Рабочий ток: 400 мА
Входной интерфейс: WR42
Входной КСВН: 3.5:1 (1.5:1 с изолятором)
Выходной интерфейс: N (f) (F (f) – опционально)
Выходной КСВН: 2.0:1
Рабочая температура: -40 - +60 ℃

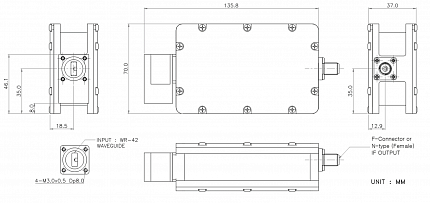

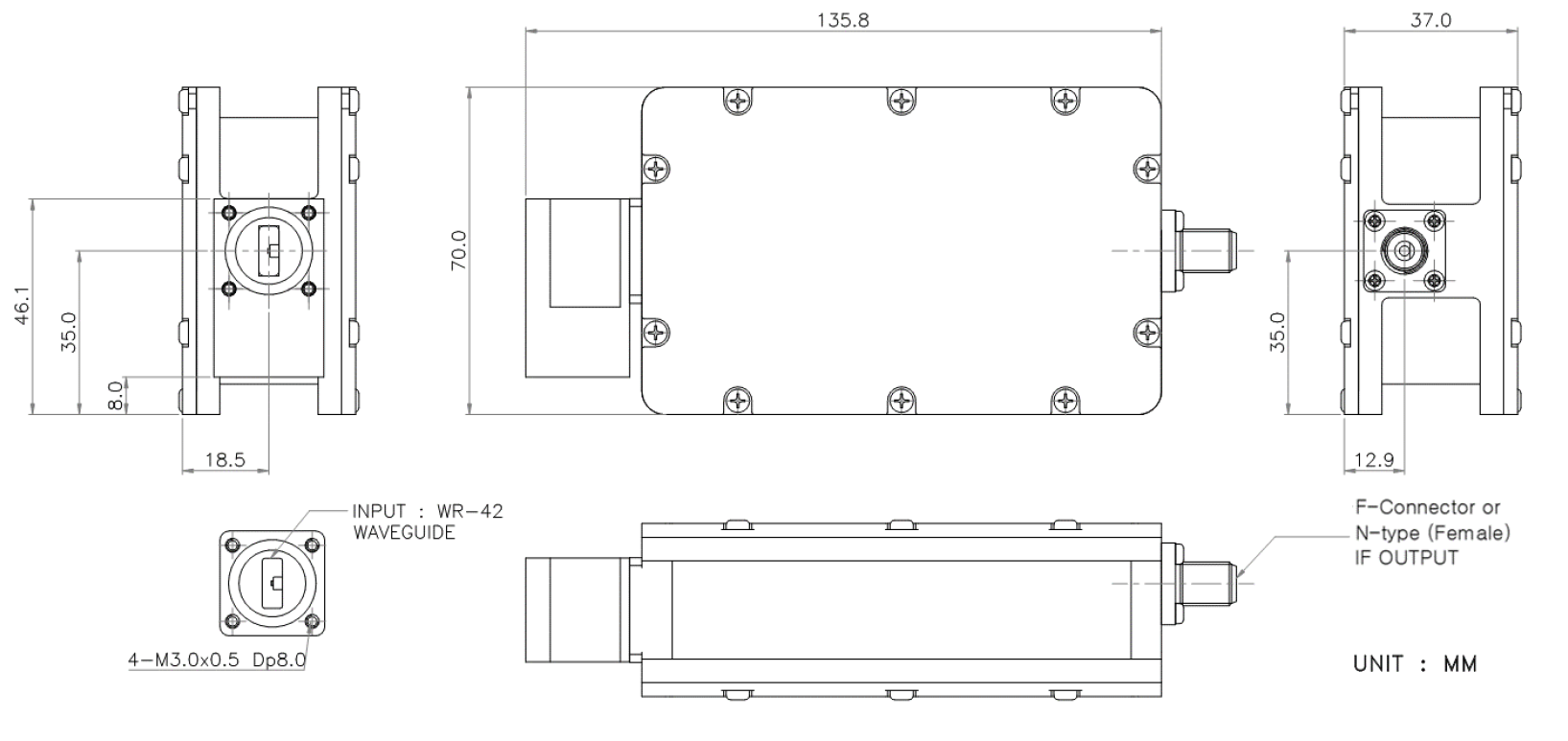

Габариты (Д х Ш х В): 114 x 70 x 39 мм (135,8 x 70 x 39 мм с изолятором)
Вес: 500 гр.
Управление и контроль: без M&C

Скачать спецификацию
