Norsat

Запросить КП

Малошумящий усилитель c преобразованием вниз Norsat 9000XCN-4 Single Band Ka-Band Ext Ref LNB для перекрытия диапазона частот 20,2 – 21,2 ГГц. LNB выполняет перенос полезного сигнала на высокой несущей частоте в Ka-диапазоне в промежуточную радиочастоту ПЧ (IF) с последующим усилением. Предназначен для использования в составе различных спутниковых антенных систем, ЗССС, систем мониторинга, приемных ТВ систем.

Производитель	Norsat
Частотный диапазон	Ka
Тип оборудования	LNB

Малошумящий усилитель c преобразованием вниз Norsat 9000XCN-4 Single Band Ka-Band Ext Ref LNB для перекрытия диапазона частот 20,2 – 21,2 ГГц. LNB выполняет перенос полезного сигнала на высокой несущей частоте в Ka-диапазоне в промежуточную радиочастоту ПЧ (IF) с последующим усилением. Предназначен для использования в составе различных спутниковых антенных систем, ЗССС, систем мониторинга, приемных ТВ систем.

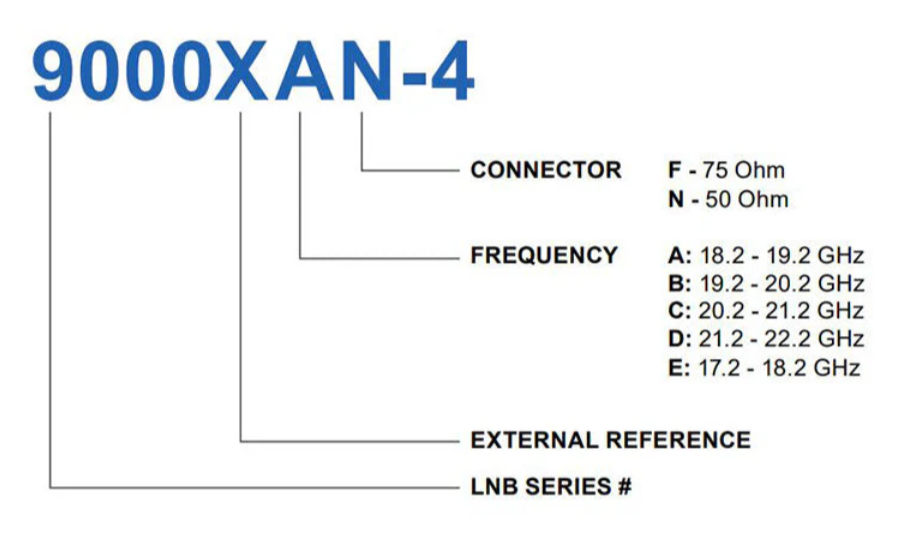

Доступны к заказу следующие модификации в серии Ka-band 9000X-4:

9000XAN-4 – N-тип разъем, 18,20 – 19,20 ГГц
9000XAF-4 – F-тип разъем, 18,20 – 19,20 ГГц
9000XBN-4 – N-тип разъем, 19,20 – 20,20 ГГц
9000XBF-4 – F-тип разъем, 19,20 – 20,20 ГГц
9000XCF-4 – F-тип разъем, 20,20 – 21,20 ГГц
9000XDN-4 – N-тип разъем, 21,20 – 22,20 ГГц
9000XDF-4 – F-тип разъем, 21,20 – 22,20 ГГц
9000XEN-4 – N-тип разъем, 17,20 – 18,20 ГГц
9000XEF-4 – F-тип разъем, 17,20 – 18,20 ГГц

Модели с изолятором:

9000XIAN-4 – N-тип разъем, 18,20 – 19,20 ГГц
9000XIAF-4 – F-тип разъем, 18,20 – 19,20 ГГц
9000XIBN-4 – N-тип разъем, 19,20 – 20,20 ГГц
9000XIBF-4 – F-тип разъем, 19,20 – 20,20 ГГц
9000XICN-4 – N-тип разъем, 20,20 – 21,20 ГГц
9000XICF-4 – F-тип разъем, 20,20 – 21,20 ГГц
9000XIDN-4 – N-тип разъем, 21,20 – 22,20 ГГц
9000XIDF-4 – F-тип разъем, 21,20 – 22,20 ГГц
9000XIEN-4 – N-тип разъем, 17,20 – 18,20 ГГц
9000XIEF-4 – F-тип разъем, 17,20 – 18,20 ГГц

Возможности и преимущества:

Коэффициент шума 1,5 dB typ.
Внешняя стабилизация 10 МГц через разъем ПЧ
Электропитание +12 - +24 VDC через любой коннектор ПЧ
Вес изделия всего 420 гр.

Характеристики:

Диапазон входных частот: 20,2 - 21,2 ГГц
Выходная мощность P1dB: +5 dBm min.
Коэффициент шума 1,5 dB typ
Частота опорного генератора (LO): 19,25 ГГц
Диапазон ПЧ: 950 - 1950 МГц
Стабильность частоты: в зависимости от внешнего ОГ 10 МГц
Линейное усиление: 60 dB typ.
Электропитание: +12 - +24 VDC через разъем ПЧ
Рабочий ток: 400 мА
Входной интерфейс: WR42G
Входной КСВН: 2.5:1
Выходной интерфейс: N (f) (F (f)-опционально)
Выходной КСВН: 2.5:1
Рабочая температура: -40 - +60 ℃
Класс пылевлагозащиты: IP67

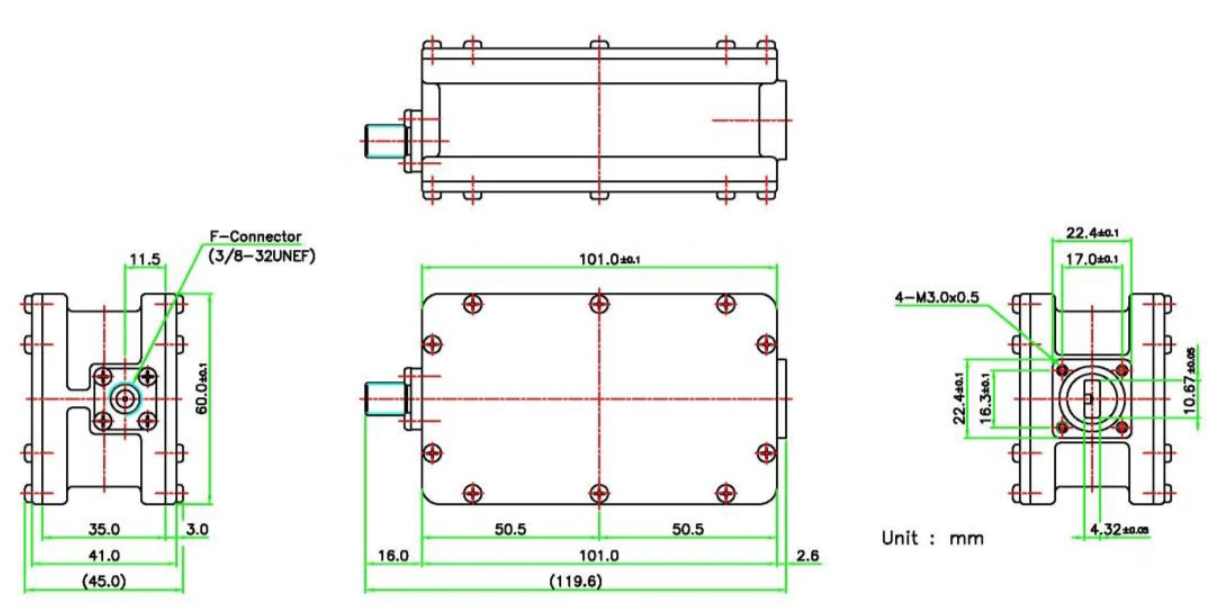

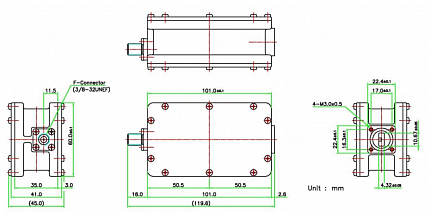

Габариты (Д х Ш х В): 136 x 60 x 45 мм
Вес: 420 гр.
Управление и контроль: без M&C

Скачать спецификацию
