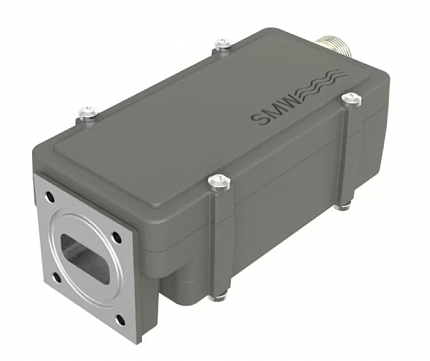

LNB SMW Ku-band LNB 10.70-12.75 GHz Wideband 9.75 GHz

Запросить КП

Малошумящий усилитель SMW Ku-band LNB 10.70-12.75 GHz Wideband 9.75 GHz выполняет перенос полезного сигнала на высокой несущей частоте в промежуточную радиочастоту ПЧ (IF) с последующим усилением. Широкополосный LNB поддерживает прием полного Ku-диапазона с одним гетеродином и одним расширенным ПЧ 950–3000 МГц. Предназначен для использования в составе спутниковых антенных систем, ЗССС, систем мониторинга, систем измерения, приемных ТВ систем.

Производитель	SMW
Частотный диапазон	Ku
Тип оборудования	LNB

Возможности и преимущества:

Перекрывает полный Ku-диапазон 10,7 – 12,75 ГГц с одним гетеродином
Ультранизкий коэффициент шума для работы в стандарте DVB-S2X
Опциональный выбор модели с внешним источником ОЧ 10 MГ и внутренним генератором ОЧ
Высокий параметр P1dB и IP3
Совместим для решения TWIN для приема горизонтальной и вертикальной поляризации (HLP/VLP)
Расширенный диапазон ПЧ 950 – 3000 МГц
Вес изделия всего 329 гр.
Рабочая температура: -40 - +80 ℃

Характеристики:

Диапазон входных частот: 10,7 – 12,75 ГГц
Выходная мощность P1dB: +15 dBm min.
Коэфф. шума/ шумовая температура: 0,8 dB/ 59 K typ.
Частота опорного генератора (LO): 9,75 ГГц
Диапазон ПЧ: 950 – 3000 МГц
Подача опорной частоты: 10 МГц через ПЧ (IF) коннектор (опционально через отдельный вход по типу pigtail)
Уровни фазового шума гетеродина (max.):

-35 dBc /Hz max. @ 10 Hz
-65 dBc /Hz max. @ 100 Hz
-82 dBc /Hz max. @ 1 kHz
-94 dBc /Hz max. @ 10 kHz
-98 dBc /Hz max. @ 100 kHz
-120 dBc /Hz max. @ 1MHz

Линейное усиление: 60 dB typ.
Электропитание: +15 - +24 VDC через разъем ПЧ ( (опционально через отдельный вход по типу pigtail)
Рабочий ток: 200 мА
Входной интерфейс: WR75 / R120. PBR120 flange
Входной КСВН: 2.3:1

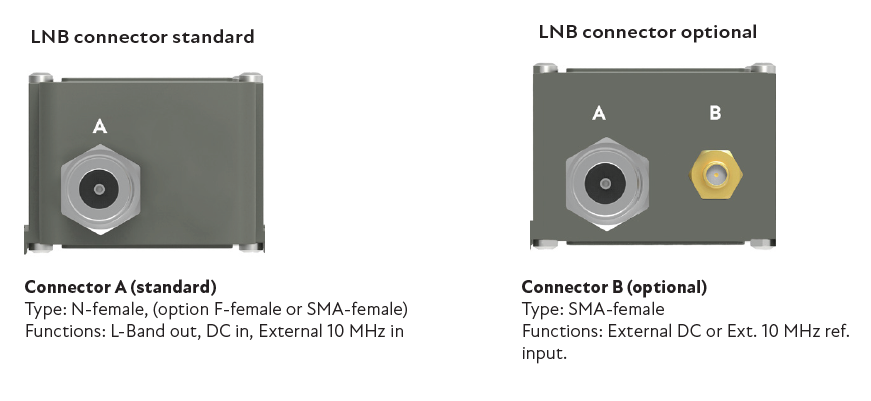

Выходной интерфейс: F (f), SMA (f), N (f)
Выходной КСВН: 2.1:1
Класс пылевлагозащиты: IP67
Рабочая температура: -40 - +80 ℃

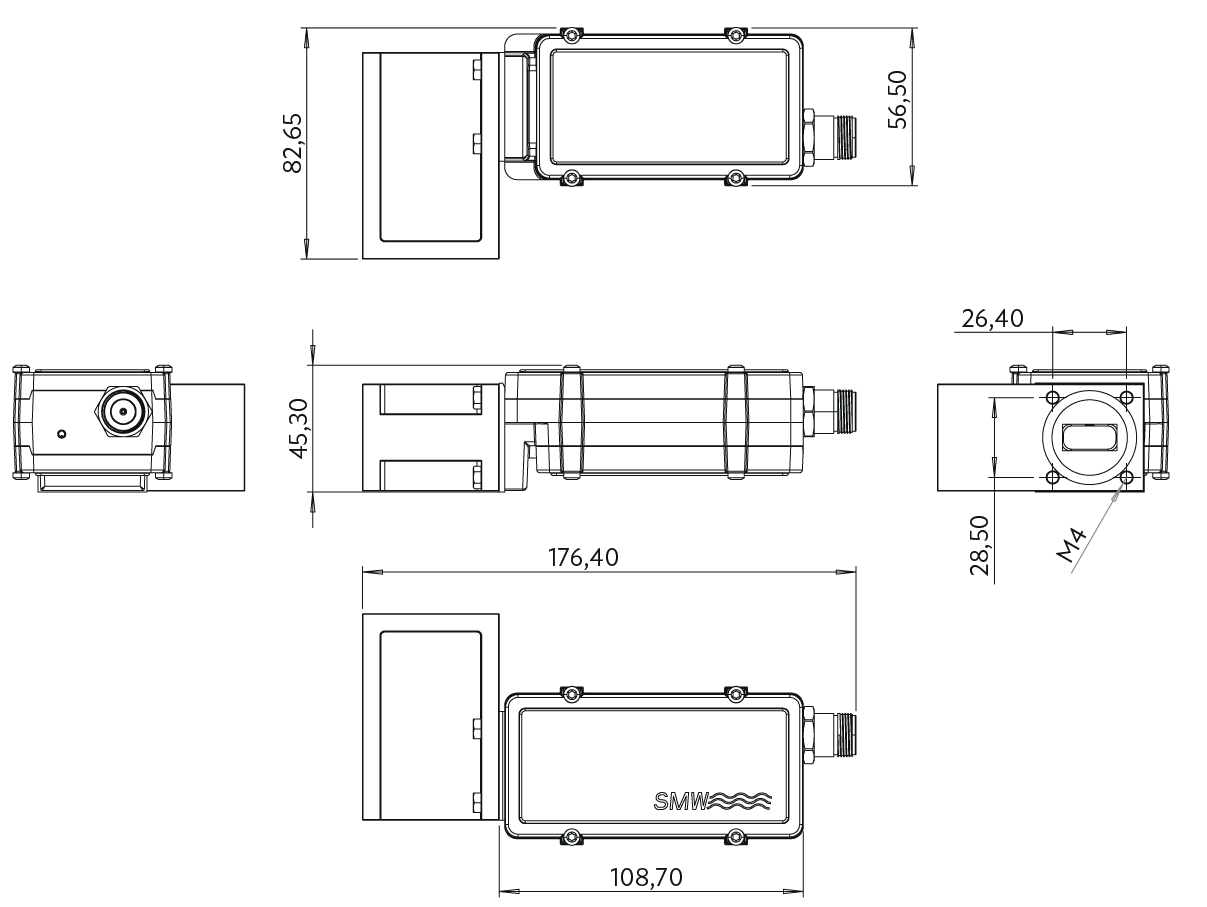

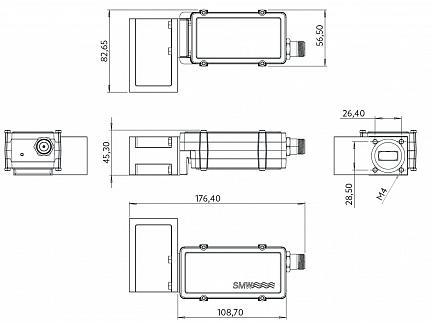

Габариты (Д х Ш х В): 128 x 57 x 46 мм
Вес: 329 гр.
Управление и контроль: без M&C

В данной линейке широкодиапазонных LNB доступны модели:

LNB SMW Ku-band LNB 10.70-12.75 GHz Wideband 10.00 GHz (
IF - 950-2750 MHz)
LNB SMW Ku-band LNB 10.70-12.75 GHz Wideband 10.41 GHz (IF - 290 - 2340 MHz (ASTRA))
