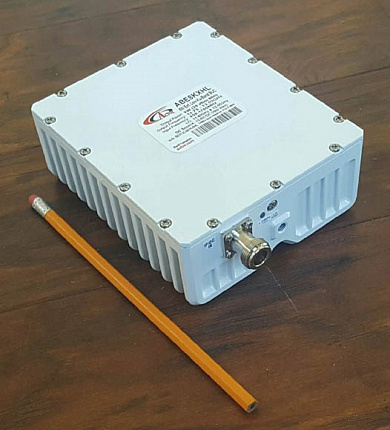

BUC Actox ABE8KXHL/ABE8KXHLF - 8W Ext. Low Ku-Band (12,75–13,25 ГГц)

Запросить КП

Компактный усилитель с преобразованием вверх BUC Actox ABE8KXHL/ABE8KXHLF - 8W Ext. Low Ku-Band предназначен для работы в нижнем «плановом» диапазоне (12,75–13,25 ГГц), выполняет перенос полезного сигнала на низкой радиочастоте ПЧ (IF), в диапазон несущих на высоких частотах с последующим усилением. Предназначен для использования в составе спутниковых антенных систем VSAT.

Производитель	Actox
Частотный диапазон	Ku
Тип оборудования	BUC

Модель ABE8KXHLF с входным разъемом F-типа (75 Ом)
Модель ABE8KXHL с входным разъемом N-типа (50 Ом)

Возможности и преимущества:

Диапазон выходных частот: 12,75-13,5 ГГц
Эффективная технология GaN
Два встроенные переключаемые ОГ (11.8 и 12.05 ГГц)
Цифровая система температурной компенсации
Опция выбора встроенного генератора ОЧ 10 МГц
Световой индикатор рабочего состояния, подачи опорного сигнала, сигнала неисправности
Соответствует стандарту RoHS
Электропитание: +15 - +60 VDC через разъем ПЧ
Подача опорной частоты 10 МГц через ПЧ (IF) коннектор

Характеристики:

Диапазон выходных частот: 12,75-13,5 ГГц
Выходная мощность P1dB: +39 dBm min. (8W)
Инверсия спектра: без инверсии
Частота опорного генератора (LO): 11,8 ГГц, 12,05 ГГц
Диапазон ПЧ: 950 - 1700 МГц
Подача опорной частоты: 10 МГц через ПЧ (IF) коннектор
Уровни фазового шума (typ.):

-53 dBc /Hz max. @ 10 Hz
-63 dBc /Hz max. @ 100 Hz
-73 dBc /Hz max. @ 1 kHz
-83 dBc /Hz max. @ 10 kHz
-93 dBc /Hz max. @ 100 kHz
-113 dBc /Hz max. @ 1 MHz

Линейное усиление: 62 dB typ
Коэффициент шума: 20 dB max
Электропитание: +15 - +60 VDC через разъем ПЧ
Потребляемая мощность: 39 W max
Входной/ выходной КСВН: 1.5:1/ 1.5:1
Выходной интерфейс: WR75G
Входной интерфейс: N (f), F (f)
Пылевлагозащита: IP67
Рабочая температура: -40 - +55 ℃

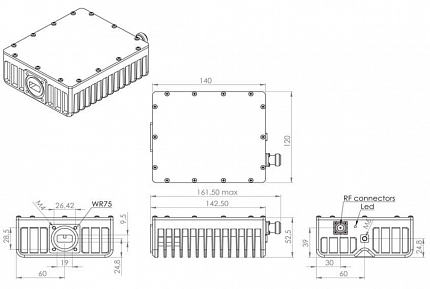

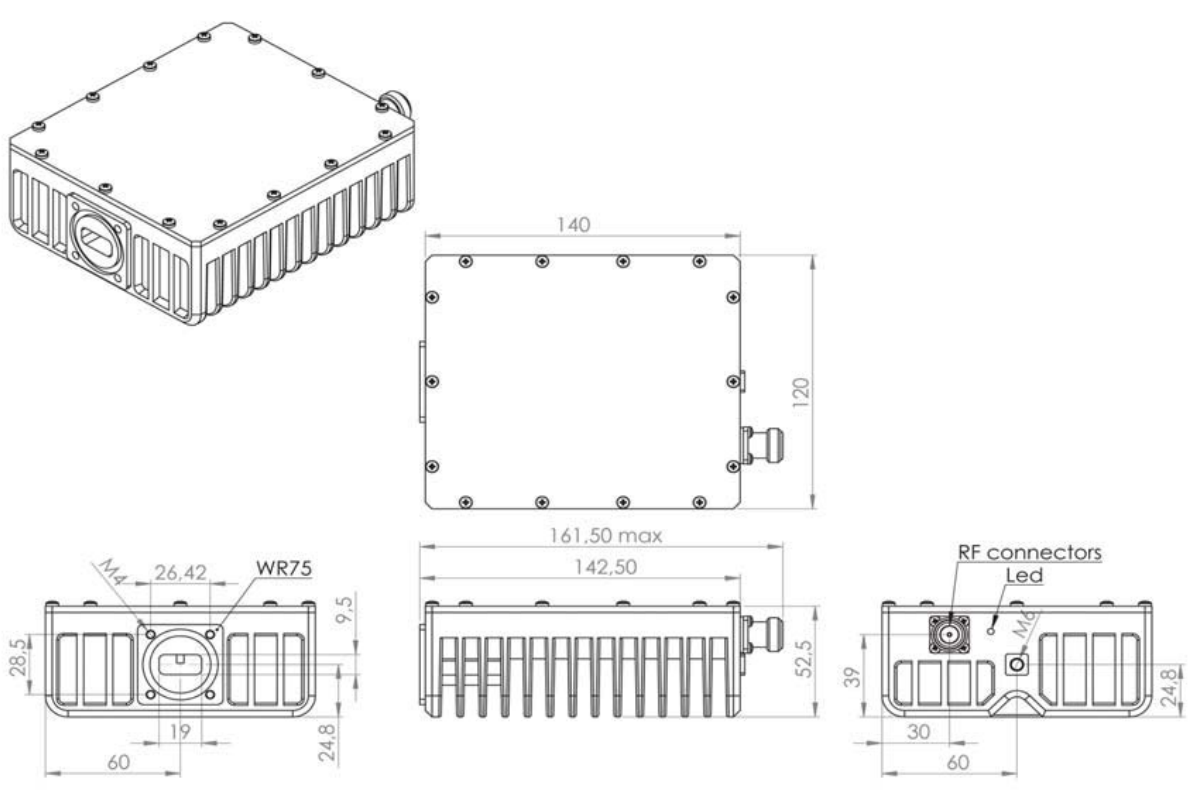

Габариты (Д х Ш х В): 140 x 120 x 52,5 мм
Вес: 1,3 кг
Управление и контроль: без M&C
