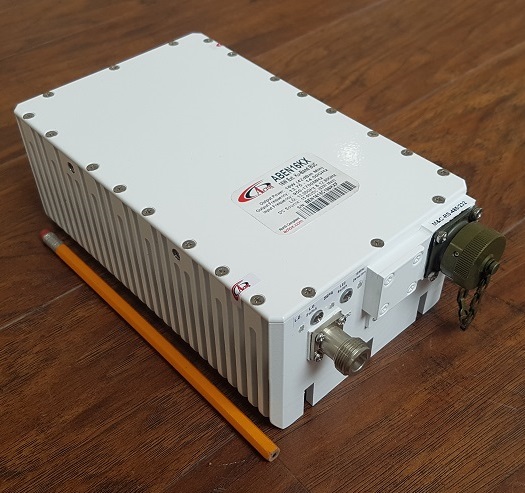

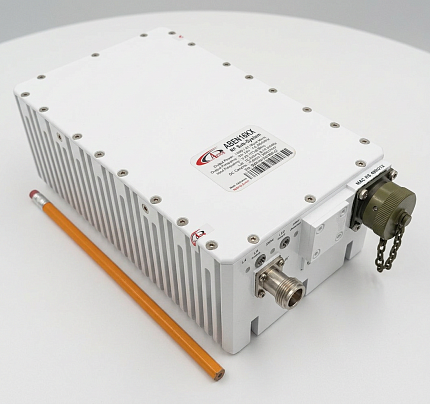

BUC Actox ABEN16KX/ABEN16KXF - 16W Fanless Extended Ku-Band

Запросить КП

Усилитель с преобразованием вверх BUC Actox ABEN16KX/ABEN16KXF - 16W Fanless Extended Ku-Band предназначен для переноса полезного сигнала, на низкой радиочастоте ПЧ (IF), в диапазон несущих, на высоких частотах (13,75-14,50 ГГц), с последующим усилением. Главная особенность BUC — полностью пассивное охлаждение (без вентилятора), что делает их самыми компактными и легкими в своем классе. Устройства построены на технологии GaN (нитрид галлия), которая обеспечивает высокий КПД, низкое энергопотребление и отличную надежность. Предназначен для использования в составе спутниковых антенных систем VSAT, в системах подвижной спутниковой связи.

Производитель	Actox
Частотный диапазон	Ku
Тип оборудования	BUC

Модель ABEN16KXF с входным разъемом F-типа (75 Ом)
Модель ABEN16KX с входным разъемом N-типа (50 Ом)

Возможности и преимущества:

Диапазон выходных частот: 13,75 – 14,50 ГГц
Низкая потребляемая мощность 92 Вт max
Технология GaN
Хороший показатель уровня фазовых шумов
Цифровая система температурной компенсации
Возможность смены разъем IF F-типа на N-тип и наоборот в полевых условиях Опция выбора встроенного генератора ОЧ 10 МГц
Мониторинг и управление (M&C): COM-порты (RS-232/485), Ethernet (HTTP, SNMP v2/v3) или FSK
Световой индикатор рабочего состояния, подачи опорного сигнала, сигнала неисправности

Характеристики:

Диапазон выходных частот: 13,75 – 14,50 ГГц
Выходная мощность P1dB: +42 dBm min. (16W)
Инверсия спектра: без инверсии
Частота опорного генератора (LO): 12,8 ГГц
Диапазон ПЧ: 950 - 1700 МГц
Подача опорной частоты: 10 МГц через ПЧ (IF) коннектор
Уровни фазового шума (typ.):

-55 dBc /Hz max. @ 10 Hz
-65 dBc /Hz max. @ 100 Hz
-75 dBc /Hz max. @ 1 kHz
-85 dBc /Hz max. @ 10 kHz
-95 dBc /Hz max. @ 100 kHz
-115 dBc /Hz max. @ 1 MHz

Линейное усиление: 68 dB typ
Коэффициент шума: 29 dB max
Электропитание: +15 - +60 VDC через разъем ПЧ
Потребляемая мощность: 92 W max
Входной/ выходной КСВН: 1.5:1/ 1.5:1
Выходной интерфейс: WR75G
Входной интерфейс: N (f), F (f) (смена в полевых условиях)
Класс пылевлагозащиты: IP67
Рабочая температура: -40 - +55 ℃

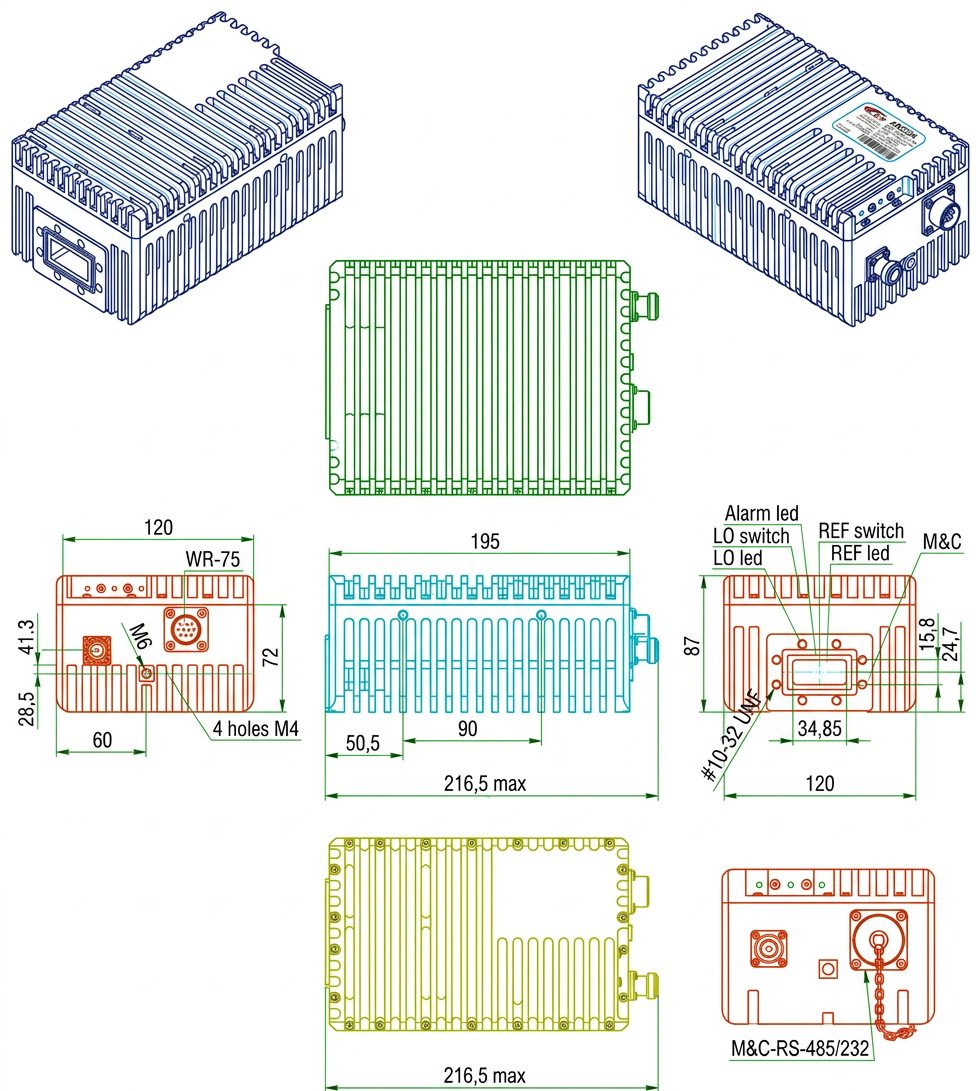

Габариты (Д х Ш х В): 180 x 120 x 72 мм
Вес: 2,8 кг
Управление и контроль: RS-232/485 / Ethernet / FSK (optional)
