Actox

Запросить КП

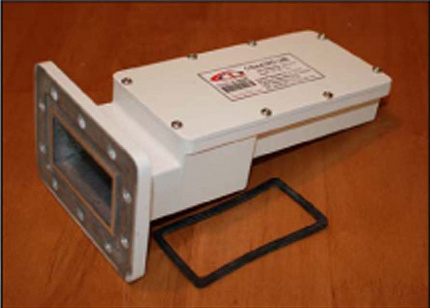

Практичный и универсальный широкодиапазонный малошумящий усилитель c преобразованием вниз (МШУ) Actox ALF3448(X)/N Full C-Band (3.4 - 4.8 GHz) PLL LNB с возможностью заказать конфигурацию с различной стабильностью встроенного опорного генератора (+/- 5, 10, 25 кГц) или выбрать вариант подачи опорной частоты 10 МГц от внешнего источника.
Предназначен для использования в составе различных спутниковых антенных систем, ЗССС, систем мониторинга, приемных ТВ систем.

Производитель	Actox
Частотный диапазон	C
Тип оборудования	LNB

Практичный и универсальный широкодиапазонный малошумящий усилитель c преобразованием вниз (МШУ) Actox ALF3448(X)/N Full C-Band (3.4 - 4.8 GHz) PLL LNB с возможностью заказать конфигурацию с различной стабильностью встроенного опорного генератора (+/- 5, 10, 25 кГц) или выбрать вариант подачи опорной частоты 10 МГц от внешнего источника.
Предназначен для использования в составе различных спутниковых антенных систем, ЗССС, систем мониторинга, приемных ТВ систем.

Доступны следующие модификация для заказа в линейке:

ALF3448XN – N-тип разъем, 3,40 – 4,80 ГГц, Ext. Ref. 10 МГц
ALF3448XF – F-тип разъем, 3,40 – 4,80 ГГц, Ext. Ref. 10 МГц
ALF3448F – F-тип разъем, 3,40 – 4,80 ГГц, LO ± 5, 10, 25 kHz
ALF3448N – F-тип разъем, 3,40 – 4,80 ГГц, LO ± 5, 10, 25 kHz

Возможности и преимущества:

Широкий диапазон входных частот: 3,40 – 4,80 ГГц
Встроенный ОГ (+/- 5, 10, 25 кГц) или внешний ОГ 10 МГц
Шумовая температура 30K typ.
Внешняя стабилизация 10 МГц через разъем ПЧ
Электропитание: +12 - +24 VDC через коннектор ПЧ

Характеристики:

Диапазон входных частот: 3,40 – 4,80 ГГц
Выходная мощность P1dB: +5 dBm min.
Шумовая температура 30K typ.
Частота опорного генератора (LO): 5,75 ГГц
Диапазон ПЧ: 950 - 2350 МГц
Стабильность частоты: +/- 5, 10, 25 кГц , в зависимости от внешнего ОГ 10 МГц
Линейное усиление: 65 dB typ.
Электропитание: +12 - +24 VDC через разъем ПЧ
Рабочий ток: 250 мА max
Входной интерфейс: WR229G
Входной КСВН: 2.5:1
Выходной интерфейс: N (f), F (f)
Выходной КСВН: 2.5:1
Рабочая температура: -40 - +80 ℃

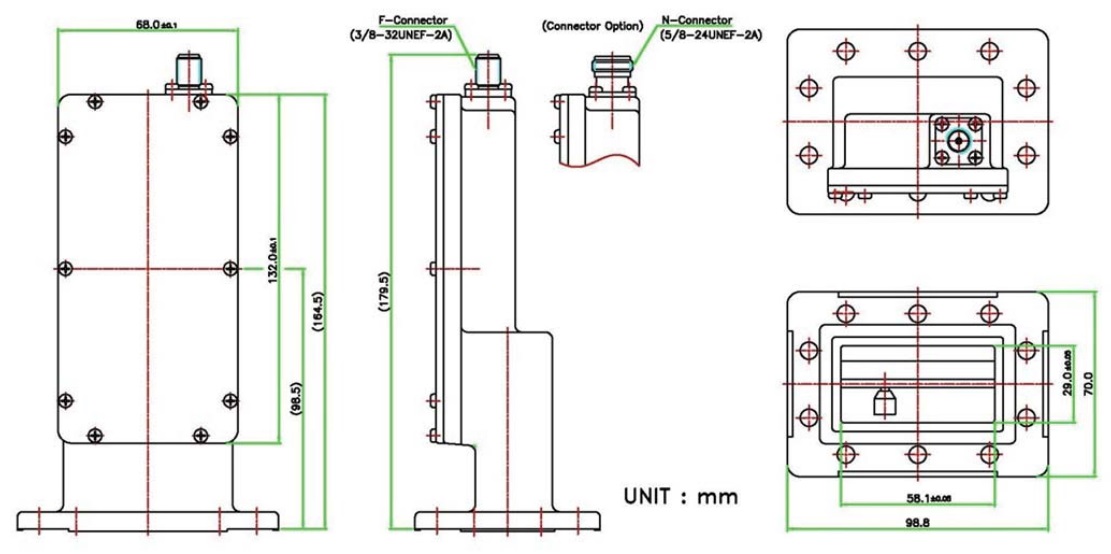

Габариты (Д х Ш х В): 164,5 x 98,8 x 70 мм
Вес: 575 гр.
Управление и контроль: без M&C

Скачать спецификацию
