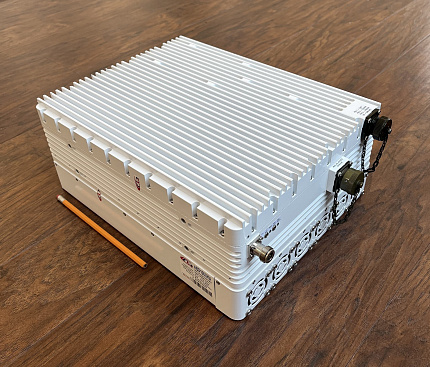

BUC Actox ABD100UKA/ ABD100UKAF 100W Universal Ka-Band (27.5-31.0 GHz)

Запросить КП

Усилитель с преобразованием вверх BUC Actox ABD100UKA/ ABD100UKAF 100W Universal Ka-Band (27.5-31.0 GHz) предназначен для переноса полезного сигнала, на низкой радиочастоте ПЧ (IF), в диапазон несущих, на высоких частотах, с последующим усилением. Данный BUC уникален тем, что может перекрывать весь спектр частот в полном Ka-диапазоне (Full Ka-Band) 27.5-31.0 ГГц, включающий диапазоны частот O3B (27.65–29.1 ГГц) и коммерческий (29.0–30.0 ГГц). Предназначен для использования:

в составе систем спутникового интернета (VSAT),
в системах связи в движении (Satcom-on-the-Move),
в системах телевещания,
для решений правительственных системы связи,
на спутниковой хаб-станции (Teleports).

Производитель	Actox
Частотный диапазон	Ka
Тип оборудования	BUC

в составе систем спутникового интернета (VSAT),
в системах связи в движении (Satcom-on-the-Move),
в системах телевещания,
для решений правительственных системы связи,
на спутниковой хаб-станции (Teleports).

Возможности и преимущества:

Диапазон выходных частот: 27.5 – 31.0 ГГц
Низкая потребляемая мощность 1100 Вт (max)
Нитрид-галиевая технология GaN, что дает высокую эффективность, низкое энергопотребление и высокую надежность
Встроенная функция управления и контроля M&C через RS-232/485, FSK и Ethernet control (HTTP and SNMP)
Возможность смены разъем IF F-типа на N-тип и наоборот в полевых условиях Опция выбора встроенного генератора ОЧ 10 МГц
Световой индикатор рабочего состояния, подачи опорного сигнала, сигнала неисправности

Характеристики:

Диапазон выходных частот: 27.5 – 31.0 ГГц
Выходная мощность P1dB: +47,56 dBm min. (57W)
Инверсия спектра: без инверсии
Частота опорного генератора (LO): 22.55 ГГц, 27,4 ГГц, 28,05 ГГц, 29,05 ГГц
Диапазон ПЧ: 950 - 1950 МГц
Подача опорной частоты: 10 МГц через ПЧ (IF) коннектор
Уровни фазового шума (typ.):

-52 dBc /Hz max. @ 10 Hz
-62 dBc /Hz max. @ 100 Hz
-72 dBc /Hz max. @ 1 kHz
-82 dBc /Hz max. @ 10 kHz
-92 dBc /Hz max. @ 100 kHz
-102 dBc /Hz max. @ 1 MHz

Линейное усиление: 72 dB typ
Коэффициент шума: 15 dB max
Электропитание: +90 - +240 VAC через отдельный MS-разъем питания
Потребляемая мощность: 340 W max
Входной/ выходной КСВН: 1.5:1/ 1.5:1
Выходной интерфейс: WR28G
Входной интерфейс: N (f), F (f) (смена в полевых условиях)
Рабочая температура: -40 - +55 ℃

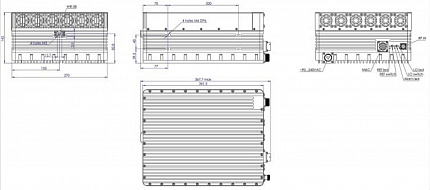

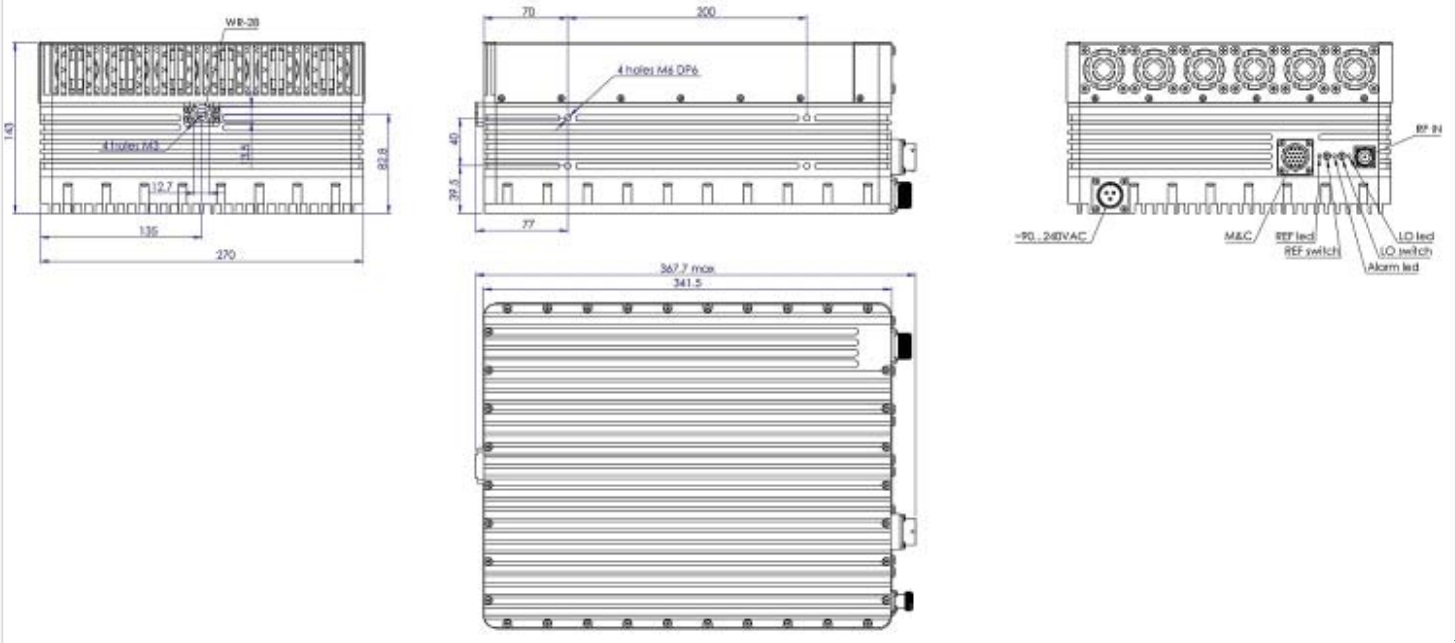

Габариты (Д х Ш х В): 341,5 x 270 x 143 мм
Вес: 21,5 кг
Управление и контроль: с функцией M&C через RS-232/485, FSK и Ethernet control (HTTP and SNMP)
