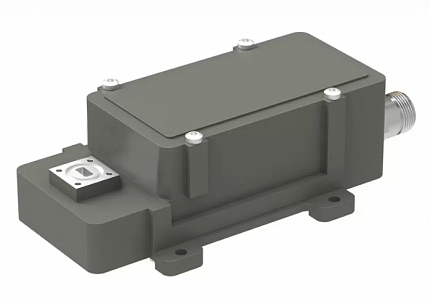

Линейка малошумящих усилителей преобразованием вниз SMW Q LNB 37.50-42.50 GHz 2-5 Band дает возможность получить кастомизированный МШУ, который перекрывает весь заявленный диапазон 37.50-42.50 GHz 2-5 поддиапазонами. МШУ выполняет функцию переноса полезного сигнала на высокой несущей частоте в одном из поддиапазонов Q-band в промежуточную радиочастоту ПЧ (IF) с последующим усилением. Применяется в спутниковых системах высокоскоростных каналов связи.

Производитель	SMW
Частотный диапазон	Q
Тип оборудования	LNB

Возможности и преимущества:

Диапазон входных частот 37.50-42.50 ГГц
Низкий коэффициент шума и низкий уровень фазовых шумов
Стандартный диапазон выходных частот ПЧ – 950 – 1950 МГц
Функция M&C в стандартном исполнении
Переключаемые поддиапазоны напряжением: 13V, 15V, 18V, 24V
Рабочая температура: -40 - +80 ℃
Опция подачи питания через отдельный SMA разъем
Опция подачи опорной частоты 10 МГц через отдельный SMA разъем
Возможен выбор выходного разъема N или SMA типа

Характеристики:

Диапазон входных частот: 37.50-38.50 GHz
Выходная мощность P1dB: +15 dBm min.
Коэффициент шума: 2,6 dB typ., 3,4 dB max
Частота опорного генератора (LO): 36,55 ГГц, 37,55 ГГц, 38,55 ГГц, 39,55 ГГц, 40,55 ГГц
Переключение поддиапазонов: напряжением 13В, 15В, 18В, 24В через M&C
Диапазон ПЧ: 950 – 1950 МГц
Подача опорной частоты: 10 МГц через ПЧ (IF) коннектор, отдельный разъем (опционально)
Уровни фазового шума гетеродина (max.):

-22 dBc /Hz max. @ 1 Hz
-32 dBc /Hz max. @ 10 Hz
-60 dBc /Hz max. @ 100 Hz
-75 dBc /Hz max. @ 1 kHz
-85 dBc /Hz max. @ 10 kHz
-93 dBc /Hz max. @ 100 kHz
-120 dBc /Hz max. @ 1MHz
-128 dBc /Hz max. @ 10MHz

Линейное усиление: 50 dB typ. (подстройка в диапазоне 40-55 dB через M&C)
Электропитание: +11 - +26 VDC через разъем ПЧ (через опциональный отдельный SMA разъем)
Потребляемая мощность: 5 Вт max
Входной интерфейс: WR22 (различные типы фланцев доступны для заказа)
Входной КСВН: 2.3:1 max

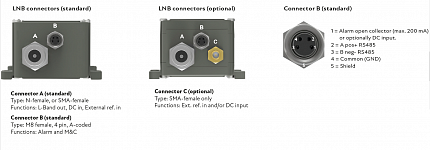

Выходной интерфейс: N (f) (SMA (f) – опционально)
Выходной КСВН: 1.7:1 max
Рабочая температура: -40 - +80 ℃

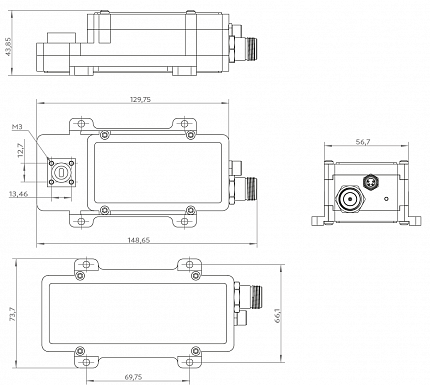

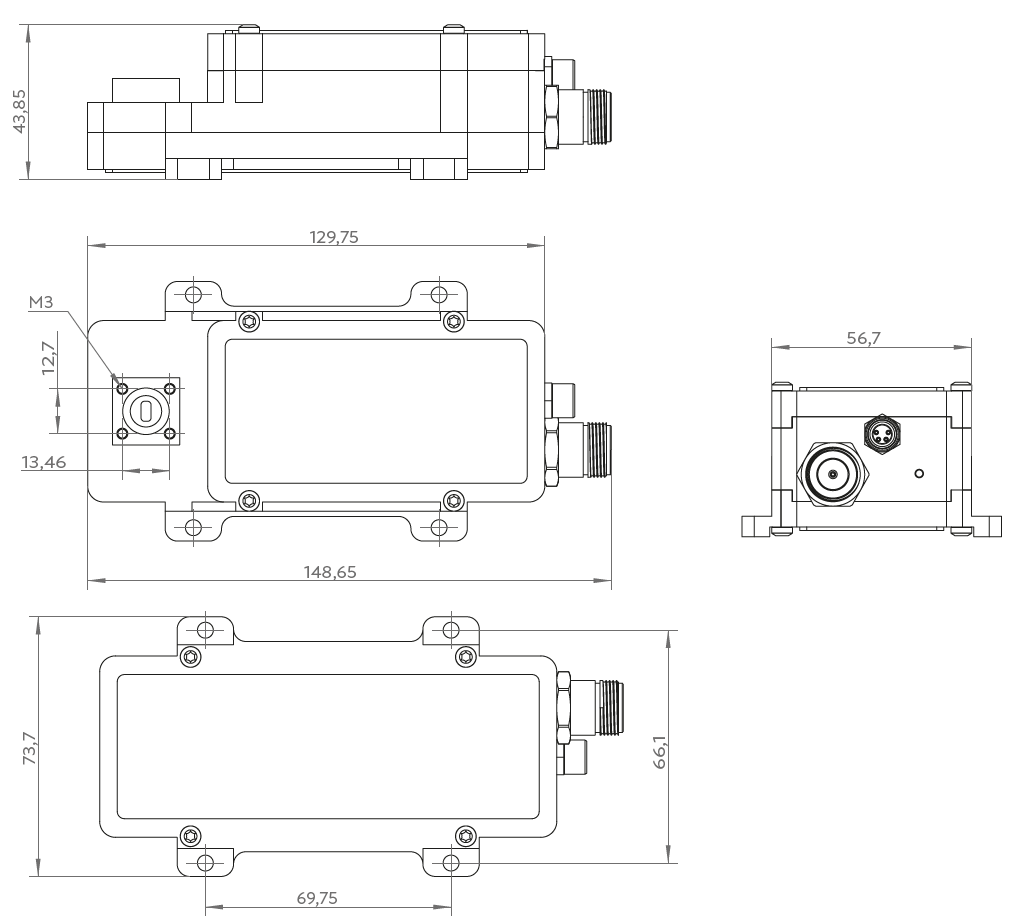

Габариты (Д х Ш х В): 144 x 74 x 45 мм
Вес: 375 гр.
Управление и контроль: с функцией M&C
