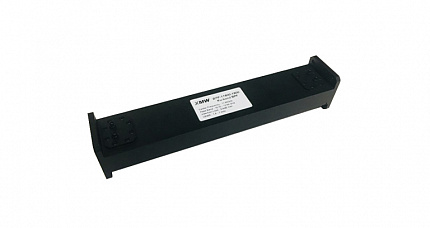

BPF-11600-1800 Ku-band BPF

Запросить КП

Полосовой фильтр BPF-11600-1800 Ku-band BPF выполняет функцию пропускания сигнала в Ku-диапазоне в пределах полосы в 1800 МГц и препятствует прохождению сигналов за пределами этой полосы пропускания. Предназначен для использования в составе различных РЧ систем.

Производитель	XMW
Частотный диапазон	Ku
Тип оборудования	Фильтр

Возможности и преимущества:
• Полоса пропускания 1800 МГц
• Диапазон частот: 10,7 – 12,5 ГГц

Характеристики:
• Диапазон рабочих частот: 10,7 – 12,5 ГГц
• Центральная частота: 11,6 ГГц
• Полоса пропускания 1800 МГц
• Полоса заграждения:
- подавление 50 дБ (min) в полосе 9,5 – 10,0 ГГц,
- подавление 60 дБ (min) в полосе 12,75 – 13,25 ГГц
• Вносимые потери: 0,5 дБ (max)
• Тип фланца: WR75
• КСВН: 1,5:1

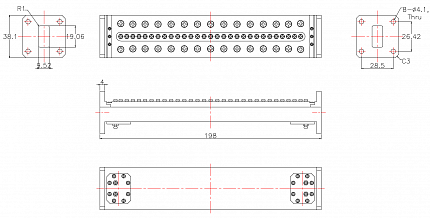

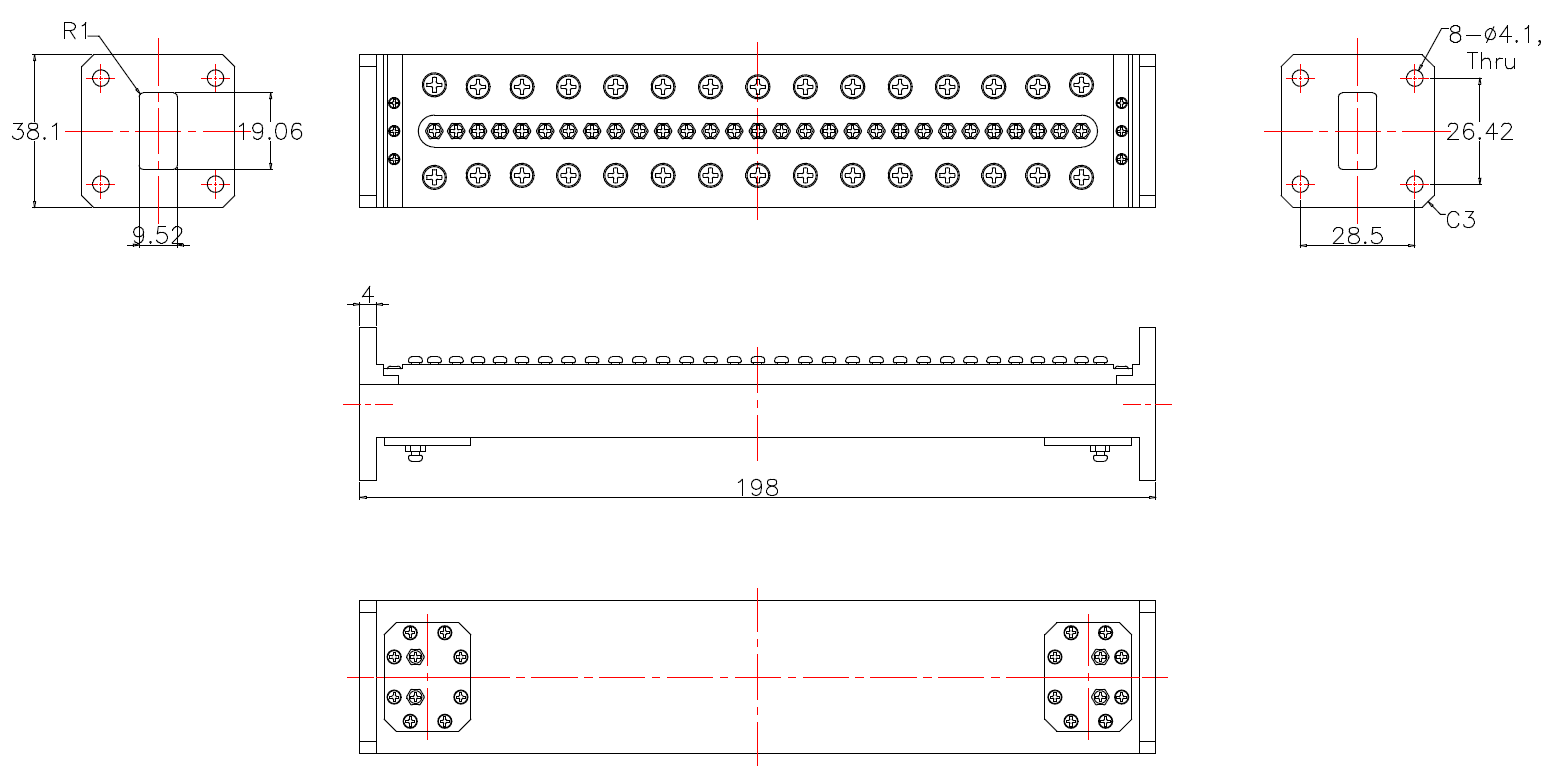

• Габариты (Д х Ш х В): 198,0 x 38,1 x 38,1 мм
