Norsat

Запросить КП

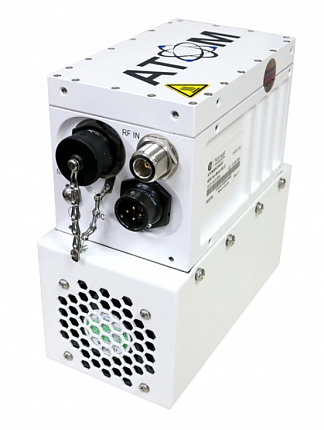

Усилитель с преобразованием вверх BUC Norsat ATOMBKU040E1 ATOM 40W Ku-Band предназначен для переноса полезного сигнала, на низкой радиочастоте ПЧ (IF), в диапазон несущих, на высоких частотах 13,75-14,5 ГГц, с последующим усилением.
Применяется:

в составе систем спутникового интернета (VSAT)
в системах связи в движении (Satcom-on-the-Move)
в системах телевещания
для решений правительственных системы связи
на спутниковой хаб-станции (Teleports)

Производитель	Norsat
Частотный диапазон	Ku
Тип оборудования	BUC

Усилитель с преобразованием вверх BUC Norsat ATOMBKU040E1 ATOM 40W Ku-Band предназначен для переноса полезного сигнала, на низкой радиочастоте ПЧ (IF), в диапазон несущих, на высоких частотах 13,75-14,5 ГГц, с последующим усилением.
Применяется:

в составе систем спутникового интернета (VSAT)
в системах связи в движении (Satcom-on-the-Move)
в системах телевещания
для решений правительственных системы связи
на спутниковой хаб-станции (Teleports)

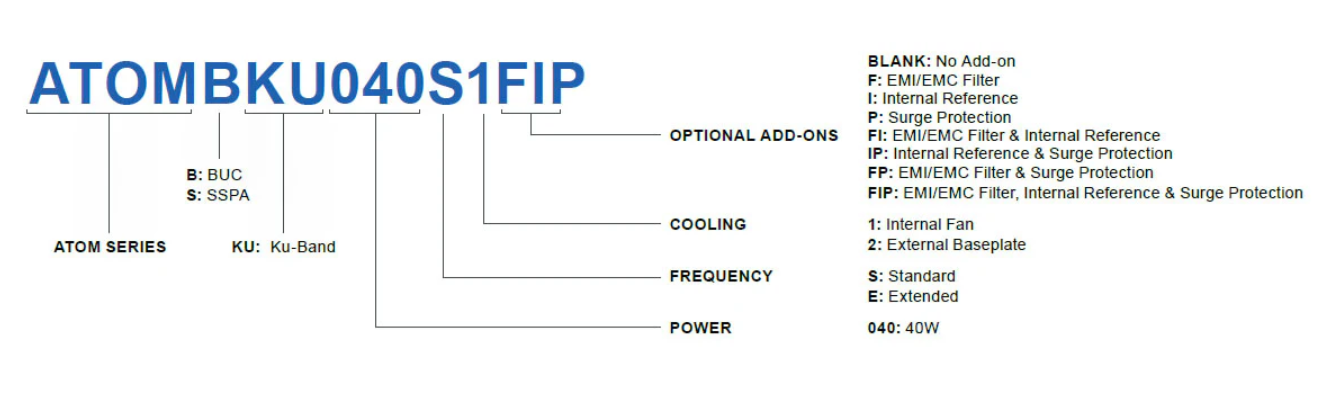

Доступны к заказу следующие модификации:

ATOMBKU040S1/ ATOMBKU040S2 – стандартный Ku-диапазон 14,0 - 14,5 ГГц, внутреннее охлаждение/ внешний модуль охлаждения
ATOMBKU040S1F/ ATOMBKU040S2F – стандартный Ku-диапазон 14,0 - 14,5 ГГц, фильтр EMI/EMC, внутреннее охлаждение/ внешний модуль охлаждения
ATOMBKU040S1FIP/ ATOMBKU040S2FIP – стандартный Ku-диапазон 14,0 - 14,5 ГГц, фильтр EMI/EMC, блок защиты от перенапряжения, встроенный генератор ОЧ 10МГц, внутреннее охлаждение/ внешний модуль охлаждения,
ATOMBKU040E1F/ ATOMBKU040E2F – расширенный (полный) Ku-диапазон 13,75 - 14,5 ГГц, фильтр EMI/EMC, внутреннее охлаждение/ внешний модуль охлаждения
ATOMBKU040E1FIP/ ATOMBKU040E2FIP расширенный (полный) Ku-диапазон 13,75 - 14,5 ГГц, фильтр EMI/EMC, блок защиты от перенапряжения, встроенный генератор ОЧ 10МГц, внутреннее охлаждение/ внешний модуль охлаждения

Возможности и преимущества:

Диапазон выходных частот: 13.75-14.5 ГГц, 14.00-14.5 ГГц
Опция выбора встроенного генератора ОЧ 10 МГц
Опция встроенного фильтра EMI/EMC Filter
Опция защиты блока от перенапряжения
Вариант встроенной или внутренней системы охлаждения
Широкий диапазон рабочих температур: -40 - +60 ℃
Функция M&C реализована через RS-232/485
Соответствует стандарту RoHS

Характеристики:

Диапазон выходных частот: 13.75-14.5 ГГц (14.0-14.5 ГГц)
Выходная мощность P1dB: +46 dBm min.
Инверсия спектра: без инверсии
Частота опорного генератора (LO): 12,8 ГГц (13,05 ГГц)
Диапазон ПЧ: 950 - 1700 МГц (950 - 1450 МГц)
Подача опорной частоты: 10 МГц через ПЧ (IF) коннектор
Уровни фазового шума (typ.):

-72 dBc /Hz max. @ 1 kHz
-82 dBc /Hz max. @ 10 kHz
-92 dBc /Hz max. @ 100 kHz
-102 dBc /Hz max. @ 1 MHz

Линейное усиление: 60 dB typ
Электропитание: +18 - +56 VDC через отдельный разъем
Потребляемая мощность: 305 W max
Входной/ выходной КСВН: 2.0:1/ 2.0:1
Выходной интерфейс: WR75G
Входной интерфейс: N (f)
Рабочая температура: -40 - +60 ℃
Габариты (Д х Ш х В): 169 x 90 x 193 мм
Вес: 2,4 кг
Управление и контроль: с функцией M&C (RS-232/485)

Скачать спецификацию
