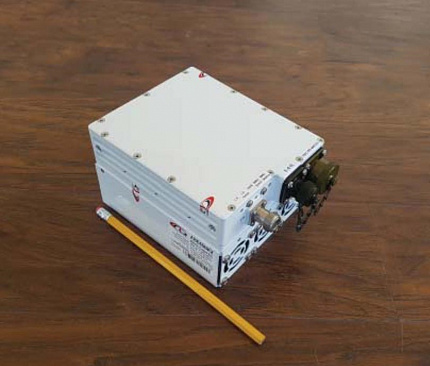

BUC Actox ABC100NKX/ ABC100NKXF 100W Ext. Ku-band (13.75-14.5 GHz)

Запросить КП

Усилитель с преобразованием вверх BUC Actox ABC100NKX/ ABC100NKXF 100W Ext. Ku-band предназначен для переноса полезного сигнала, на низкой радиочастоте ПЧ (IF), в диапазон несущих, на высоких частотах в полном Ku-диапазоне 13.75-14.5 ГГц, с последующим усилением. Предназначен для использования:

в составе систем спутникового интернета (VSAT),
в системах связи в движении (Satcom-on-the-Move),
в системах телевещания,
для решений правительственных системы связи,
на спутниковой хаб-станции (Teleports)

Производитель	Actox
Частотный диапазон	Ku
Тип оборудования	BUC

в составе систем спутникового интернета (VSAT),
в системах связи в движении (Satcom-on-the-Move),
в системах телевещания,
для решений правительственных системы связи,
на спутниковой хаб-станции (Teleports)

Возможности и преимущества:

Диапазон выходных частот: 13.75-14.5 ГГц
Низкая потребляемая мощность 529 Вт
Эффективная технология GaN
Два встроенные ОГ (12.8 и 13.05 ГГц) с электронным переключением или вручную
Цифровая система температурной компенсации
Возможность смены разъем IF F-типа на N-тип и наоборот в полевых условиях Опция выбора встроенного генератора ОЧ 10 МГц
Световой индикатор рабочего состояния, подачи опорного сигнала, сигнала неисправности
Функция M&C реализована через RS-232/485, FSK и Ethernet (HTTP и SNMP)
Соответствует стандарту RoHS

Характеристики:

Диапазон выходных частот: 13.75-14.5 ГГц
Выходная мощность P1dB: +47,1 dBm min. (51,3W)
Инверсия спектра: без инверсии
Частота опорного генератора (LO): 12,8 ГГц, 13,05 ГГц
Диапазон ПЧ: 950 - 1700 МГц
Подача опорной частоты: 10 МГц через ПЧ (IF) коннектор
Уровни фазового шума (typ.):

-55 dBc /Hz max. @ 10 Hz
-65 dBc /Hz max. @ 100 Hz
-75 dBc /Hz max. @ 1 kHz
-85 dBc /Hz max. @ 10 kHz
-95 dBc /Hz max. @ 100 kHz
-115 dBc /Hz max. @ 1 MHz

Линейное усиление: 72 dB typ
Коэффициент шума: 20 dB max
Электропитание: +36 - +60 VDC через отдельный разъем MS
Потребляемая мощность: 529 W max
Входной/ выходной КСВН: 1.5:1/ 1.5:1
Выходной интерфейс: WR75G
Входной интерфейс: N (f), F (f) (смена в полевых условиях)
Рабочая температура: -40 - +55 ℃

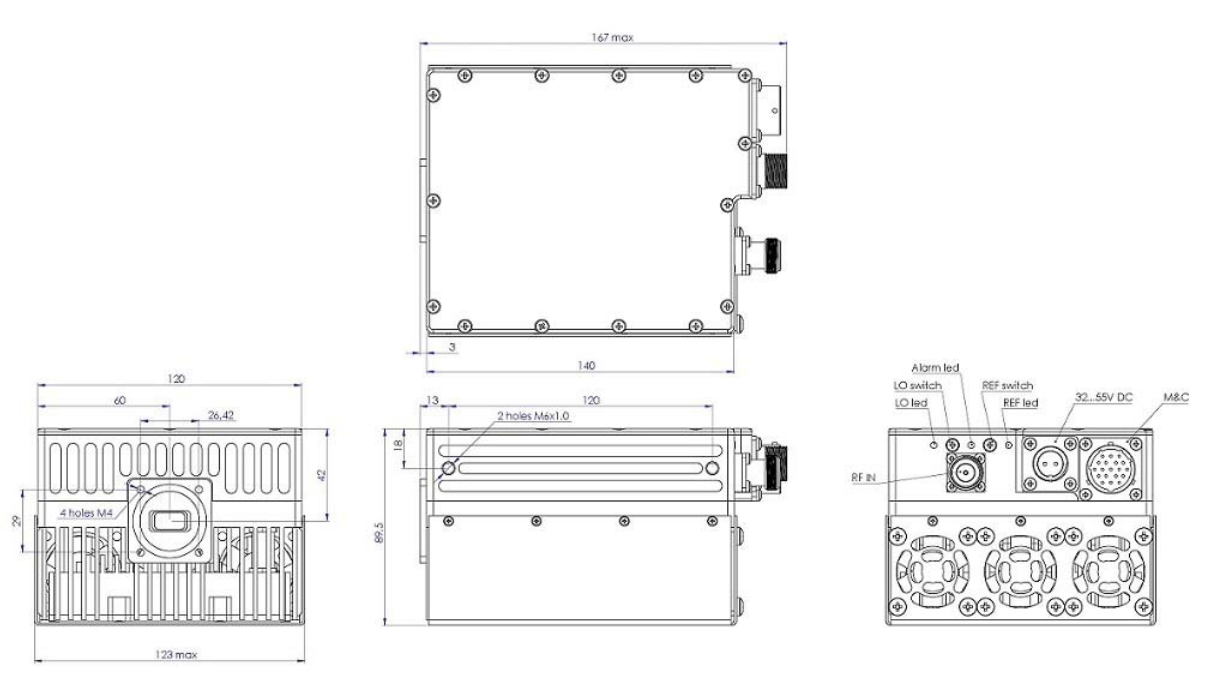

Габариты (Д х Ш х В): 140 x 120 x 89.5 мм
Вес: 2,2 кг
Управление и контроль: с функцией M&C (RS-232/485, FSK и Ethernet (HTTP и SNMP))
