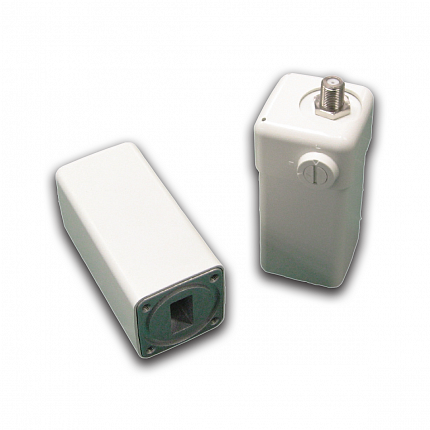

LNB NJR2841 Universal Ku-band 2LO PLL LNB - Mechanical Switch

Запросить КП

Малошумящий усилитель преобразованием вниз LNB NJR2841 Universal Ku-band 2LO PLL LNB - Mechanical Switch выполняет перенос полезного сигнала на высокой несущей частоте в промежуточную радиочастоту ПЧ (IF) с последующим усилением. Предназначен для работы в одном из двух частотных Ku-диапазонах — верхнем или нижнем, которые переключаются механически. Предназначен для использования в составе спутниковых антенных систем VSAT, ЗССС, систем мониторинга, приемных ТВ систем.

Производитель	Nisshinbo Micro Devices
Частотный диапазон	Ku
Тип оборудования	LNB

Возможности и преимущества:
• Предназначен для работы в одном из двух частотных Ku-диапазонах — верхнем или нижнем

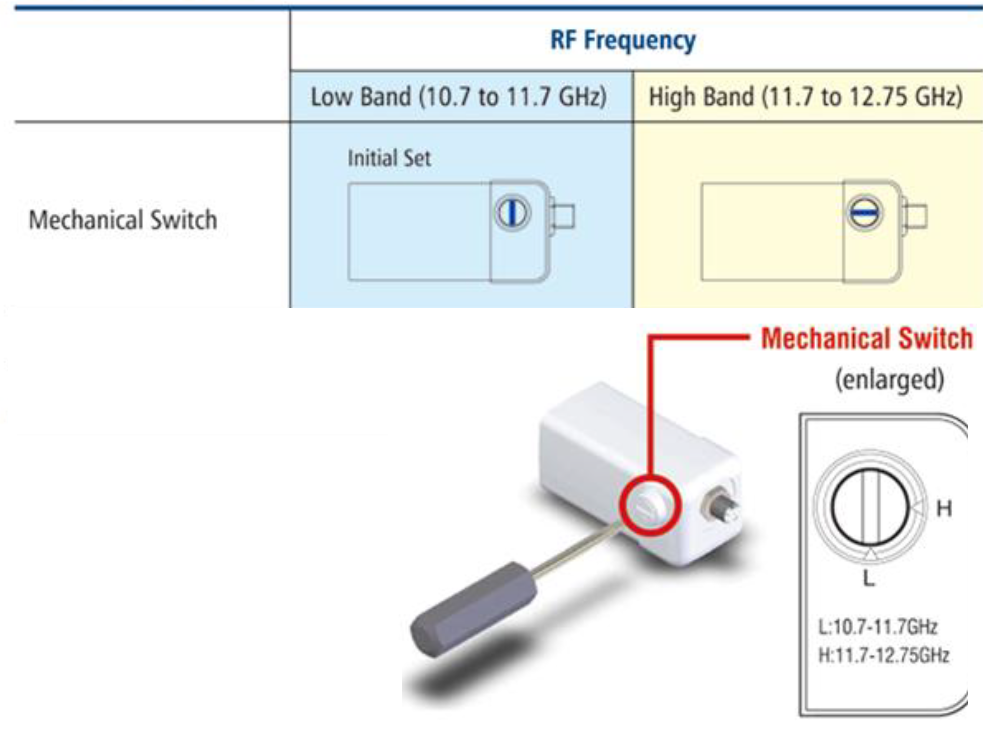

• Переключение между поддиапазонами выполняются посредством механического переключателя
• Низкий показатель шума на уровне 0,8 dB
• Работает при минимальном, экономичном потреблении тока 200 мА
• Электропитание +10 - +24 VDC через коннектор ПЧ
• Подача опорной частоты 10 МГц через ПЧ (IF) коннектор
• Рабочая частота поддиапазонов - 10,7−11,7 ГГц/ 11,7−12,75 ГГц
• Вес изделия всего 240 гр.
• Соответствие стандарту RoHS

Характеристики:
• Диапазон входных частот: 10,7−12,75 ГГц
• Выходная мощность P1dB: 0 dBm min.
• Коэффициент шума: 0,8 dB typ.
• Частота опорного генератора (LO): 9,75 ГГц/ 10,6 ГГц
• Диапазон ПЧ: 950 - 1700 МГц
• Подача опорной частоты: 10 МГц через ПЧ (IF) коннектор
• Уровни фазового шума гетеродина (max.):
-50 dBc /Hz max. @ 100 Hz
-70 dBc /Hz max. @ 1 kHz
-75 dBc /Hz max. @ 10 kHz
-85 dBc /Hz max. @ 100 kHz
-105 dBc /Hz max. @ 1MHz

• Линейное усиление: 48 dB typ.
• Электропитание: +12 - +24 VDC через разъем ПЧ
• Рабочий ток: 200 мА
• Входной интерфейс: WR75G
• Входной КСВН: 2,5:1
• Выходной интерфейс: N-female, F-female
• Выходной КСВН: 2,3:1
• Класс пылевлагозащиты: IP67
• Рабочая температура: -40 - +60 ℃

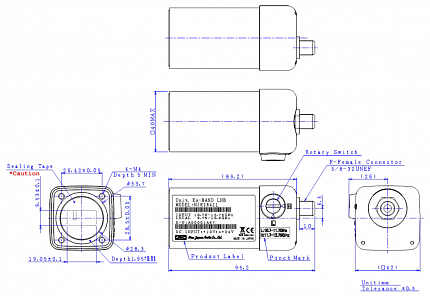

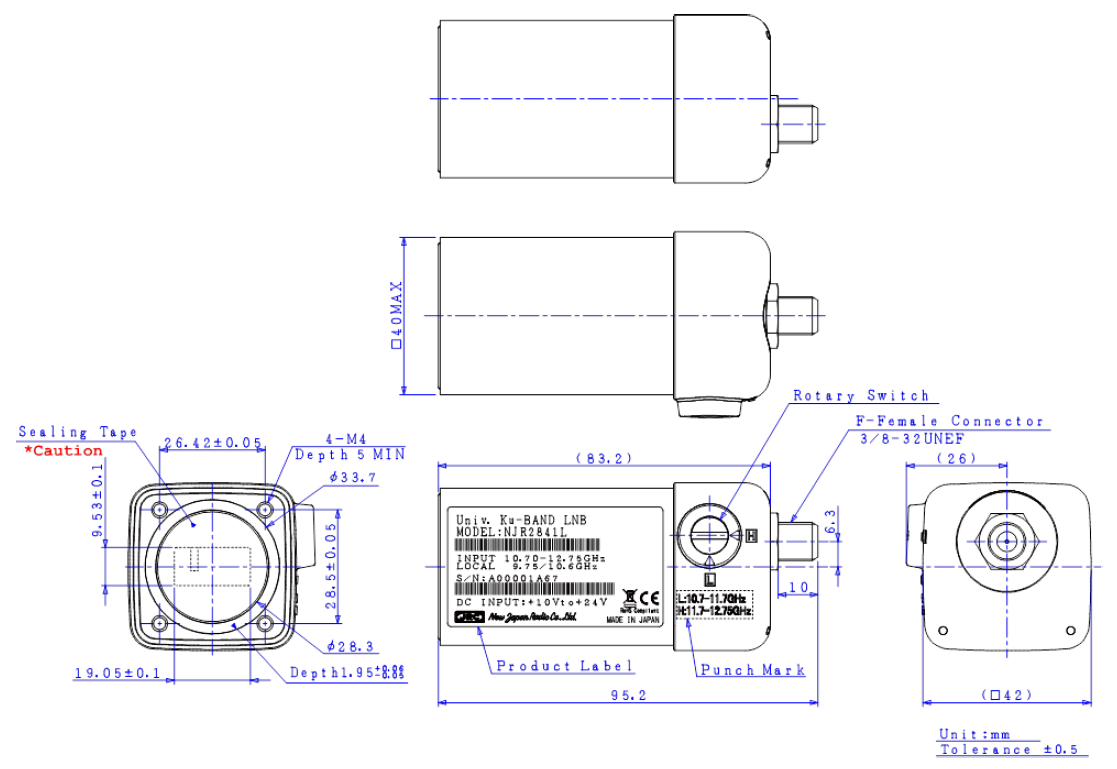

• Габариты (Д х Ш х В): 82,2 x 40 x 40 мм
• Вес: 240 гр.
• Управление и контроль: без M&C
