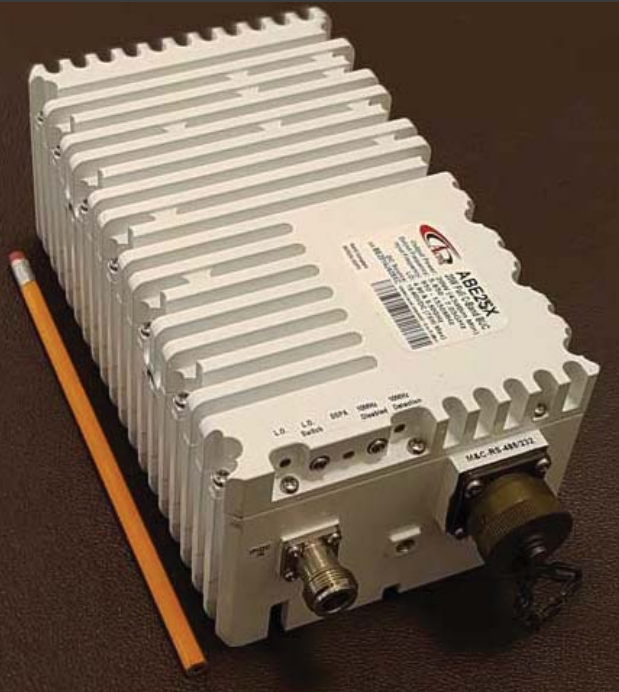

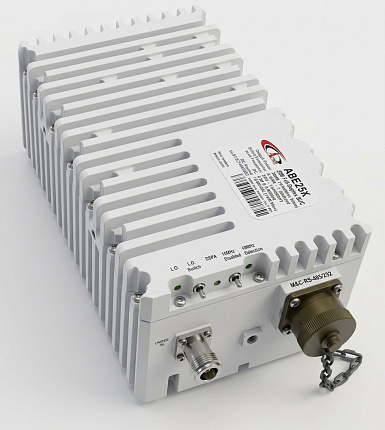

BUC Actox ABE25X/ ABE25XF 25W Fanless X-Band

Запросить КП

Усилитель с преобразованием вверх BUC Actox ABE25X/ ABE25XF 25W Fanless X-Band предназначен для переноса полезного сигнала, на низкой радиочастоте ПЧ (IF), в диапазон несущих, на высоких частотах, с последующим усилением. Предназначен для использования в составе спутниковых антенных систем VSAT.

Производитель	Actox
Частотный диапазон	X
Тип оборудования	BUC

Модель ABE25XF с входным разъемом F-типа (75 Ом)
Модель ABE25X с входным разъемом N-типа (50 Ом)

Возможности и преимущества:

Диапазон выходных частот: 7,9 – 8,4 ГГц
Низкая потребляемая мощность 87 Вт
Технология GaN
Хороший показатель уровня фазовых шумов
Цифровая система температурной компенсации
Возможность смены разъем IF F-типа на N-тип и наоборот в полевых условиях Опция выбора встроенного генератора ОЧ 10 МГц
Световой индикатор рабочего состояния, подачи опорного сигнала, сигнала неисправности

Характеристики:

Диапазон выходных частот: 7,9 – 8,4 ГГц
Выходная мощность P1dB: +43,9 dBm min. (25W)
Инверсия спектра: без инверсии
Частота опорного генератора (LO): 6,95 ГГц
Диапазон ПЧ: 950 - 1450 МГц
Подача опорной частоты: 10 МГц через ПЧ (IF) коннектор
Уровни фазового шума (typ.):

-55 dBc /Hz max. @ 10 Hz
-65 dBc /Hz max. @ 100 Hz
-75 dBc /Hz max. @ 1 kHz
-85 dBc /Hz max. @ 10 kHz
-95 dBc /Hz max. @ 100 kHz
-115 dBc /Hz max. @ 1 MHz

Линейное усиление: 68 dB typ
Коэффициент шума: 15 dB max
Электропитание: +15 - +60 VDC через разъем ПЧ
Потребляемая мощность: 87 W max
Входной/ выходной КСВН: 1.5:1/ 1.5:1
Выходной интерфейс: CPR137G, CPR112G, WR90, WR112G
Входной интерфейс: N (f), F (f) (смена в полевых условиях)
Класс пылевлагозащиты: IP67
Рабочая температура: -40 - +55 ℃

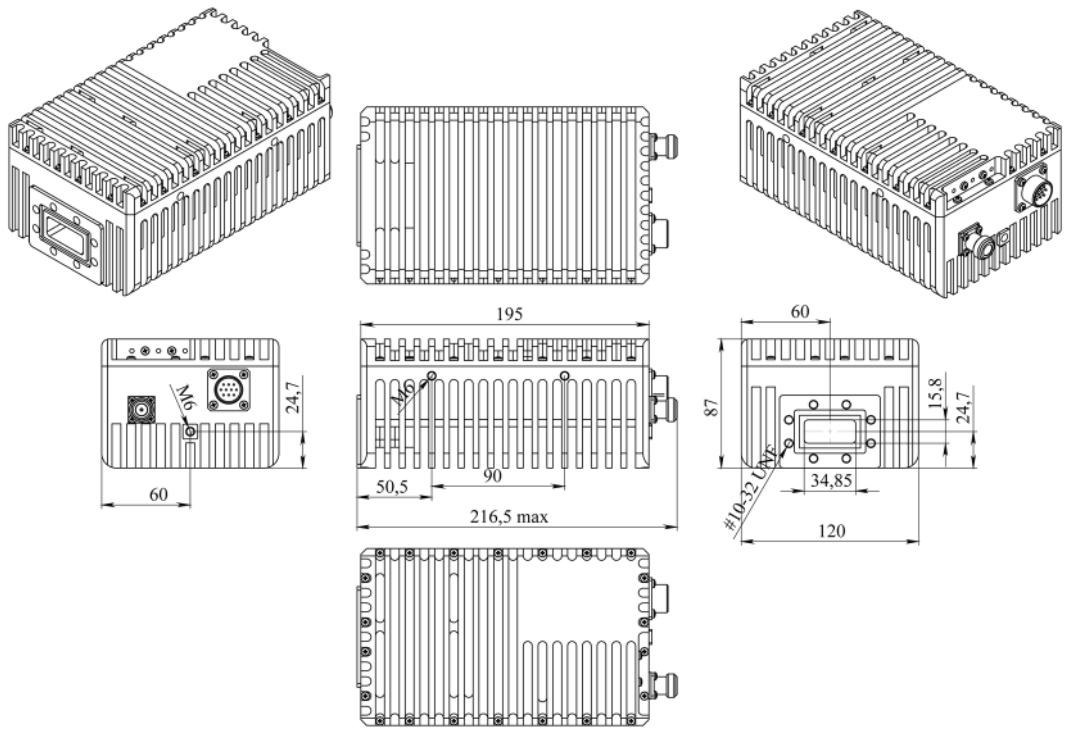

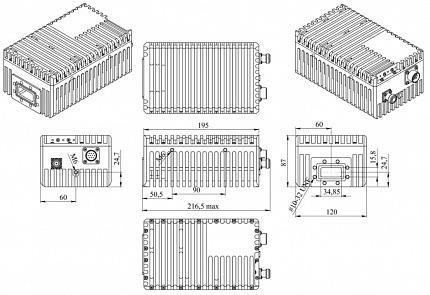

Габариты (Д х Ш х В): 195 x 120 x 87 мм
Вес: 2,76 кг
Управление и контроль: RS-232/485 / Ethernet / FSK (optional)
