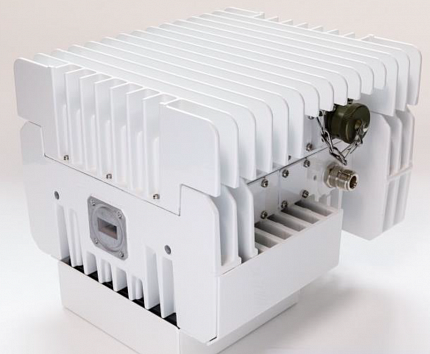

TB47CP-09 50W Ku-band С-series BUC

Запросить КП

Усилитель с преобразованием вверх TB47CP-09 50W Ku-band С-series BUC выполняет перенос полезного сигнала на низкой радиочастоте ПЧ (IF) в диапазон несущих, на высоких частотах, с последующим усилением. Предназначен для использования в составе спутниковых антенных систем.

Производитель	NexGenWave
Частотный диапазон	Ku
Тип оборудования	BUC

Возможности и преимущества:
·      Выходная мощность P1dB: 47 dBm
·      Входной интерфейс: N-female, F-female
·      Диапазон выходных частот: 13,75 – 14,5 ГГц
·      Опция встроенного опорного генератора частоты
·      Соответствует стандарту RoHS

Характеристики:
·        Диапазон выходных частот: 13,75 – 14,5 ГГц
·        Выходная мощность P1dB: +47 dBm min. (50W), в зависимости от температуры
·        Инверсия спектра: без инверсии
·        Частота опорного генератора (LO): 12,80 ГГц
·        Диапазон ПЧ: 950 - 1700 МГц
·        Подача опорной частоты: 10 МГц через ПЧ (IF) коннектор
·        Уровни фазового шума (typ.):

-65 dBc /Hz max. @ 100 Hz
-75 dBc /Hz max. @ 1 kHz
-85 dBc /Hz max. @ 10 kHz
-95 dBc /Hz max. @ 100 kHz

·        Линейное усиление: 72 dB typ
·        Электропитание: 85 - 265 VDC разъем MS
·        Потребляемая мощность: 450 W max.
·        Выходной интерфейс: WR75G
·        Выходной КСВН: 2:1
·        Входной интерфейс: N-female, F-female
·        Входной КСВН: 2:1
·        Класс пылевлагозащиты: IP54
·        Рабочая температура: -40 - +55 ℃

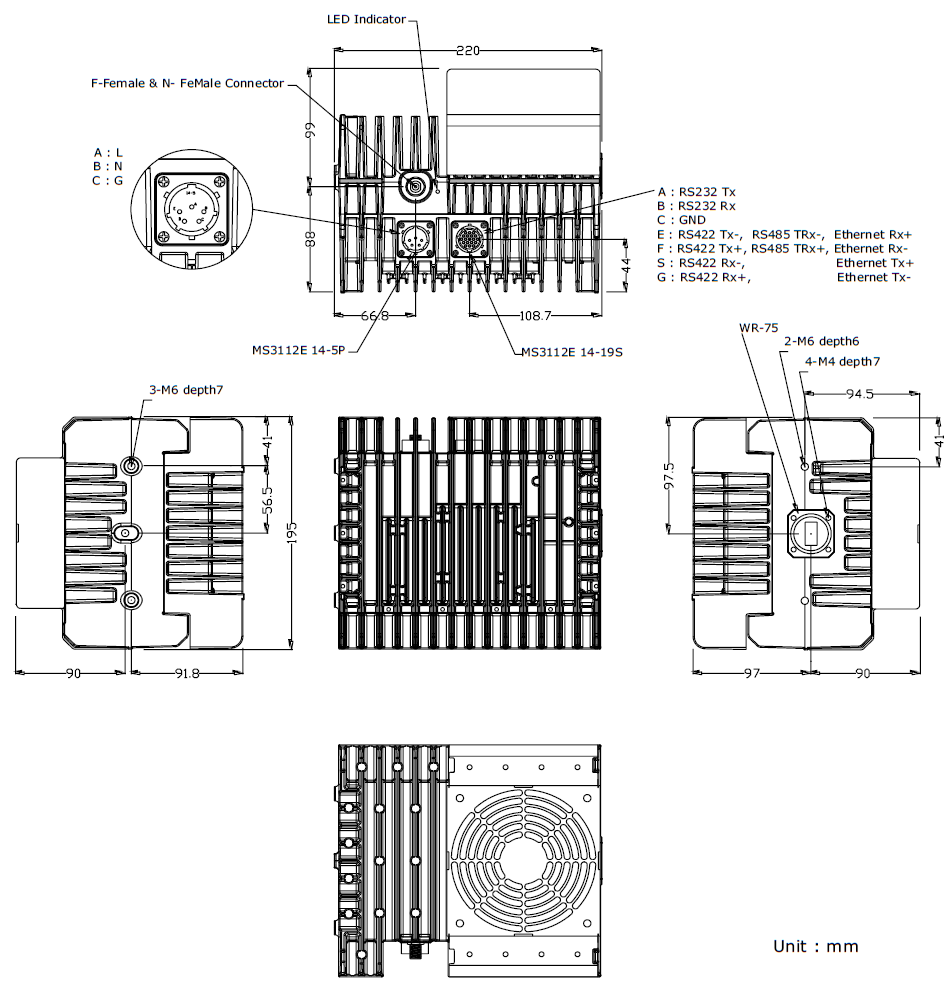

·        Габариты (Д х Ш х В): 220 x 196 x 187 мм
·        Вес: 6 кг.
·        Управление и контроль: M&C опционально (RS-485, RS-232, Ethernet)
