Малошумящий усилитель c преобразованием вниз LNB Norsat 1108HEN Ku-band PLL выполняет перенос полезного сигнала на высокой несущей частоте в промежуточную радиочастоту ПЧ (IF) с последующим усилением. Предназначен для использования в составе спутниковых антенных систем VSAT, ЗССС, систем мониторинга, приемных ТВ систем.

Производитель	Norsat
Частотный диапазон	Ku
Тип оборудования	LNB

Малошумящий усилитель c преобразованием вниз LNB Norsat 1108HEN Ku-band PLL выполняет перенос полезного сигнала на высокой несущей частоте в промежуточную радиочастоту ПЧ (IF) с последующим усилением. Предназначен для использования в составе спутниковых антенных систем VSAT, ЗССС, систем мониторинга, приемных ТВ систем.

Доступны к заказу следующие модификации в серии 1000HE:

1108HEF – F-тип разъем, нестабильность частоты ОГ ±10 кГц
1208HEF – F-тип разъем, нестабильность частоты ОГ ±25 кГц
1208HEN - N-тип разъем, нестабильность частоты ОГ ±25 кГц

Возможности и преимущества:

Коэффициент шума: 0.8 dB typ.
Рабочая частота: 10,95 – 12,75 ГГц
Диапазон ПЧ: 950 - 2750 МГц
Нестабильность частоты ОГ: ±10 кГц, ± 25 кГц (опционально)
Вес изделия всего: 400 гр.
Соответствие стандарту: RoHS, REACH, CE

Характеристики:

Диапазон входных частот: 10,95 – 12,75 ГГц
Выходная мощность P1dB: +3 dBm min.
Коэффициент шума: 0.8 dB typ.
Частота опорного генератора (LO): 5,76 ГГц
Диапазон ПЧ: 950 - 2750 МГц
Уровни фазового шума гетеродина (max.):

-70 dBc /Hz max. @ 1 kHz
-80 dBc /Hz max. @ 10 kHz
-95 dBc /Hz max. @ 100 kHz

Линейное усиление: 55 dB typ.
Электропитание: +12 - +24 VDC через разъем ПЧ
Рабочий ток: 350 мА max.
Входной интерфейс: WR75G
Входной КСВН: 2.5:1
Выходной интерфейс: N (f), F (f)-опционально
Выходной КСВН: 2.2:1
Класс пылевлагозащиты: IP67
Рабочая температура: -40 - +60 ℃

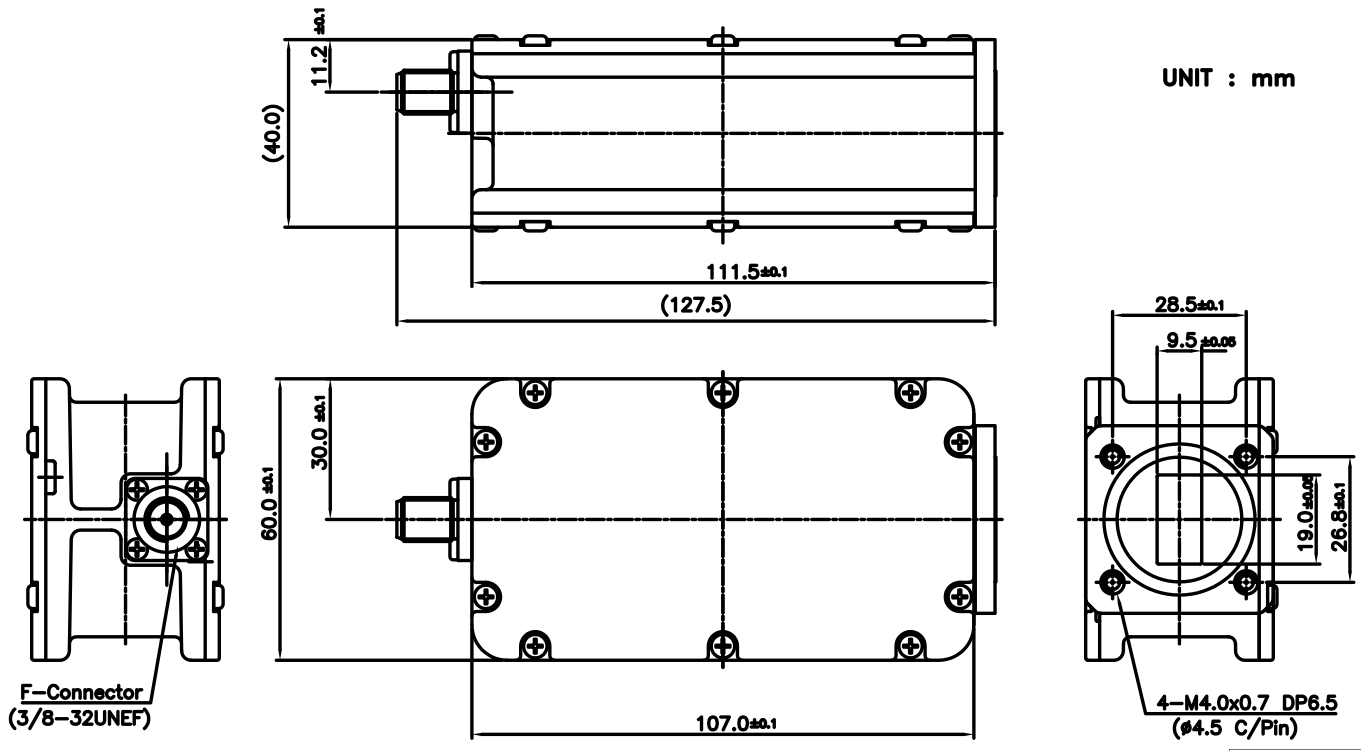

Габариты (Д х Ш х В): 130 x 60 x 42 мм
Вес: 400 гр.
Управление и контроль: без M&C

Скачать спецификацию
