Actox

Запросить КП

Усилитель с преобразованием вверх BUC Actox ABA3KXL 3W Mini Ext. Low Ku-Band предназначен для переноса полезного сигнала, на низкой радиочастоте ПЧ (IF), в диапазон несущих, на высоких частотах 12,75-13,5 ГГц, с последующим усилением. Предназначен для использования в составе спутниковых антенных систем VSAT.

Модель ABA3KXLF с входным разъемом F-типа (75 Ом).

Производитель	Actox
Частотный диапазон	Ku
Тип оборудования	BUC

Усилитель с преобразованием вверх BUC Actox ABA3KXL 3W Mini Ext. Low Ku-Band предназначен для переноса полезного сигнала, на низкой радиочастоте ПЧ (IF), в диапазон несущих, на высоких частотах 12,75-13,5 ГГц, с последующим усилением. Предназначен для использования в составе спутниковых антенных систем VSAT.

Модель ABA3KXLF с входным разъемом F-типа (75 Ом).

Возможности и преимущества:

Диапазон выходных частот: 12,75-13,5 ГГц
Низкая потребляемая мощность 16 Вт
Технология GaN
Электропитание: +15 - +24 VDC через разъем ПЧ
Подача опорной частоты 10 МГц через ПЧ (IF) коннектор
Малый вес 450 гр

Характеристики:

Диапазон выходных частот: 12,75-13,5 ГГц
Выходная мощность P1dB: +35 dBm min. (3W)
Инверсия спектра: без инверсии
Частота опорного генератора (LO): 11,8 ГГц
Диапазон ПЧ: 950 - 1700 МГц
Подача опорной частоты: 10 МГц через ПЧ (IF) коннектор
Уровни фазового шума (typ.):

-53 dBc /Hz max. @ 10 Hz
-63 dBc /Hz max. @ 100 Hz
-73 dBc /Hz max. @ 1 kHz
-83 dBc /Hz max. @ 10 kHz
-93 dBc /Hz max. @ 100 kHz

Линейное усиление: 60 dB typ
Коэффициент шума: 20 dB max
Электропитание: +15 - +24 VDC через разъем ПЧ
Потребляемая мощность: 16 W max
Входной/ выходной КСВН: 1.5:1/ 1.5:1
Выходной интерфейс: WR75G
Входной интерфейс: N (f) (F (f) – опционально)
Рабочая температура: -40 - +55 ℃

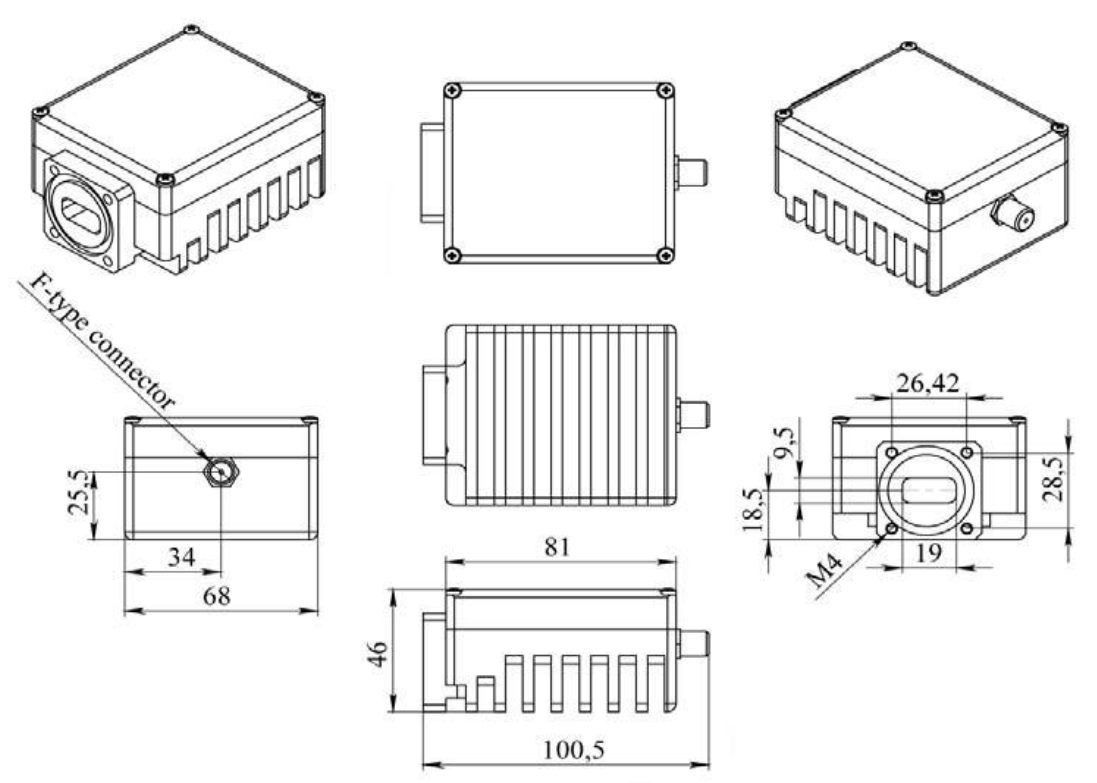

Габариты (Д х Ш х В): 100,5 x 68 x 46 мм
Вес: 0,45 кг
Управление и контроль: без M&C

Скачать спецификацию
