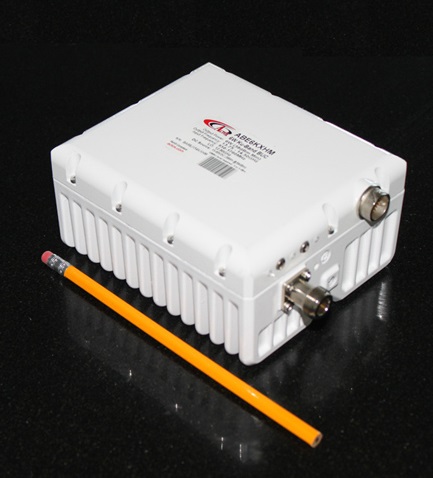

BUC Actox ABE10KXHM 10W Ext. Ku-Band

Запросить КП

Усилитель с преобразованием вверх BUC Actox ABE10KXHM 10W Ext. Ku-Band предназначен для переноса полезного сигнала, на низкой радиочастоте ПЧ (IF), в диапазон несущих, на высоких частотах, с последующим усилением. Предназначен для использования в составе спутниковых антенных систем VSAT.

Производитель	Actox
Частотный диапазон	Ku
Тип оборудования	BUC

Возможности и преимущества:

Диапазон выходных частот: 13,75 – 14,5 ГГц
Сравнительно низкая потребляемая мощность 49 Вт
Технология GaN
Хороший показатель уровня фазовых шумов
Цифровая система температурной компенсации
Функция автоматической подстройки рабочего напряжения 15-60 VDC
Продвинутый интерфейс управления M&C-совмещенный RS-232/485
Ethernet (HTTP и SNMP ver. 3) и опциональный FSK
Возможность смены разъем IF F-типа на N-тип и наоборот в полевых условиях Опция выбора встроенного генератора ОЧ 10 МГц
Световой индикатор рабочего состояния, подачи опорного сигнала, сигнала неисправности

Характеристики:

Диапазон выходных частот: 13,75 – 14,5 ГГц
Выходная мощность P1dB: +40 dBm min. (10W)
Инверсия спектра: без инверсии
Частота опорного генератора (LO): 12,8 ГГц
Диапазон ПЧ: 950 - 1700 МГц
Подача опорной частоты: 10 МГц через ПЧ (IF) коннектор
Уровни фазового шума (typ.):

-53 dBc /Hz max. @ 10 Hz
-63 dBc /Hz max. @ 100 Hz
-73 dBc /Hz max. @ 1 kHz
-83 dBc /Hz max. @ 10 kHz
-93 dBc /Hz max. @ 100 kHz
-113 dBc /Hz max. @ 1 MHz

Линейное усиление: 62 dB typ
Коэффициент шума: 15 dB max
Электропитание: +15 - +60 VDC через разъем ПЧ
Потребляемая мощность: 49 W max
Входной/ выходной КСВН: 1.5:1/ 1.5:1
Выходной интерфейс: WR75G
Входной интерфейс: N (f), F (f) (смена в полевых условиях)
Рабочая температура: -40 - +55 ℃

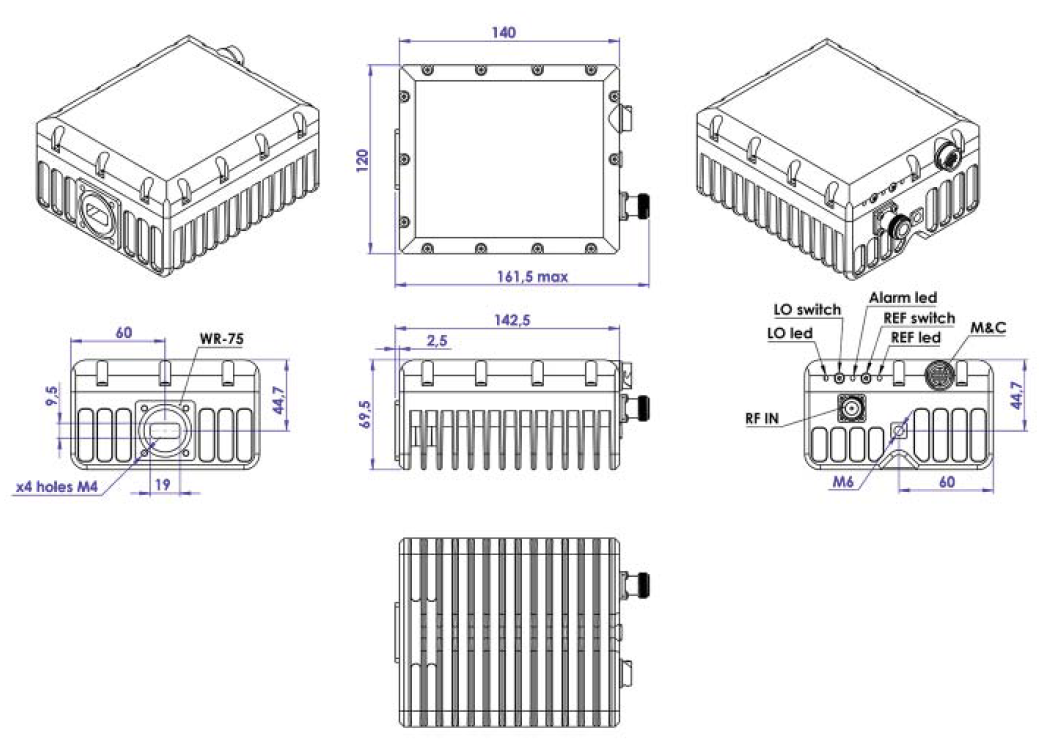

Габариты (Д х Ш х В): 140 x 120 x 69,5 мм
Вес: 1,2 кг
Управление и контроль: RS-232, RS-485 and Ethernet (HTTP and SNMP ver. 3)
