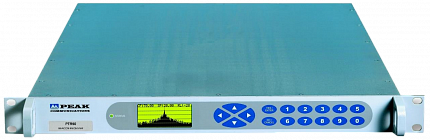

Приемник пилот-сигнала PTR50 CW Tracking Receiver

Запросить КП

Приемник сигнала наведения PTR50 CW Tracking Receiver предназначен для формирования сигнала наведения, пропорционального уровню принимаемого станцией РЧ сигнала CW c коммерческих спутников. Используется в системах автоматического сопровождения антенн спутниковой связи, телевидения b телеметрии.

Производитель	Peak Communications
Частотный диапазон	L/C/X/Ku/Ka
Тип оборудования	Приемник пилот-сигнала

Возможности и преимущества:

Графическое отображение сигнала маяка, функция, которая обеспечивает удобное визуальное отображение принятого сигнала, которое может использоваться для определения неисправностей системы
Быстрое обнаружение и захват сигнала (обычно 6 с, опционально <1 с)
Возможность генерации пилотного сигнала «CW» для «самотестирования» и использования при отсутствии спутникового маяка CW
Сложная система подавления боковой полосы
Стандартные параметры входа L-диапазона или SHF
Логарифмический выходной диапазон, выбирается пользователем

Характеристики:

Диапазон входных частот L-band: 925-2150 МГц
Уровень входного сигнала: -70 дБм typ, -70 дБм max
Встроенный аттенюатор: 0-30 дБ с шагом 0,5 дБ не менее
Диапазоны выходного сигнала наведения: ±10VDC, ±5VDC, 0 to 10VDC, -10 - 0VDC по выбору пользователя
Крутизна выходного напряжения: по логарифмической зависимости, 0.5, 1, 2, 5, 10 дБ/В, по выбору пользователя

Характеристики передачи

Постоянная времени после обнаружения: 150 мс
Размер шага: 1 кГц
Диапазон поиска: ±20, ±50, ±100, ±200 и ±500 кГц, выбирается пользователем
Скорость развертки: 2,5 и 5 кГц/с, выбирается пользователем

Параметры отслеживания

Шумовая полоса ФАПЧ (ПЧ) 300 Гц, фиксированная
Среднее время поиска: 6 с

Блок преобразователя с понижением частоты/привод LNB

Подается на вход L-диапазона, выбирается пользователем (вкл./выкл.);
Выбор диапазона; Уровень постоянного напряжения (13-15/ 18-20 В пост. тока)
Питание; 500 мА max
Встроенный генератор ОЧ: 10 МГц
Долговременная нестабильность частоты выходного сигнала 10 МГц:

<5 x 10-12 /сек
<3 x 10-10 /день
<3 x 10-8 /год

Нестабильность частоты встроенного генератора в зависимости от температуры: <2 x 10-9 в диапазоне -10 - +50 ℃
Электропитание: 90-264 VAC
Потребляемая мощность: 50 Вт
Входной интерфейс: N (f) 50 Ом
Выходной DC коннектор: BNC(f)
Рабочая температура: 0 - +50 ℃
Габариты (Ш х В х Г): 19” х 1U х 534 мм
Вес: 8 кг
Управление и контроль: с функцией M&C (RS232/RS485)

Доступный опциональный функционал:

1a) C-Band beacon input – SHF вход в диапазоне 3,4 - 4,2 ГГц
1b) X-Band beacon input - SHF вход в диапазоне 7,25 - 7,75 ГГц
1d) Full Ku-Band beacon input – SHF вход в диапазоне 10,7 - 12,75 ГГц
1e) Ka-Band beacon input
2) L-Band monitor (for SHF input options) – входной разъем BNC(f) 50 Ом, уровень сигнала -20dBc ±3dB
4) F-Type, 75Ω, input connection
4b) BNC, 75Ω, input connection
4c) BNC, 50Ω, input connection
9) Ethernet interface with embedded web server & SNMP - встроенный веб-сервер и поддержка сетевого управления SNMP
10) Redundant power supplies - резервные блоки питания с отдельными основными входами питания
11) Fast lock acquisition to <1s – быстрый поиск <1 с, для диапазонов поиска ≤±50 кГц и скоростей развертки ≥80 кГц/с
12) Dual polarisation inputs
13) Auxiliary buffered receiver DC output - вспомогательный буферизованный выход постоянного тока. Разъем BNC (f), 0 Ом (идеальный источник напряжения, 5 мА макс.)
14) Pilot ‘CW’ signal output - выход пилотного генератора «CW», предназначен для «самотестирования» и для использования, когда спутник не имеет пригодного для использования сигнала маяка:
Диапазон частот 850-2150 МГц, настраивается пользователем
Размер шага 125 кГц
Уровень от -50 до -80 дБм
Диапазон управления 30 дБ, пошагово
16) SHF input level control (only valid with option 1) - регулировка уровня входного сигнала SHF (только с опцией 1)
21a) L-Band input frequency extension to 2300MHz - 925-2300 МГц диапазон входных частот
21b) L-Band input frequency extension to 2450MHz - 925-2450 МГц диапазон входных частот
