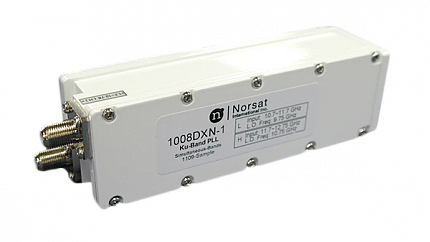

Norsat 1008DX Simultaneous Ku-Band EXT REF LNB

Запросить КП

Малошумящий усилитель преобразованием вниз Norsat 1008DX-1 Simultaneous Ku-Band EXT REF LNB с двумя RF выходами для одновременного приема Ku-Low-Band и Ku-High-Band в одной поляризации. LNB выполняет перенос полезного сигнала на высокой несущей частоте в Ku-диапазоне в промежуточную радиочастоту ПЧ (IF) с последующим усилением. Предназначен для использования в составе различных спутниковых антенных систем, ЗССС, систем мониторинга, приемных ТВ систем.

Производитель	Norsat
Частотный диапазон	Ku
Тип оборудования	LNB

Возможности и преимущества:

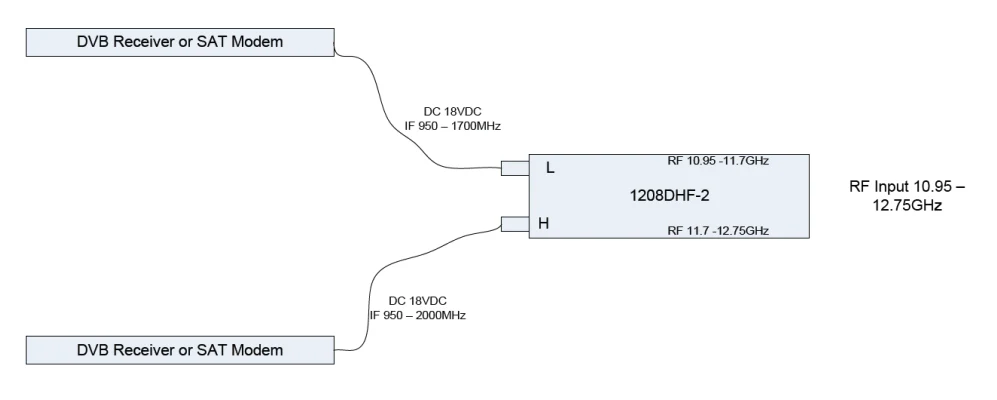

·      Два RF выхода для одновременного приема Ku-Low-Band и Ku-High-Band
·      Может служить основой для Quattro сборок
·      Коэффициент шума 0,8 dB typ.
·      Внешняя стабилизация 10 МГц через разъем ПЧ
·      Электропитание +13 - +20 VDC через любой коннектор ПЧ
·      Рабочая частота 10,7 – 12,75 ГГц
·      Вес изделия всего 470 гр.

Характеристики:
·      Диапазон входных частот: 10,7 – 12,75 ГГц (10,7 – 11,7 ГГц (L)/ 11,7 – 12,75 ГГц (H)
·      Два ВЧ выхода
·      Выходная мощность P1dB: +5 dBm min.
·      Коэффициент шума 0,8 dB typ
·      Частота опорного генератора (LO): 9,75 ГГц (L)/ 10,75 ГГц (H)
·      Диапазон ПЧ: 950 - 1950 МГц (L)/ 950 - 2000 МГц (H)
·      Стабильность частоты: в зависимости от внешнего ОГ 10 МГц
·      Линейное усиление: 55 dB typ.
·      Электропитание: +13 - +20 VDC через разъем ПЧ
·      Рабочий ток: 450 мА
·      Входной интерфейс: WR75G
·      Входной КСВН: 2,2:1
·      Выходной интерфейс: N-female, F-female
·      Выходной КСВН: 2,0:1
·      Рабочая температура: -40 - +60 ℃

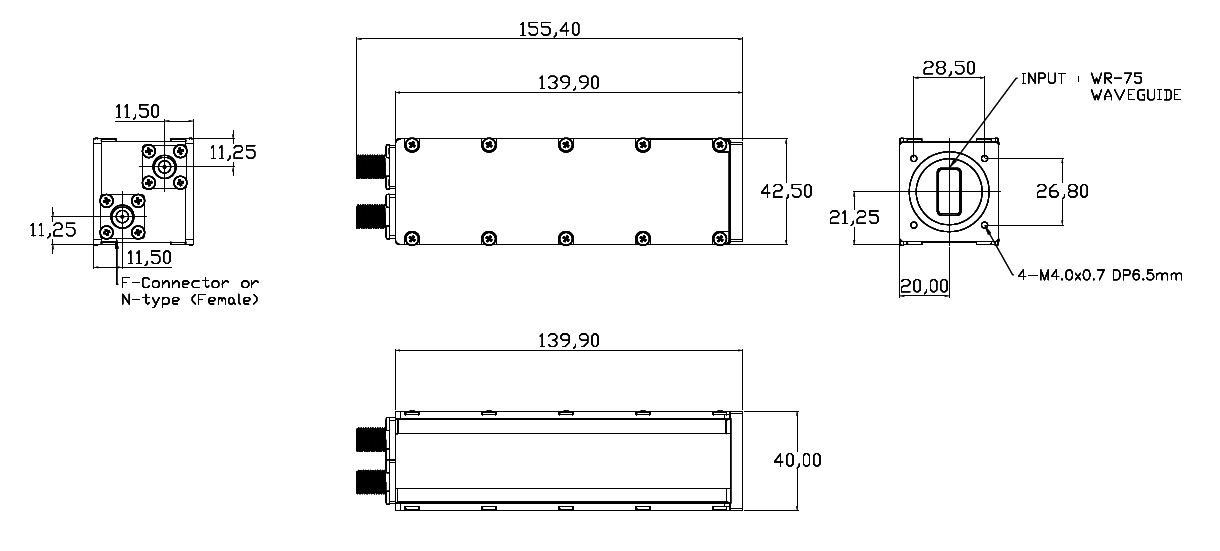

·      Габариты (Д х Ш х В): 156 x 43 x 40 мм
·      Вес: 470 гр.
·      Управление и контроль: без M&C

Скачать спецификацию
