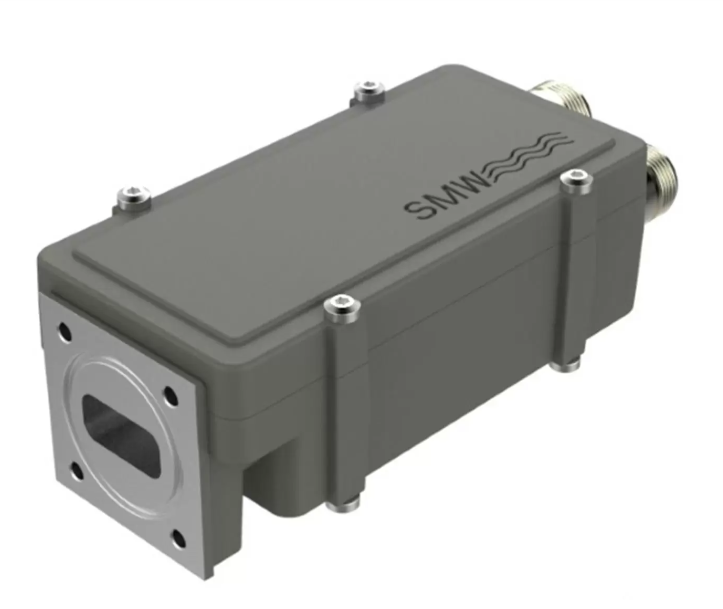

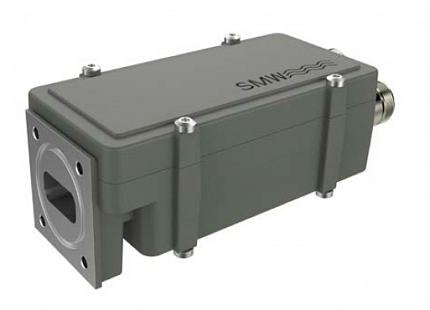

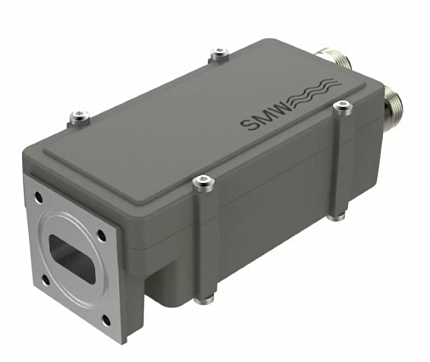

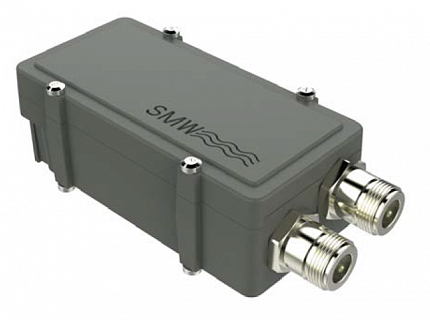

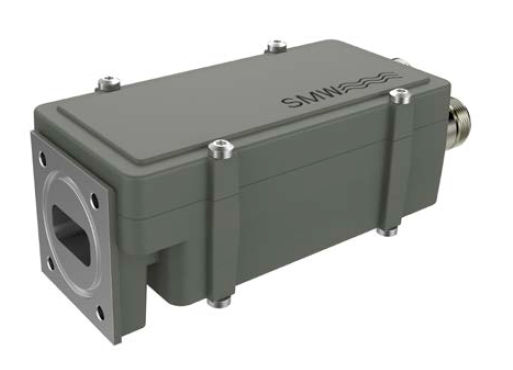

LNB SMW WDL DUAL type E N ext. 10 MHz ref. Ku-band LNB 10.70-12.75 GHz

Запросить КП

Малошумящий усилитель преобразованием вниз SMW WDL DUAL type E N ext. 10 MHz ref. Ku-band LNB 10.70-12.75 GHz выполняет перенос полезного сигнала на высокой несущей частоте в промежуточную радиочастоту ПЧ (IF) с последующим усилением с одновременным приемом низкого и высокого Ku-диапазона 10,70–12,75 ГГц (модель E) в одной поляризации: low-10,70–11,7 ГГц/ high-11,70–12,75 ГГц. Предназначен для использования в составе спутниковых антенных систем, ЗССС, систем мониторинга, систем измерения, приемных ТВ систем.

Производитель	SMW
Частотный диапазон	Ku
Тип оборудования	LNB

Возможности и преимущества:

Два выхода ПЧ для низкого и высоко участка полного Ku-диапазон 10,7 – 12,75 ГГц
Опция ультранизкого фазового шума (ULP) для работы в стандарте DVB-S2X
Опциональный выбор модели с внешним источником ОЧ 10 MГц и внутренним генератором ОЧ
Высокий параметр P1dB и IP3
Совместим для решения Quattro для одновременного приема горизонтальной и вертикальной поляризации (HLP/VLP)
Рабочая температура: -40 - +80 ℃

Характеристики:

Диапазон входных частот: 10,7 – 12,75 ГГц
Поддиапазоны:

- 10,7 – 11,7 ГГц
- 11,7 – 12,75 ГГц

Выходная мощность P1dB: +15 dBm min.
Коэфф. шума/ шумовая температура: 0,8 dB/59 K typ.
Частота опорного генератора (LO): 9,75 ГГц, 10,60 ГГц
Диапазон ПЧ: 950 – 1950 МГц, 1100 – 2150 МГц
Подача опорной частоты: 10 МГц через один ПЧ (IF) коннектор
Уровни фазового шума гетеродина (max.):

- 35 dBc /Hz max. @ 10 Hz
- 65 dBc /Hz max. @ 100 Hz
- 82 dBc /Hz max. @ 1 kHz
- 94 dBc /Hz max. @ 10 kHz
- 98 dBc /Hz max. @ 100 kHz
- 120 dBc /Hz max. @ 1MHz

Линейное усиление: 60 dB typ.
Электропитание: +15 - +24 VDC через один из разъемов ПЧ
Рабочий ток: 350 мА max
Входной интерфейс: WR75 / R120
Входной КСВН: 2.3:1

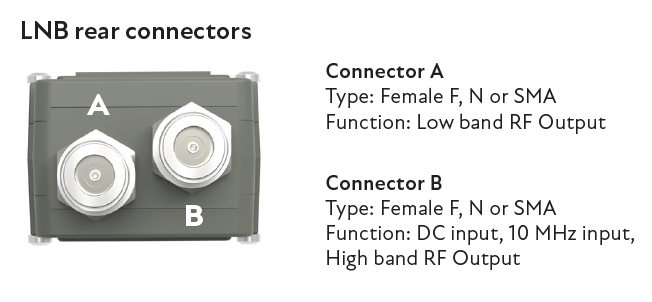

Выходной интерфейс: N (f), (SMA (f), F (f) – опционально)
Выходной КСВН: 1.7:1
Класс пылевлагозащиты: IP67
Рабочая температура: -40 - +80 ℃

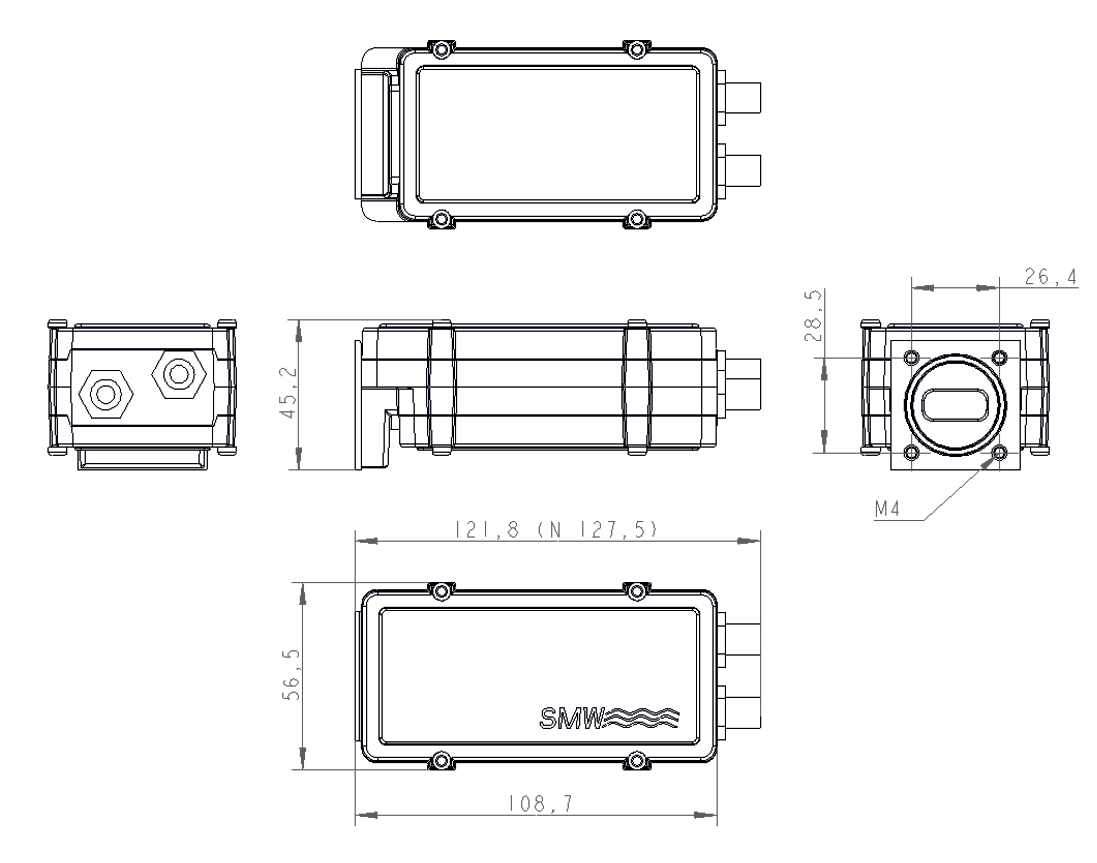

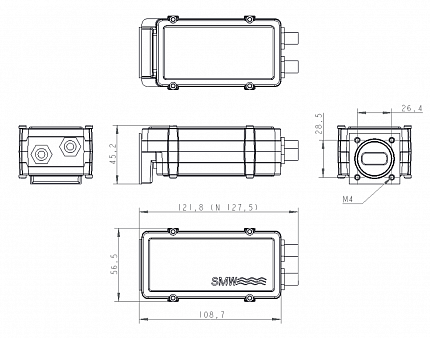

Габариты (Д х Ш х В): 128 x 57 x 46 мм
Вес: 371 гр.
Управление и контроль: без M&C
