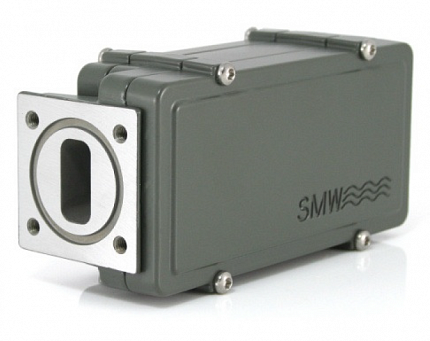

LNB SMW Q-PLL type U N ext. 10 MHz ref. (V) Ku-band LNB 10.70-12.75 GHz 3-Band

Запросить КП

Малошумящий усилитель (модернизация модели Ku Multiband) преобразованием вниз SMW Q-PLL type U N ext. 10 MHz ref. (V) Ku-band LNB 10.70-12.75 GHz 3-Band выполняет перенос полезного сигнала на высокой несущей частоте в промежуточную радиочастоту ПЧ (IF) с последующим усилением. В данном LNB реализовано решение перекрытие всего диапазона 10.70-12.75 GHz тремя поддиапазонами, которые переключаются напряжением 13V, 15V и 18V соответственно. Предназначен для использования в составе спутниковых антенных систем, ЗССС, систем мониторинга, систем измерения, приемных ТВ систем.

Производитель	SMW
Частотный диапазон	Ku
Тип оборудования	LNB

Возможности и преимущества:

Низкий коэффициент шума 0,8 dB/ 59K typ.
Авто определение наличия ОЧ 10 MГ и обратное автопереключение на внутренний генератор ОЧ
Переключение поддиапазонов напряжением (опция переключения комбинацией тона и напряжения)
Функция переключения поддиапазонов и M&C через Modbus RS485
Низкое энергопотребление 5 Вт max
Расширенный диапазон ПЧ 950 – 2150 МГц
Рабочая частота 10,7 – 12,75 ГГц
Вес изделия всего 370 гр.
Рабочая температура: -40 - +80 ℃

Характеристики:

Диапазон входных частот: 10,7 – 12,75 ГГц
Поддиапазоны

- 10,7 – 11,45 ГГц
- 11,45 – 12,20 ГГц
- 12,20 – 12,75 ГГц

Выходная мощность P1dB: +15 dBm min.
Шумовая температура: 59 K typ.
Частота опорного генератора (LO): 9,75 ГГц, 10,50 ГГц, 11,25 ГГц
Диапазон ПЧ: 950 – 2150 МГц
Подача опорной частоты: 10 МГц через ПЧ (IF) коннектор
Уровни фазового шума гетеродина (max.):

- 35 dBc /Hz max. @ 10 Hz
- 65 dBc /Hz max. @ 100 Hz
- 82 dBc /Hz max. @ 1 kHz
- 86 dBc /Hz max. @ 10 kHz
- 95 dBc /Hz max. @ 100 kHz
- 120 dBc /Hz max. @ 1MHz

Линейное усиление: 60 dB typ.
Электропитание: +12 - +24 VDC через разъем ПЧ
Входной интерфейс: WR75 / R120. PBR120 flange
Входной КСВН: 1,9:1

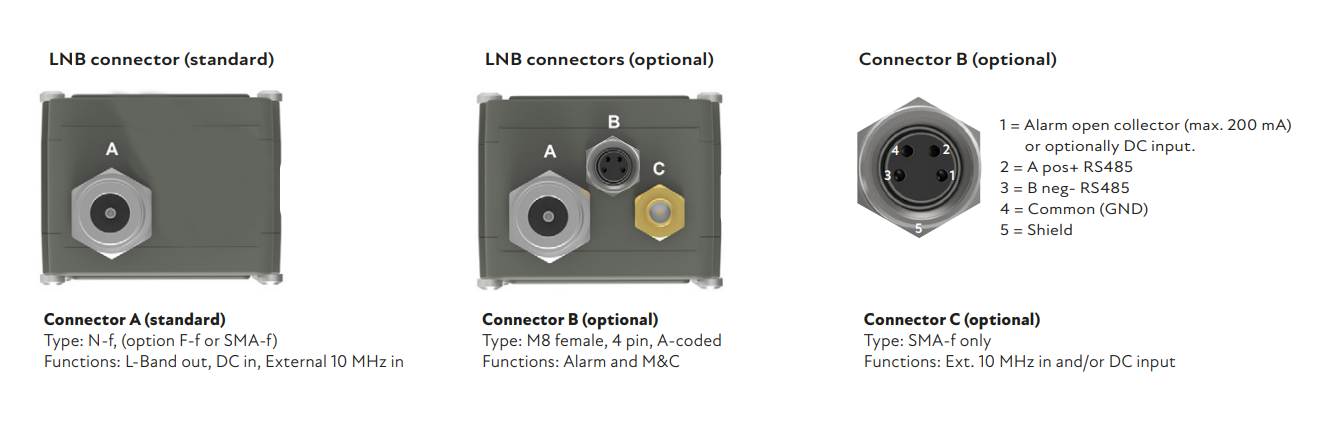

Выходной интерфейс: N-female (SMA (f), F (f) – опционально)
Выходной КСВН: 1.7:1
Класс пылевлагозащиты: IP67
Рабочая температура: -40 - +80 ℃

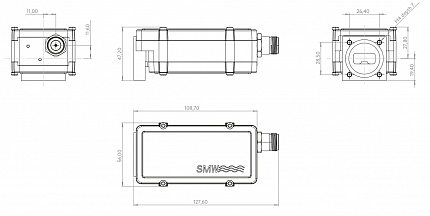

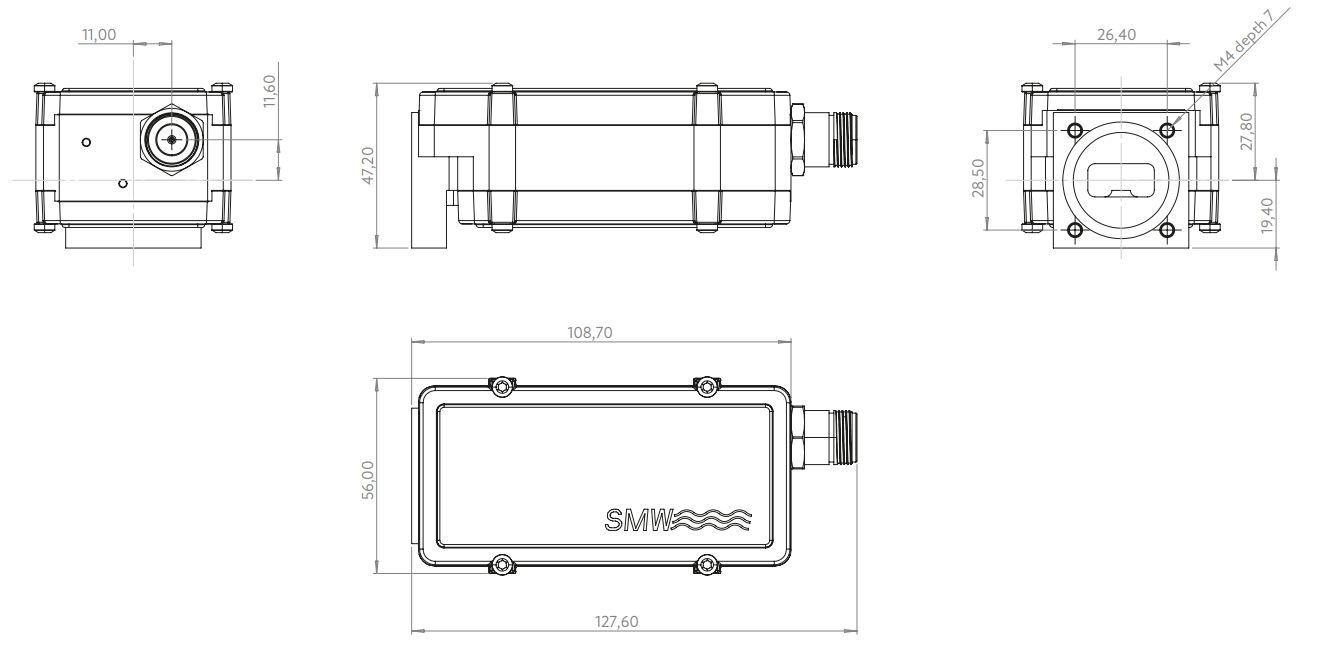

Габариты (Д х Ш х В): 128 x 56 x 47 мм
Вес: 370 гр.
Управление и контроль: с функцией M&C
