LNB R8007XN X-band EXT

Запросить КП

Малошумящий усилитель с преобразованием вниз LNB R8007XN X-band EXT из серии R8000X выполняет перенос полезного сигнала на высокой несущей частоте в X-диапазоне в промежуточную радиочастоту ПЧ (IF) с последующим усилением. Предназначен для использования в составе спутниковых антенных систем VSAT, ЗССС, систем мониторинга, приемных ТВ систем.

Доступны к заказу следующие модификации в серии R8000X в диапазоне частот 7,9 – 8,4 ГГц:

R8008XN – коэффициент шума 0,8 дБ, N-тип разъем
R8009XN – коэффициент шума 0,9 дБ, N-тип разъем
R8007XF – коэффициент шума 0,7 дБ, F-тип разъем
R8008XF – коэффициент шума 0,8 дБ, F-тип разъем
R8009XF – коэффициент шума 0,9 дБ, F-тип разъем

Производитель	XMW
Частотный диапазон	X
Тип оборудования	LNB

R8008XN – коэффициент шума 0,8 дБ, N-тип разъем
R8009XN – коэффициент шума 0,9 дБ, N-тип разъем
R8007XF – коэффициент шума 0,7 дБ, F-тип разъем
R8008XF – коэффициент шума 0,8 дБ, F-тип разъем
R8009XF – коэффициент шума 0,9 дБ, F-тип разъем

Возможности и преимущества:

Коэффициент шума 0,7 dB
Электропитание +13 - +24 VDC через коннектор ПЧ
Рабочая частота 7,9 – 8,4 ГГц
Вес изделия всего 600 гр.
Рабочая температура: -40 - +60 ℃

Характеристики:

Диапазон входных частот: 7,9 – 8,4 ГГц
Выходная мощность P1dB: +15 dBm min.
Коэффициент шума 0,7 dB (0,8 dB, 0,9 dB – опционально)
Частота опорного генератора (LO): 6,95 ГГц
Диапазон ПЧ: 950 - 1450 МГц
Подача опорной частоты: 10 МГц через ПЧ (IF) коннектор
Уровни фазового шума гетеродина (max.):

-65 dBc /Hz max. @ 100 Hz
-75 dBc /Hz max. @ 1 kHz
-85 dBc /Hz max. @ 10 kHz
-95 dBc /Hz max. @ 100 kHz
-110 dBc /Hz max. @ 1MHz
Линейное усиление: 60 dB typ.
Электропитание: +13 - +24 VDC через разъем ПЧ
Рабочий ток: 350 мА
Входной интерфейс: WR112
Входной КСВН: 2,0:1
Выходной интерфейс: N (f) (F (f) – опционально)
Выходной КСВН: 2,0:1
Рабочая температура: -40 - +60 ℃

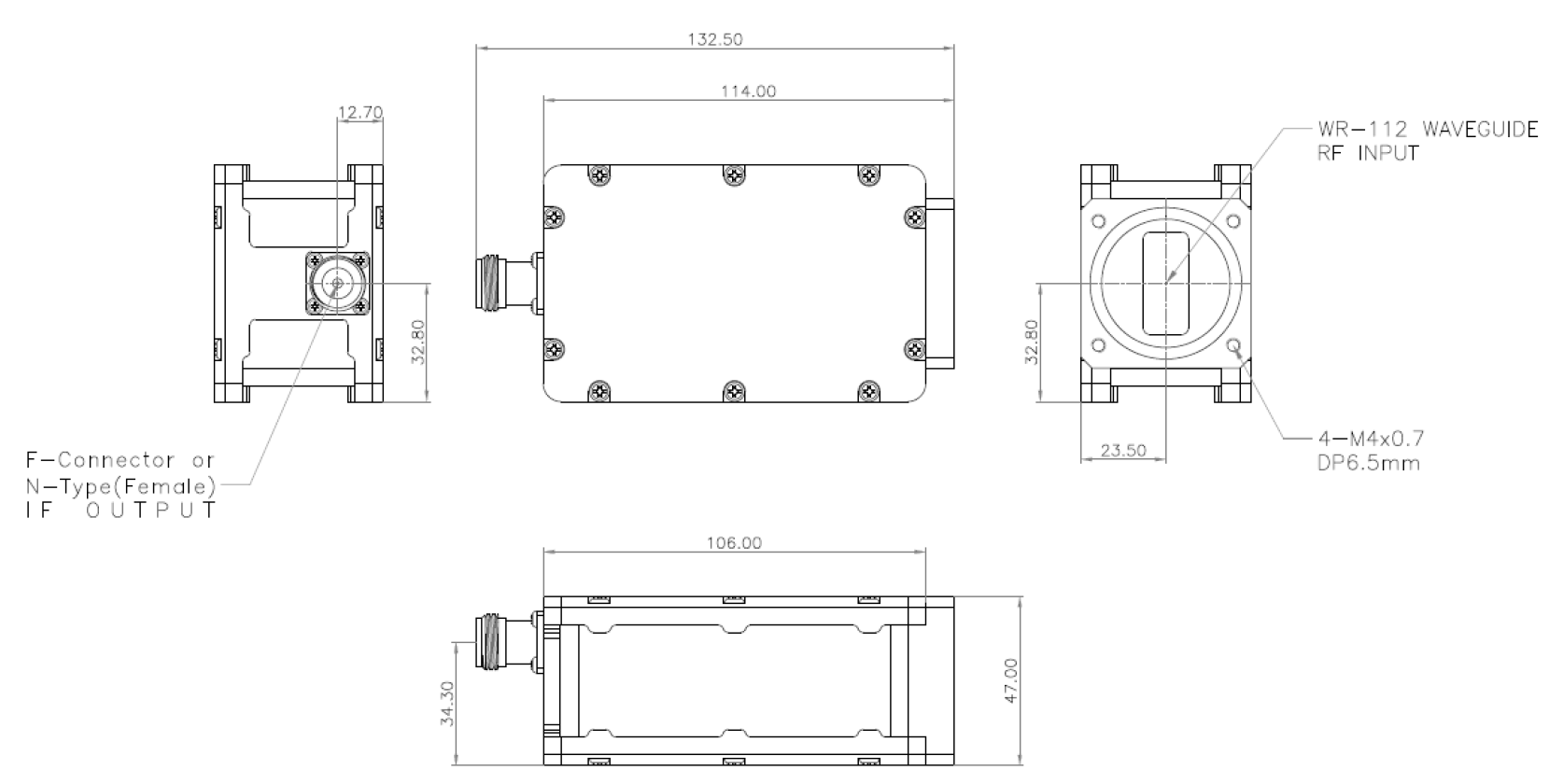

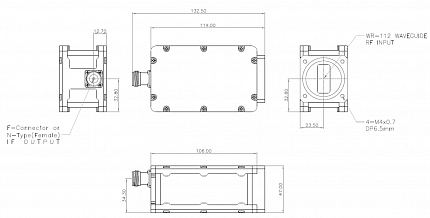

Габариты (Д х Ш х В): 114 x 65,6 x 47 мм
Вес: 600 гр.
Управление и контроль: без M&C
