Norsat

Запросить КП

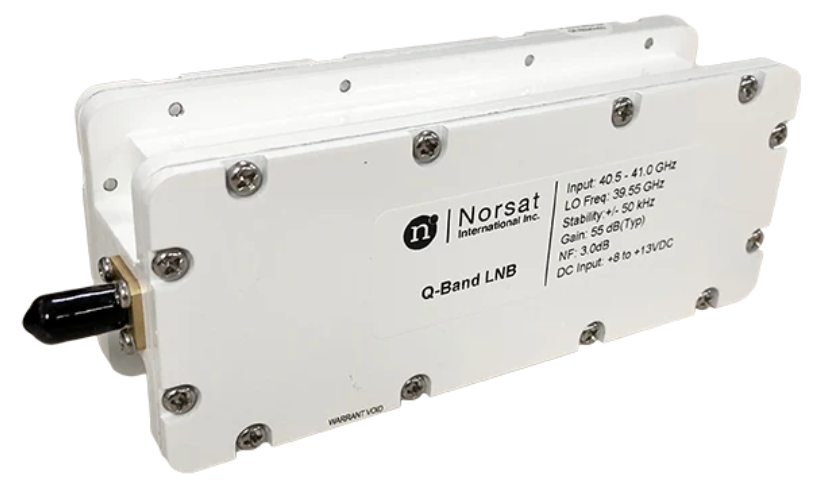

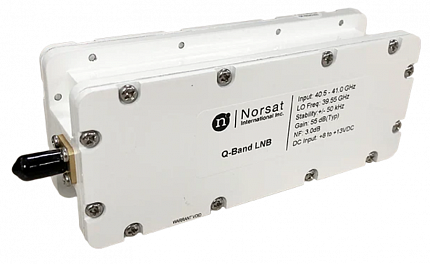

Малошумящий усилитель c преобразованием вниз LNB Norsat Q1000HN Q-band PLL выполняет перенос полезного сигнала на высокой несущей частоте в Q-диапазоне в промежуточную радиочастоту ПЧ (IF) с последующим усилением. Работая в диапазоне частот от 40,5 до 41 ГГц, LNB может использоваться в будущих спутниковых терминалах Q-Band, фиксированных антеннах, телескопах для спутниковой связи, ДЗЗ, наземной микроволновой связи и радиоастрономических исследований.

Производитель	Norsat
Частотный диапазон	Q
Тип оборудования	LNB

Малошумящий усилитель c преобразованием вниз LNB Norsat Q1000HN Q-band PLL выполняет перенос полезного сигнала на высокой несущей частоте в Q-диапазоне в промежуточную радиочастоту ПЧ (IF) с последующим усилением. Работая в диапазоне частот от 40,5 до 41 ГГц, LNB может использоваться в будущих спутниковых терминалах Q-Band, фиксированных антеннах, телескопах для спутниковой связи, ДЗЗ, наземной микроволновой связи и радиоастрономических исследований.

Возможности и преимущества:

Диапазон входных частот: 40,5 – 41 ГГц
Коэффициент шума: 3 dB max.
Электропитание: +10 - +13 VDC через коннектор ПЧ

Характеристики:

Диапазон входных частот: 40,5 – 41 ГГц
Выходная мощность P1dB: +5 dBm min.
Коэффициент шума: 3 dB max.
Частота опорного генератора (LO): 39,55 ГГц
Нестабильность частоты ОГ (LO): ±50 кГц max.
Диапазон ПЧ: 950 - 1450 МГц
Уровни фазового шума гетеродина (max.):

-70 dBc /Hz max. @ 1 kHz
-80 dBc /Hz max. @ 10 kHz
-90 dBc /Hz max. @ 100 kHz

Линейное усиление: 60 dB max.
Электропитание: +10 - +13 VDC через разъем ПЧ
Рабочий ток: 1000 мА max.
Входной интерфейс: WR22G
Входной КСВН: 2:1
Выходной интерфейс: N (f) (F (f)-опционально)
Выходной КСВН: 1.8:1
Рабочая температура: -40 - +50 ℃

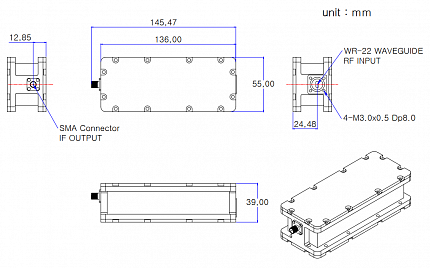

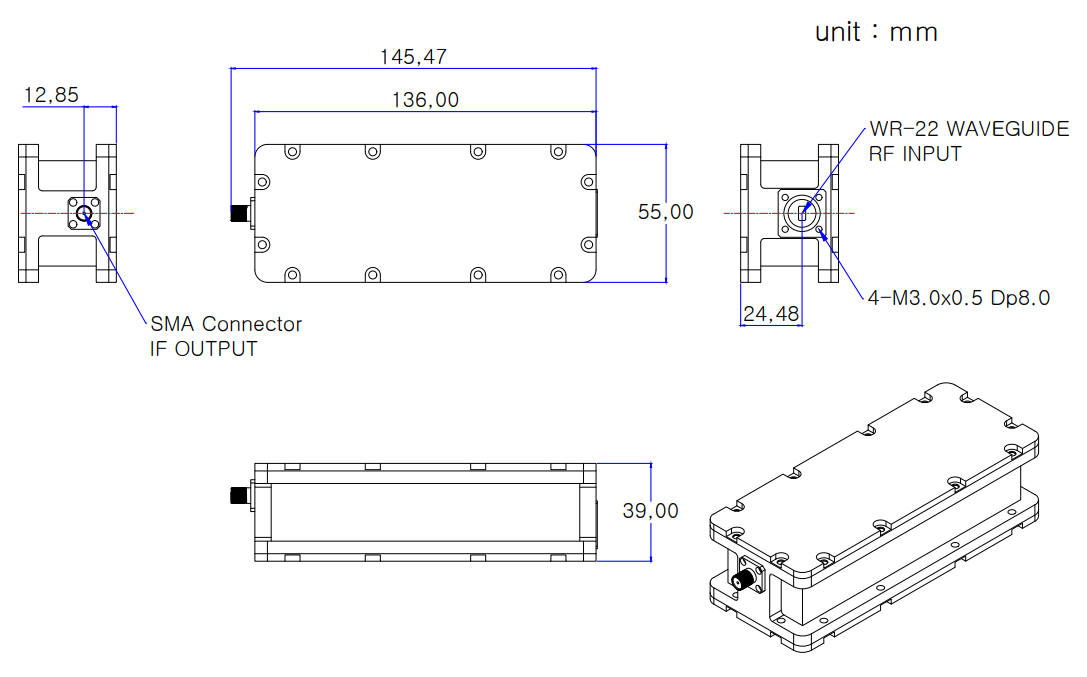

Габариты (Д х Ш х В): 146 x 55 x 39 мм
Вес: 700 гр.
Управление и контроль: без M&C

Скачать спецификацию
