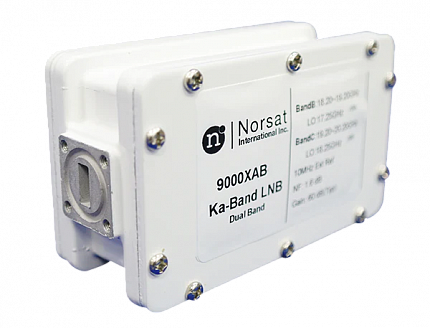

LNB Norsat 9000XAB Dual-Band Ka-Band Ext REF

Запросить КП

Малошумящий усилитель c преобразованием вниз Norsat 9000XAB Dual-Band Ka-Band Ext REF LNB, с двумя переключаемыми напряжением поддиапазонами для перекрытия диапазона частот 18,2 – 20,2 ГГц. LNB выполняет перенос полезного сигнала на высокой несущей частоте в Ka-диапазоне в промежуточную радиочастоту ПЧ (IF) с последующим усилением. Предназначен для использования в составе различных спутниковых антенных систем, ЗССС, систем мониторинга, приемных ТВ систем.

Производитель	Norsat
Частотный диапазон	Ka
Тип оборудования	LNB

Возможности и преимущества:
·      Два переключаемых напряжением (13V, 18V) поддиапазона
·      Коэффициент шума 1,3 dB typ.
·      Внешняя стабилизация 10 МГц через разъем ПЧ
·      Электропитание +12 - +24 VDC через любой коннектор ПЧ
·      Вес изделия всего 420 гр.

Характеристики:
·      Диапазон входных частот: 18,2 - 20,2 ГГц
18,2 – 19,2 ГГц - 13V
19,2 – 20,2 ГГц - 18V
·      Выходная мощность P1dB: +5 dBm min.
·      Коэффициент шума 1,3 dB typ
·      Частота опорного генератора (LO): 17,25 ГГц (13V)/ 18,25 ГГц (18V)
·      Диапазон ПЧ:
950 - 1950 МГц (13V)
950 - 1950 МГц (18V)
·      Стабильность частоты: в зависимости от внешнего ОГ 10 МГц
·      Линейное усиление: 60 dB typ.
·      Электропитание: +12 - +24 VDC через разъем ПЧ
·      Рабочий ток: 400 мА
·      Входной интерфейс: WR42G
·      Входной КСВН: 2,5:1
·      Выходной интерфейс: N-female, F-female
·      Выходной КСВН: 2,5:1
·      Рабочая температура: -40 - +60 ℃

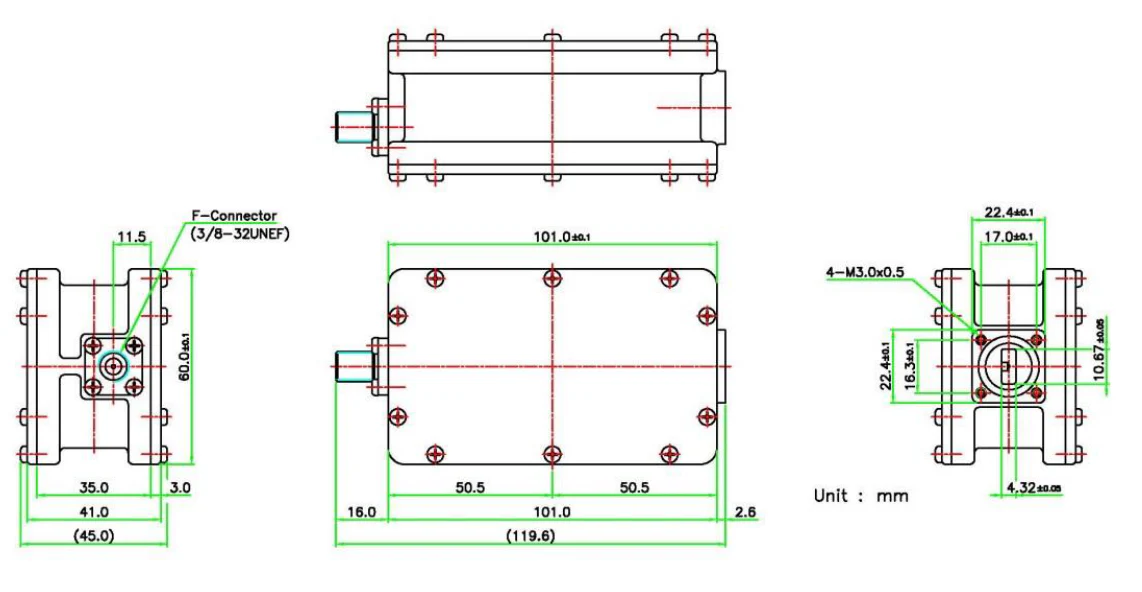

·      Габариты (Д х Ш х В): 137 x 67 x 39 мм
·      Вес: 420 гр.
·      Управление и контроль: без M&C
