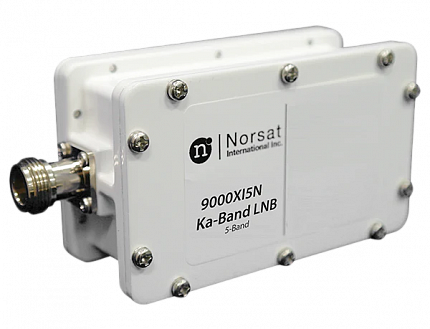

LNB Norsat 9000X5 5-Band Ka-Band Ext REF

Запросить КП

Малошумящий усилитель c преобразованием вниз Norsat 9000X5 5-Band Ka-Band Ext REF LNB, с пятью переключаемыми напряжением/ напряжением и тоном поддиапазонами для перекрытия широкого диапазона частот 17,2 – 22,2 ГГц. LNB выполняет перенос полезного сигнала на высокой несущей частоте в Ka-диапазоне в промежуточную радиочастоту ПЧ (IF) с последующим усилением. Предназначен для использования в составе различных спутниковых антенных систем, ЗССС, систем мониторинга, приемных ТВ систем.

Производитель	Norsat
Частотный диапазон	Ka
Тип оборудования	LNB

Возможности и преимущества:
·      Одно устройство перекрывает широкий диапазон 17,2 - 22,2 ГГц
·      Пять переключаемых напряжением и тоном (13V, 13V+22kHz, 18V, 18V+22kHz, 22V) поддиапазона
·      Коэффициент шума 2,5 dB typ.
·      Внешняя стабилизация 10 МГц через разъем ПЧ
·      Электропитание +12 - +24 VDC через любой коннектор ПЧ
·      Опция изолятора с индексом «I»
·      Вес изделия всего 550 гр.

Характеристики:
·      Диапазон входных частот: 17,2 - 22,2 ГГц
17,2 – 18,2 ГГц - 13V
18,2 – 19,2 ГГц - 13V/22 kHz
19,2 – 20,2 ГГц - 18V
20,2 – 21,2 ГГц - 18V/22 kHz
21,2 – 22,2 ГГц - 22V
·      Выходная мощность P1dB: +10 dBm min.
·      Коэффициент шума 2,5 dB typ
·      Частота опорного генератора (LO): 16,25 ГГц (13V)/ 17,25 ГГц (13V/22 kHz)/ 18,25 ГГц (18V)/ 19,25 ГГц (18V/22 kHz)/ 20,25 ГГц (22V)
·      Диапазон ПЧ:
950 - 1950 МГц (13V)
950 - 1950 МГц (13V/22 kHz)
950 - 1950 МГц (18V)
950 - 1950 МГц (18V/22 kHz)
950 - 1950 МГц (22V)
·      Стабильность частоты: в зависимости от внешнего ОГ 10 МГц
·      Линейное усиление: 60 dB typ.
·      Электропитание: +12 - +24 VDC через разъем ПЧ
·      Рабочий ток: 500 мА
·      Входной интерфейс: WR42G
·      Входной КСВН: 3,5:1
·      Выходной интерфейс: N-female, F-female
·      Выходной КСВН: 2,2:1
·      Рабочая температура: -40 - +60 ℃

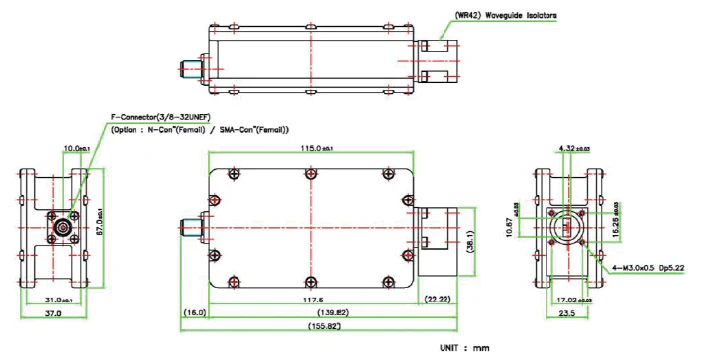

·      Габариты (Д х Ш х В): 137 x 67 x 39 мм
·      Вес: 550 гр.
·      Управление и контроль: без M&C
