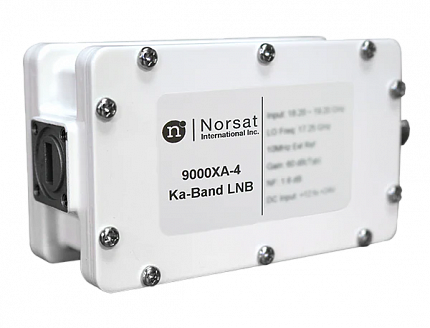

LNB Norsat 9000X4EC Quad Ka-Band EXT REF

Запросить КП

Малошумящий усилитель c преобразованием вниз Norsat 9000X4EC Quad Ka-Band EXT REF LNB, с четырьмя переключаемыми напряжением/ напряжением и тоном поддиапазонами и одним RF выходом. LNB выполняет перенос полезного сигнала на высокой несущей частоте в Ka-диапазоне в промежуточную радиочастоту ПЧ (IF) с последующим усилением. Предназначен для использования в составе различных спутниковых антенных систем, ЗССС, систем мониторинга, приемных ТВ систем.

Производитель	Norsat
Частотный диапазон	Ka
Тип оборудования	LNB

Возможности и преимущества:
·      Одно устройство перекрывает широкий диапазон 18,2 - 22,2 ГГц
·      Четыре переключаемых напряжением и тоном (13V, 13V+22kHz, 18V, 18V+22kHz) поддиапазона
·      Коэффициент шума 1,5 dB typ.
·      Внешняя стабилизация 10 МГц через разъем ПЧ
·      Электропитание +12 - +24 VDC через любой коннектор ПЧ
·      Опция изолятора с индексом «I»
·      Вес изделия всего 560 гр.

Характеристики:
·      Диапазон входных частот: 18,2 - 22,2 ГГц
18,2 – 19,2 ГГц - 13V
19,2 – 20,2 ГГц -13V/22 kHz
20,2 – 21,2 ГГц - 18V
21,2 – 22,2 ГГц - 18V/22 kHz
·      Выходная мощность P1dB: +10 dBm min.
·      Коэффициент шума 1,5 dB typ
·      Частота опорного генератора (LO): 17,25 ГГц (13V)/ 18,25 ГГц (13V/22 kHz)/ 19,25 ГГц (18V)/ 20,25 ГГц (18V/22 kHz)
·      Диапазон ПЧ:
950 - 1950 МГц (13V)
950 - 1950 МГц (13V/22 kHz)
950 - 1950 МГц (18V)
950 - 1950 МГц (18V/22 kHz)
·      Стабильность частоты: в зависимости от внешнего ОГ 10 МГц
·      Линейное усиление: 60 dB typ.
·      Электропитание: +12 - +24 VDC через разъем ПЧ
·      Рабочий ток: 350 мА
·      Входной интерфейс: WR42G
·      Входной КСВН: 3,5:1
·      Выходной интерфейс: N-female, F-female
·      Выходной КСВН: 2,2:1
·      Рабочая температура: -40 - +60 ℃

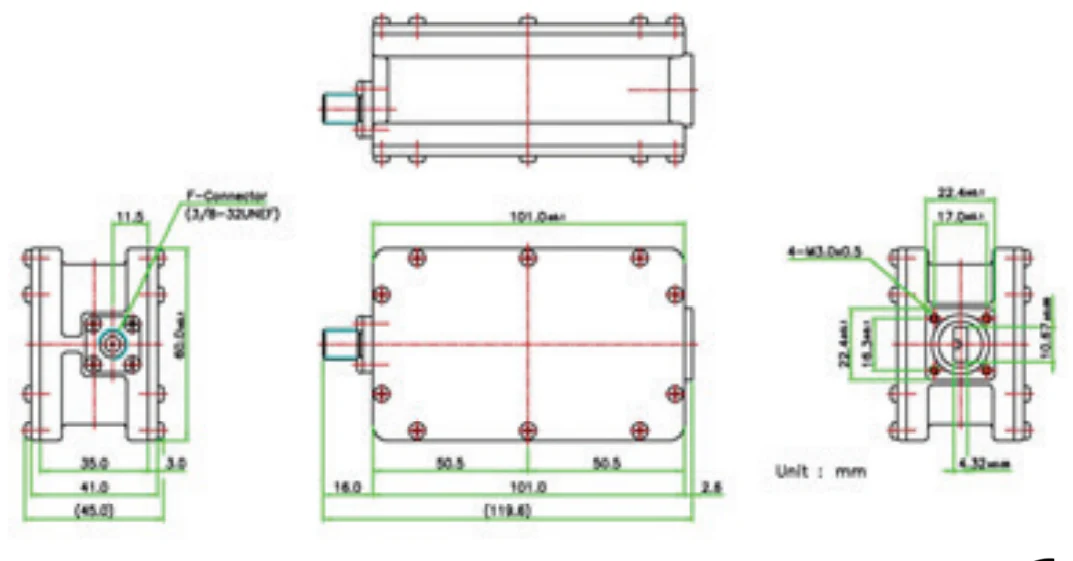

·      Габариты (Д х Ш х В): 134 x 67 x 39 мм
·      Вес: 560 гр.
·      Управление и контроль: без M&C
