LNB Norsat 3120X C-Band Ext REF PLL LNB

Запросить КП

Малошумящий усилитель преобразованием вниз Norsat 3120X C-Band Ext REF PLL LNB выполняет перенос полезного сигнала на высокой несущей частоте в промежуточную радиочастоту ПЧ (IF) с последующим усилением. Предназначен для использования в составе спутниковых антенных систем VSAT, ЗССС, систем мониторинга, приемных ТВ систем.

Производитель	Norsat
Частотный диапазон	C
Тип оборудования	LNB

Возможности и преимущества:
·      Шумовая температура 20 K typ. (выбирается опционально (см. спецификацию)
·      Электропитание +12 - +24 VDC через коннектор ПЧ
·      Полный C-диапазон 3,4 – 4,2 ГГц
·      Подача опорной частоты: 10 МГц через ПЧ (IF) коннектор
·      Вес изделия всего 575 гр.
·      Соответствие стандарту RoHS

Характеристики:
·      Диапазон входных частот: 3,4 – 4,2 ГГц
·      Выходная мощность P1dB: +3 dBm min.
·      Шумовая температура: 20 K typ. (выбирается опционально (см. спецификацию)
·      Частота опорного генератора (LO): 5,15 ГГц
·      Диапазон ПЧ: 950 - 1750 МГц
·      Подача опорной частоты: 10 МГц через ПЧ (IF) коннектор
·      Линейное усиление: 65 dB typ.
·      Электропитание: +12 - +24 VDC через разъем ПЧ
·      Рабочий ток: 250 мА
·      Входной интерфейс: CPR229G
·      Входной КСВН: 2,5:1
·      Выходной интерфейс: N-female, F-female
·      Выходной КСВН: 2,2:1
·      Класс пылевлагозащиты: IP67
·      Рабочая температура: -40 - +60 ℃

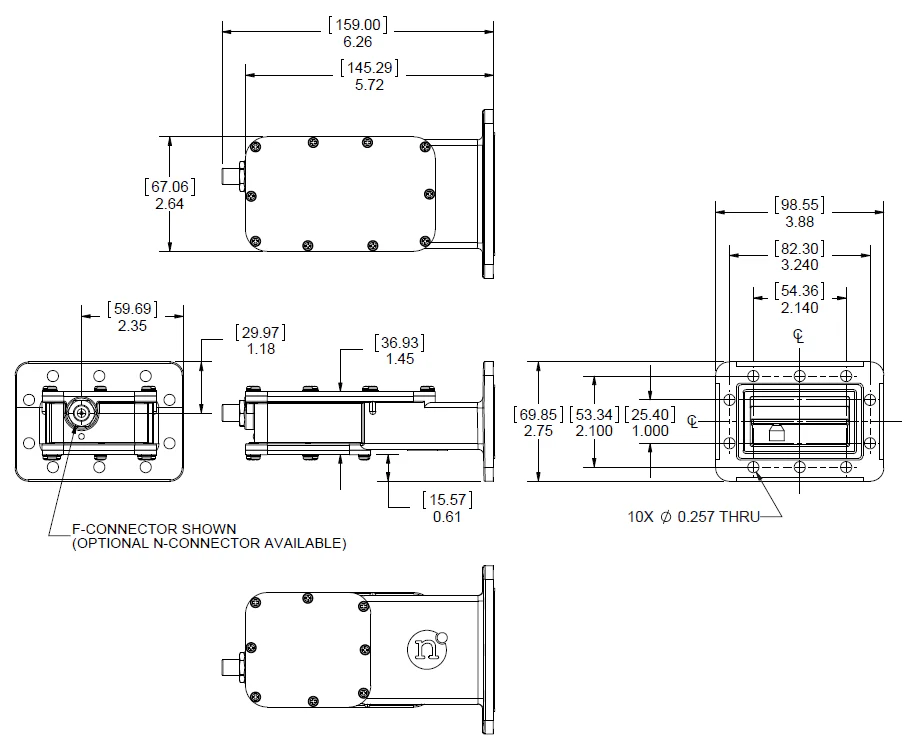

·      Габариты (Д х Ш х В): 145 x 70 x 99 мм
·      Вес: 575 гр.
·      Управление и контроль: без M&C

Скачать спецификацию
