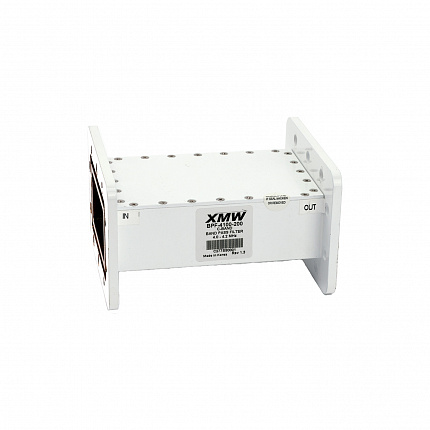

BPF-CF-BW-BPF-C-2

Запросить КП

Полосовой фильтр BPF-CF-BW-BPF-C-2 выполняет функцию пропускания сигнала в С-диапазоне в пределах полосы в 575 МГц и препятствует прохождению сигналов за пределами этой полосы пропускания. Предназначен для использования в составе различных РЧ систем.

Производитель	XMW
Частотный диапазон	C
Тип оборудования	Фильтр

Возможности и преимущества:
• Полоса пропускания 575 МГц
• Диапазон частот: 3,625 – 4,2 ГГц
• Доступны другие рабочие диапазоны частот (см. спецификацию)

Характеристики:
• Диапазон рабочих частот: 3,625 – 4,2 ГГц
• Центральная частота: 3912,5 МГц
• Полоса пропускания 575 МГц
• Полоса заграждения:
- подавление 25 дБ (min) на частотах 3575,0 МГц/ 4250,0 МГц
- подавление 60 дБ (min) на частотах 3475,0 МГц/ 4350,0 МГц
- подавление 70 дБ (min) на частотах 3425,0 МГц/ 4400,0 МГц
• Вносимые потери: 0,5 дБ (max)
• Тип фланца вход/ выход: CPR229G/ CPR229F

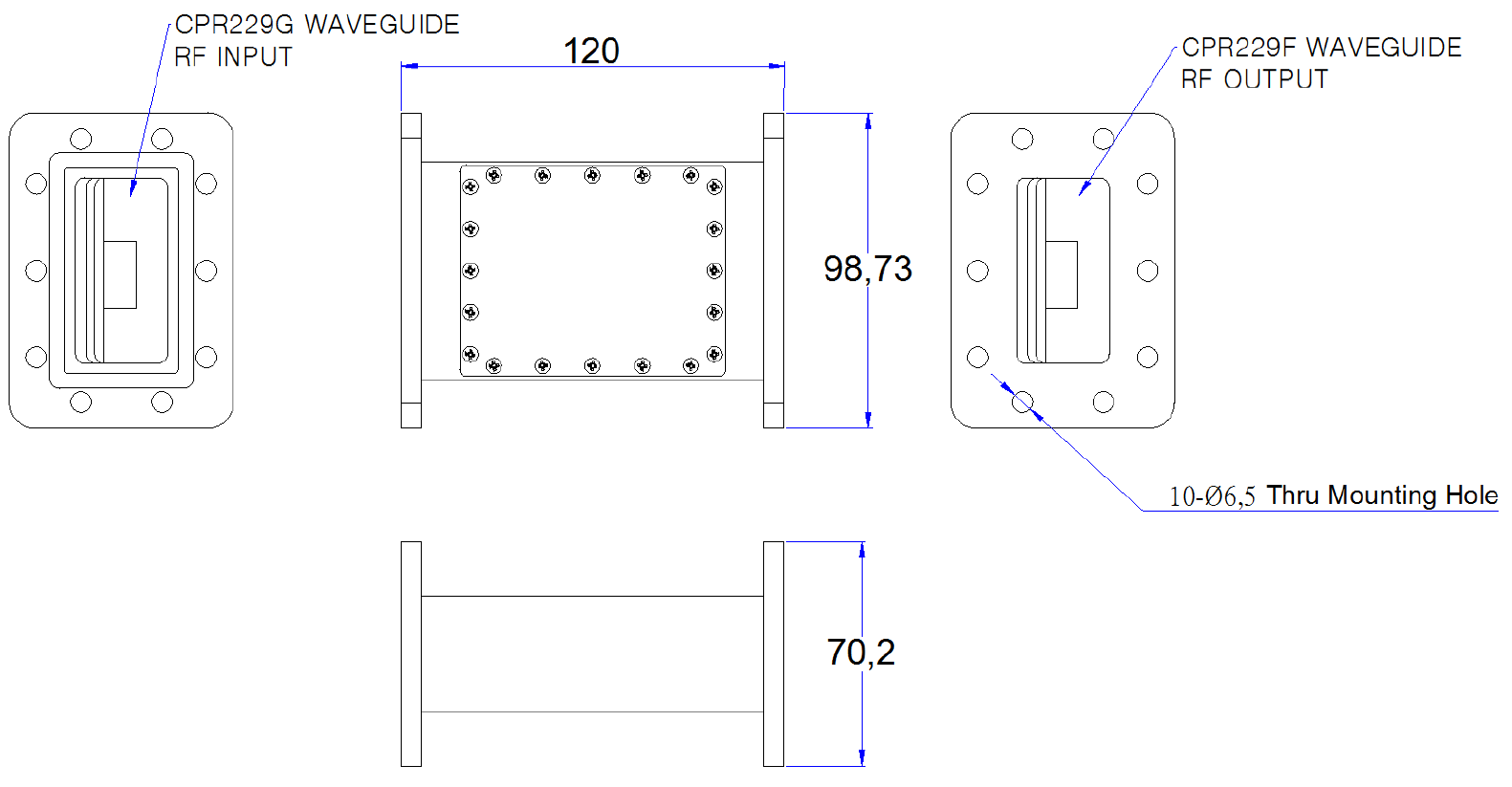

• Габариты (Д х Ш х В): 120,0 x 98,7 x 70,2 мм
• Вес: 650 г.

Скачать спецификацию
