BPF-3423-36 C-band BPF

Запросить КП

Полосовой фильтр BPF-3423-36 C-band BPF выполняет функцию пропускания сигнала в С-диапазоне в пределах полосы пропускания в 36 МГц и препятствует прохождению сигналов за пределами этой полосы пропускания. Предназначен для использования в составе различных РЧ систем.

Производитель	XMW
Частотный диапазон	C
Тип оборудования	Фильтр

Возможности и преимущества:
• Полоса пропускания 36 МГц
• Диапазон частот: 3405,0 – 3441,0 ГГц
• Доступны другие рабочие диапазоны частот (см. спецификацию)

Характеристики:
• Диапазон рабочих частот: 3405,0 – 3441,0 ГГц
• Центральная частота: 3423,0 МГц
• Полоса пропускания 36 МГц Доступны другие рабочие диапазоны частот (см. спецификацию)
• Полоса заграждения:
- подавление 25 дБ (min) на частотах ± 68 МГц от центральной частоты
- подавление 60 дБ (min) на частотах ± 168 МГц от центральной частоты
- подавление 70 дБ (min) на частотах ± 218 МГц от центральной частоты
• Вносимые потери: 0,6 дБ (max)

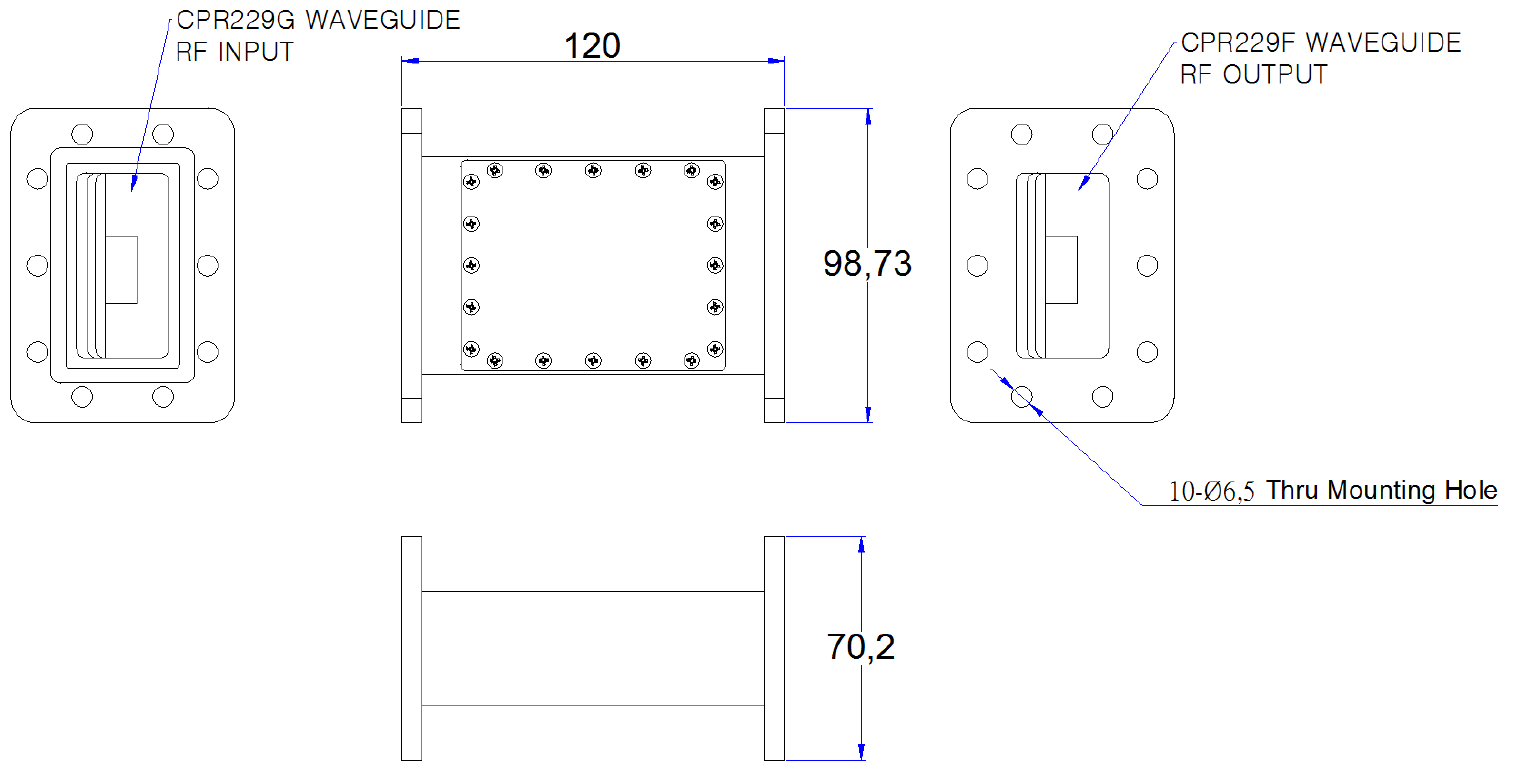

• Тип фланца вход/ выход: CPR229G/ CPR229F
• Габариты (Д х Ш х В): 120,0 x 99 x 70 мм
• Вес: 650 г.
