BPF-1167-70 L-band BPF

Запросить КП

Полосовой фильтр BPF-1167-70 L-band BPF выполняет функцию пропускания сигнала в L-диапазоне в пределах полосы в 70 МГц и препятствует прохождению сигналов за пределами этой полосы пропускания. Предназначен для использования в составе различных РЧ систем.

Производитель	XMW
Частотный диапазон	L
Тип оборудования	Фильтр

Возможности и преимущества:
• Полоса пропускания 70 МГц
• Диапазон частот: 1132 – 1202 МГц
• Доступны другие рабочие диапазоны частот и полоса пропускания (см. спецификацию)

Характеристики:
• Диапазон рабочих частот: 1132 – 1202 МГц
• Центральная частота: 1167 МГц
• Полоса пропускания: 70 МГц
• Полоса заграждения:
- подавление 15 дБ (min) на частотах ± 80 МГц от центральной частоты
- подавление 30 дБ (min) на частотах ± 100 МГц от центральной частоты
• Вносимые потери: 3 дБ (max)
• Тип разъема вход/ выход: N(f)/F(f) тип

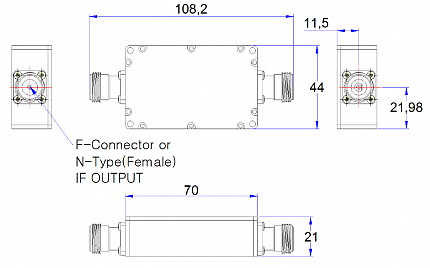

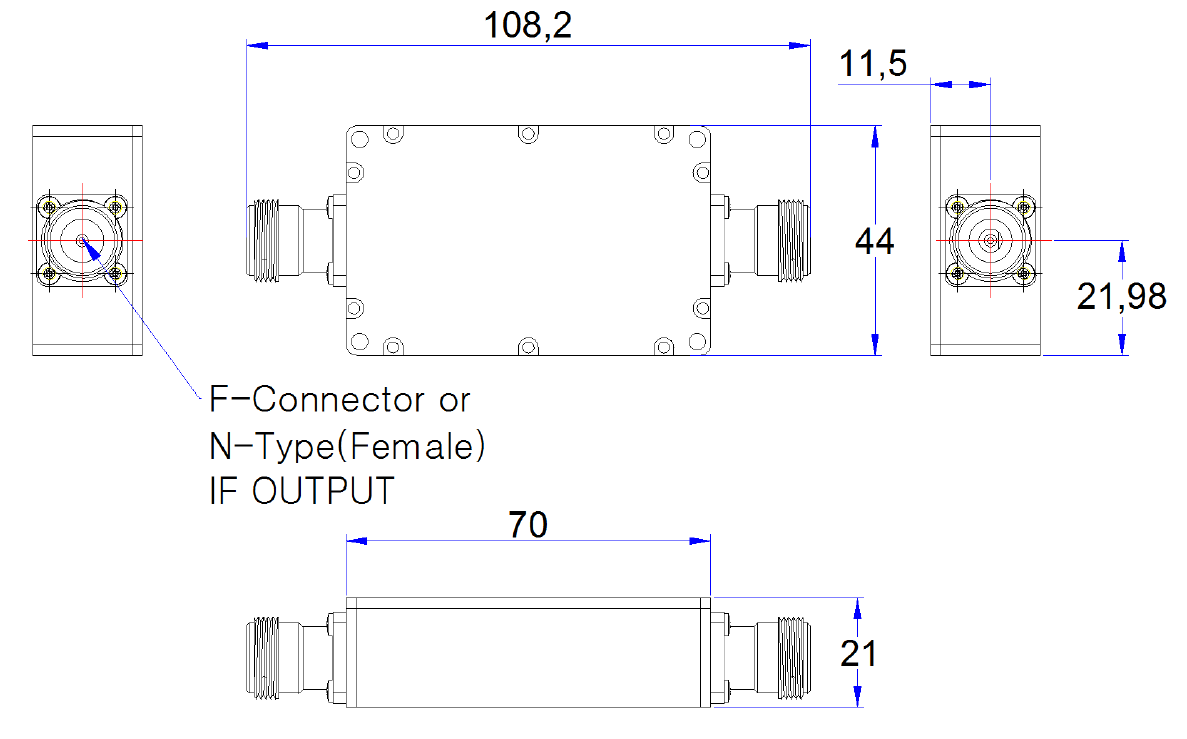

• Габариты (Д х Ш х В): 108,2 x 44 x 21 мм
• Вес: 160 г.

Скачать спецификацию
