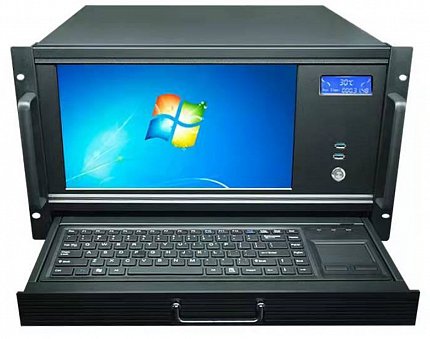

Антенный контроллер NS-D2000

Запросить КП

Антенный контроллер Shaanxi Newstar NS-D2000 предназначен для работы в составе спутниковых антенных систем для автоматического или ручного наведения на спутник и слежения за ним. Контроллер управляет исполнительными устройствами антенной системы (двигатели перемещения по углу места, азимуту, поляризации), получая обратную связь от различных датчиков. Подходит для работы с антеннами с диаметром рефлектора 6,2 м, 7,3 м, 9 м, 13 м.

Производитель	Shaanxi Newstar
Тип оборудования	Контроллер управления

Возможности и преимущества:
·      Подходит для работы с антеннами с диаметром рефлектора 6,2 м, 7,3 м, 9 м, 13 м
·      Контроллер NS-2000 - интегрированный блок управления антенной, который включает в себя приводной блок и блок приемника слежения за маяком
·      Функции наведения по созвездию, автоматического отслеживания, сканирования, позиционирования, ручного управления

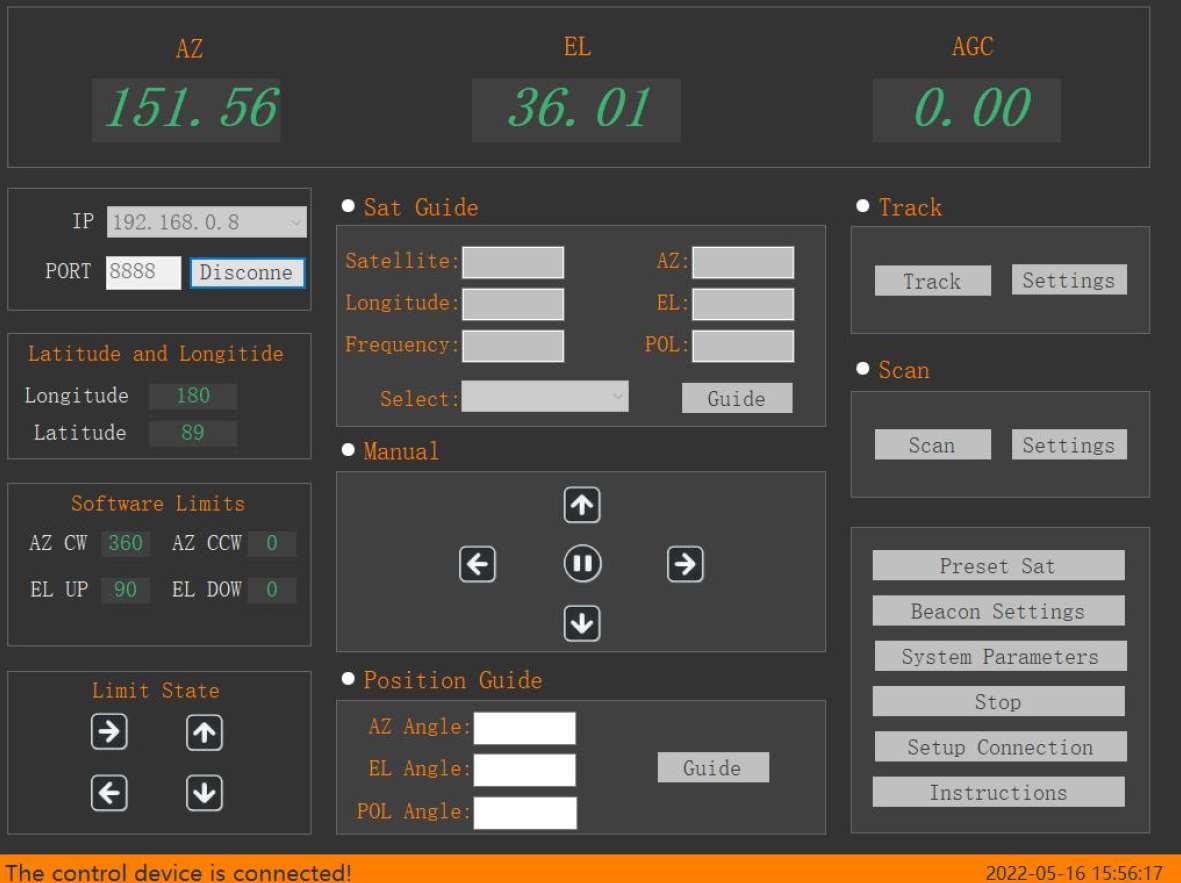

·      Точное отображение азимута, угла места, угла поляризации антенны и напряжения АРУ в режиме реального времени
·      Предварительная настройка и изменение полной информации о параметрах 50 спутников
·      Возможен выбор высокой или низкой скорости перемещения антенны по азимуту и углу места, соотношение скоростей высокой и низкой скорости может достигать более 10:1
·      Большой сенсорный цветной экран промышленного класса с высоким разрешением

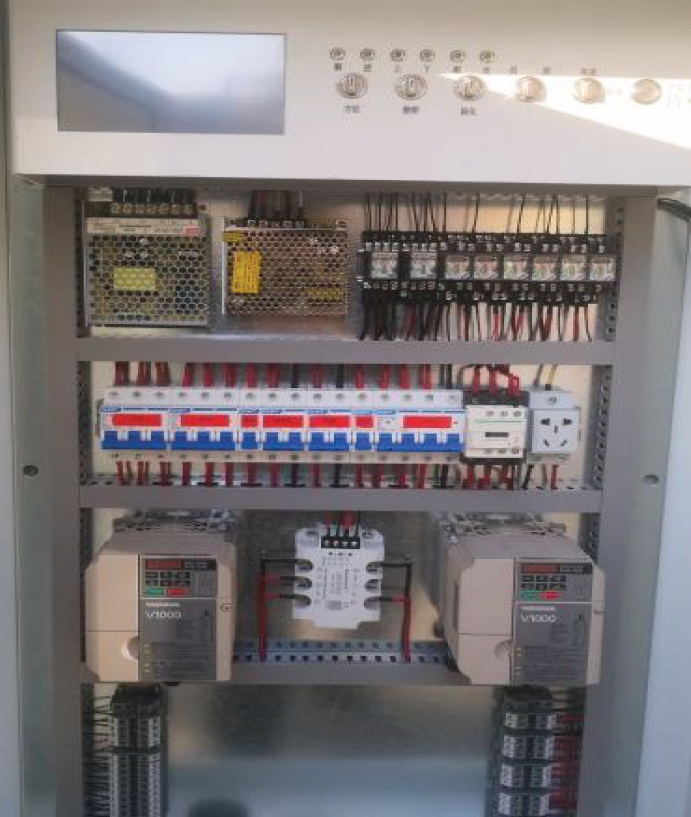

·      Стандартная конфигурация: блок управления антенной (ACU), внешний блок управления антенной (ADU), блок приема маяка, фотоэлектрический энкодер, огнестойкий кабель и разъемы
·      Опционально: система дистанционного управления

Характеристики:
·      Подходит для работы с антеннами с диаметром рефлектора 6,2 м, 7,3 м, 9 м, 13 м
·      Скоростные режимы: двухскоростной режим, изменение скорости в соотношении высокая/ низкая - 10:1
·      Точность энкодера: ось AZ/EL: 0,01°, ось POL: 0,08°
·      Точность наведения: 1/10 ширины луча на прием
·      Каталог предустановленных спутников: 50 спутников
·      Сетевой интерфейс для удаленного управления: RJ45 (опционально через ВОЛС)
·      Электропитание контроллера (ACU): 220 VAC ±10% (50-60 Гц)
·      Электропитание внешнего блока управления (ADU): 380 VAC ±10% (50-60 Гц)
·      Потребляемая мощность системы: 3,5 кВт max
·      Рабочая температура ACU: 0℃ - +40℃, кабельная сборка для использования при температуре -20℃ - +60℃ (низкотемпературная опция для использования кабелей при температуре -30℃ - +90℃)
·      Рабочая температура ADU: -20℃ - +60℃
·      Габариты ACU: 6U 19”
·      Габариты ADU (В x Г x Ш): 1400 x 340 х 560 мм
