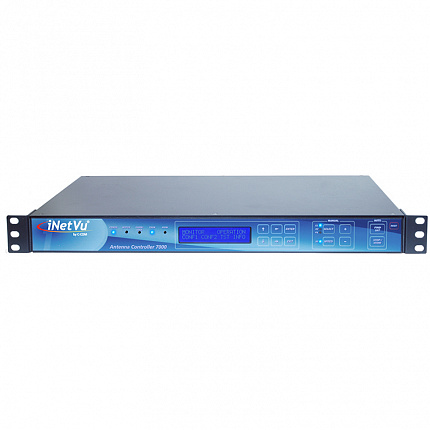

Антенный контроллер C-Com iNetVu 7000/ 7024

Запросить КП

Антенный контроллер C-Com iNetVu 7000/ 7024 предназначен для работы в составе спутниковых антенных систем для автоматического или ручного наведения на спутник. Таким образом контроллер управляет исполнительными устройствами антенной системы (двигатели перемещения по углу места, азимуту, поляризации), получая обратную связь от различных датчиков. Идеально подходит для приложений, требующих быстрой, простой настройки и надежности.

Производитель	C-Com
Тип оборудования	Контроллер управления

Возможности и преимущества:
·      Простота настройки и эксплуатации
·      Дисплей управления и настройки с кнопками управления на лицевой панели, защищенного паролем.
·      Работает со всеми мобильными платформами iNetVu или другими совместимыми
·      Стандартное время наведения на спутник – менее 2 мин
·      Может выполнять поиск несущих DVB-S, DVB-S2/ACM или DVB-S2X.
·      Оптимальное высокоточное наведение антенны
·      Удаленный доступ и управление через сеть, веб-интерфейс и другие интерфейсы
·      Позволяет пользователям выбирать один из нескольких уровней скорости для движений как по азимуту, так и по углу места
·      Возможность загрузки записанной информации журнала (максимум 12 часов) с контроллера на ПК для устранения неполадок
·      Слежение за спутниками на наклонной орбите, как по уровню сигнала, так и по временной функции
·      Способен питать LNB напряжением 13–19 В, выбирается в программном обеспечении
·      Предоставляет возможность сохранения настроек в файл конфигурации, который можно использовать для настройки дополнительных контроллеров с помощью
·      те же параметры конфигурации
·      Интеграция с несколькими модемами
·      Работает со спутниковыми навигационными системами GPS и ГЛОНАСС
·      Работает с протоколом OpenAMIP
·      Опция подключения внешнего приемника маяка BR400L
·      Работает корректно даже при развертывании системы под уклоном (в любом направлении) до 15°
·      Языки, поддерживаемые графическим интерфейсом: английский, французский, арабский, русский, шведский, китайский, испанский

Характеристики:
·      Поддерживаемые модемы
-      HughesNet: DW 6000/7000, HN 7000/7000S, HN 9200/9260, HN 9400/9460, HN 9600/9800, HX 50/90/100/200/250/260, HT 1100/2000/2500
-      Viasat: Linkstar II/IV/S2/S2A, Surfbeam ll/PRO, Surfbeam ll Auto-acquire, Tooway/PRO
-      Gilat: Skyedge II/IP, Skyedge II/Pro/Access, Skyedge IIc (Standalone)
-      iDirect: iNFINITI 3000/5000/7000 Series, Evolution X5/X7/IQ200, Velocity - X7
-      Comtech/ Radyne: CDM-600L/570L/625/840, DMD 20/DMD 20 LBST, SkyWire MDX420
-      Romantis/UHP/Eastar: UHP-1000/200
-      STM: SatLink 1000/1910/2000/2900
-      Newtec MDM-3100 (standalone), MDM3X00/ MDM2510/ MDM6000
-      Paradise: Evolution/ Quantum Series
-      Spacebridge: E7000 (S5100), U7400 (S5420)
-      Tachyon CI-1300, Ruggedized RMG
·      Диапазон частот: L-диапазон (930 – 2300 МГц)
·      Входной ВЧ Rx интерфейс: F-тип
·      Выходной ВЧ Rx интерфейс: F-тип
·      Сетевой интерфейс: RJ45

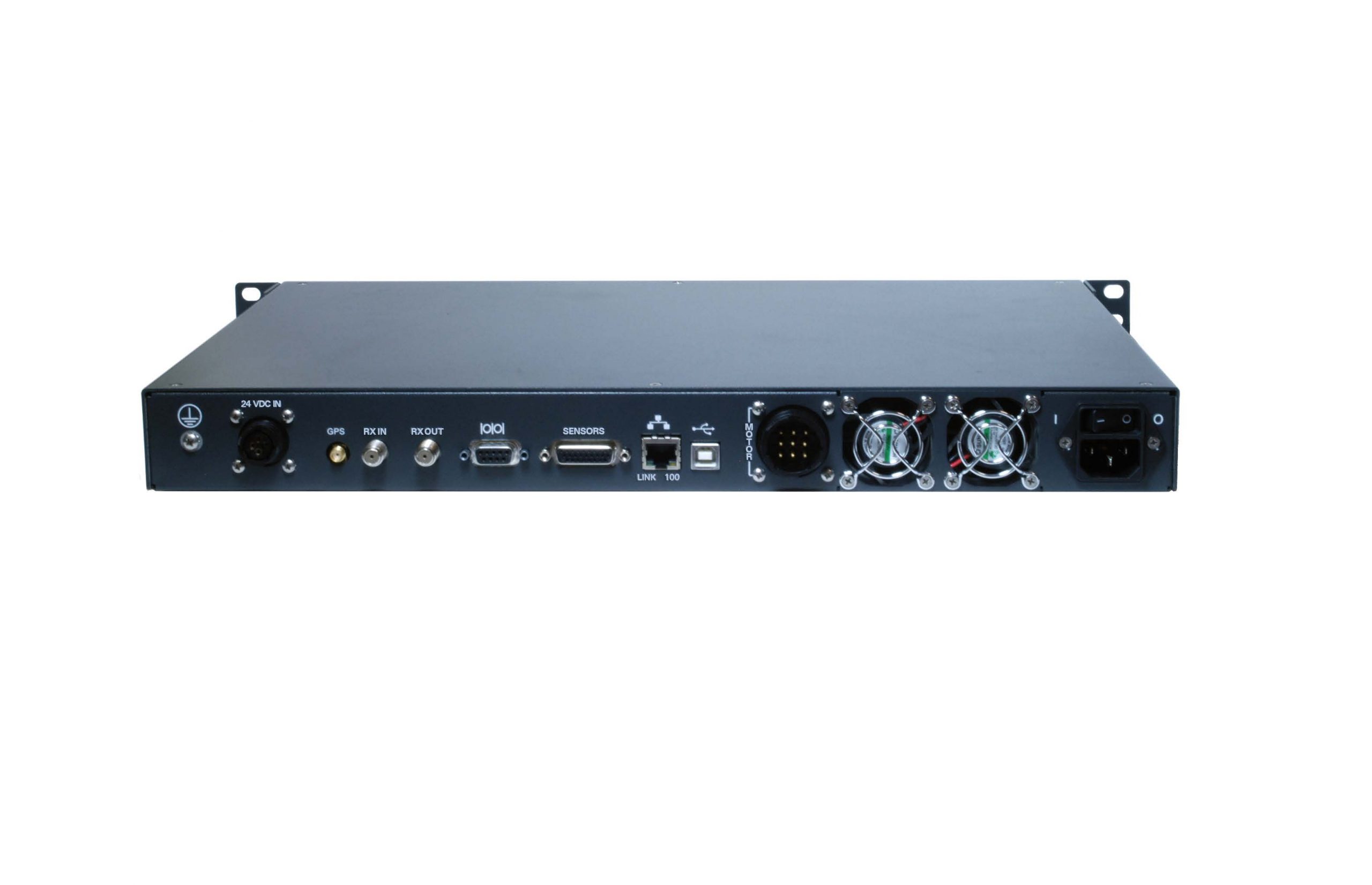

·      Интерфейсы: USB Type B (USB 2.0), DB26 (датчики), DB9 Female, SMA (GPS, ГЛОНАСС), 9-Pin Circular AMP Connector (двигатели)
·      Электропитание LNB: 13V, 14V, 18V, 19V (500mA max.)
·      Электропитание комплектного БП: 100 - 240 В (4,0 - 2,0 А) переменного тока (50-60 Гц)
·      Электропитание контроллера: 24 VDC (8А) (7024С), 12 VDC (15А) (7000С)
·      Рабочая температура: -20℃ - +60℃ (для использования только в помещении)
·      Масса: 4,5 кг
·      Габариты (В x Г x Ш): 1U 19” 45 x 280 х 430 мм
Опции:
·      Приемник маяка/ пилот-сигнала для монтажа в 19-дюймовую стойку BR400L. Работа в диапазоне 930–2300 МГц и подключается к контроллеру через интерфейс последовательного порта RS232.
·      Встроенный в контроллер навигационный модуль с интегрированной ГНСС GPS/ГЛОНАСС с внешней антенной для установки на крыше. Обеспечивает определение азимута в пределах 1 градуса независимо от окружающего магнитного поля. Подключается к контроллеру через последовательный порт RS-232.
Встроенные алгоритмы поиска спутника с помощью контроллера iNetVu 7715:
·      Поиск DVB – осуществляет непосредственный поиск любой несущей DVB-S2X на целевом спутнике и фиксирует ее пик
·      Поиск DVB Opposite Polarity (Противоположная полярность) – поиск несущей DVB-S, DVB-S2 или S2X в противоположной полярности на целевом спутнике, а затем вращает оси поляризации и включает передатчик, если получен сигнал модема
·      Поиск DVB Reference Satellite with modem (Эталонный спутник с модемом) — поиск несущей DVB-S, DVB-S2 или S2X на ЛЮБОМ настроенном эталонном канале, затем спутник перемещается к целевому спутнику и достигает пика сигнала модема
·      Поиск DVB Reference Satellite without modem (Эталонный спутник без модема) — пики на эталонном спутнике, а затем используется механизм точного наведения для определения местоположения целевого спутника, даже если отсутствует радиочастотный сигнал модема или сигнал радиомаяка, который можно было бы принять
·      RF Automatic Search (Автоматический поиск радиочастот) – система остановится и начнет поиск сигнала модема, когда обнаружит увеличение полученной радиочастотной энергии через тюнер DVB при прохождении мимо целевого спутника. Если сигнал модема обнаружен, система начнет пиковый процесс
·      RF Override Search (Поиск радиочастотного переопределения) - пользователь задает порог радиочастотного сигнала, при котором система останавливается, когда достигает области выше порога и ищет пик сигнала модема.
·      Beacon Receiver (Приемник маяков) - контроллер iNetVu безупречно работает с дополнительным приемником маяков, осуществляя поиск указанную частоту маяка, а затем достигает пика на ней (уровень усиления поиска можно регулировать)
