BUC Actox ABEN20KX 20W Fan-less Ext. Ku-Band

Запросить КП

Усилитель с преобразованием вверх BUC Actox ABEN20KX (ABEN20KXF) 20W Fan-less Ext. Ku-Band предназначен для переноса полезного сигнала в Ku-диапазоне, на низкой радиочастоте ПЧ (IF), в диапазон несущих, на высоких частотах, с последующим усилением. Предназначен для использования в составе спутниковых антенных систем VSAT.

Производитель	Actox
Частотный диапазон	Ku
Тип оборудования	BUC

Возможности и преимущества:

Диапазон выходных частот: 13,75 – 14,5 ГГц
Сравнительно низкая потребляемая мощность 97 Вт
Небольшой вес, всего 2,8 кг
Технология GaN
Хороший показатель уровня фазовых шумов
Цифровая система температурной компенсации
Опция автоматического выбора диапазона питания 15 – 60 VDC
Возможность смены разъем IF F-типа на N-тип и наоборот в полевых условиях Опция выбора встроенного генератора ОЧ 10 МГц
Световой индикатор рабочего состояния, подачи опорного сигнала, сигнала неисправности
Функция M&C реализована через RS-232/485 и опциональный FSK
Соответствует стандарту RoHS

Характеристики:

Диапазон выходных частот: 13,75 – 14,5 ГГц
Выходная мощность P1dB: +43 dBm min. (20W)
Инверсия спектра: без инверсии
Частота опорного генератора (LO): 12,8 ГГц
Диапазон ПЧ: 950 - 1700 МГц
Подача опорной частоты: 10 МГц через ПЧ (IF) коннектор
Уровни фазового шума (typ.):

-53 dBc /Hz max. @ 10 Hz
-63 dBc /Hz max. @ 100 Hz
-73 dBc /Hz max. @ 1 kHz
-83 dBc /Hz max. @ 10 kHz
-93 dBc /Hz max. @ 100 kHz
-113 dBc /Hz max. @ 1 MHz

Линейное усиление: 68 dB typ
Коэффициент шума: 20 dB max
Электропитание: +15 - +60 VDC через разъем ПЧ
Потребляемая мощность: 97 W max
Входной/ выходной КСВН: 1.5:1/ 1.5:1
Выходной интерфейс: WR75G
Входной интерфейс: N (f), F (f) (смена в полевых условиях)
Класс пылевлагозащиты: IP67
Рабочая температура: -40 - +55 ℃

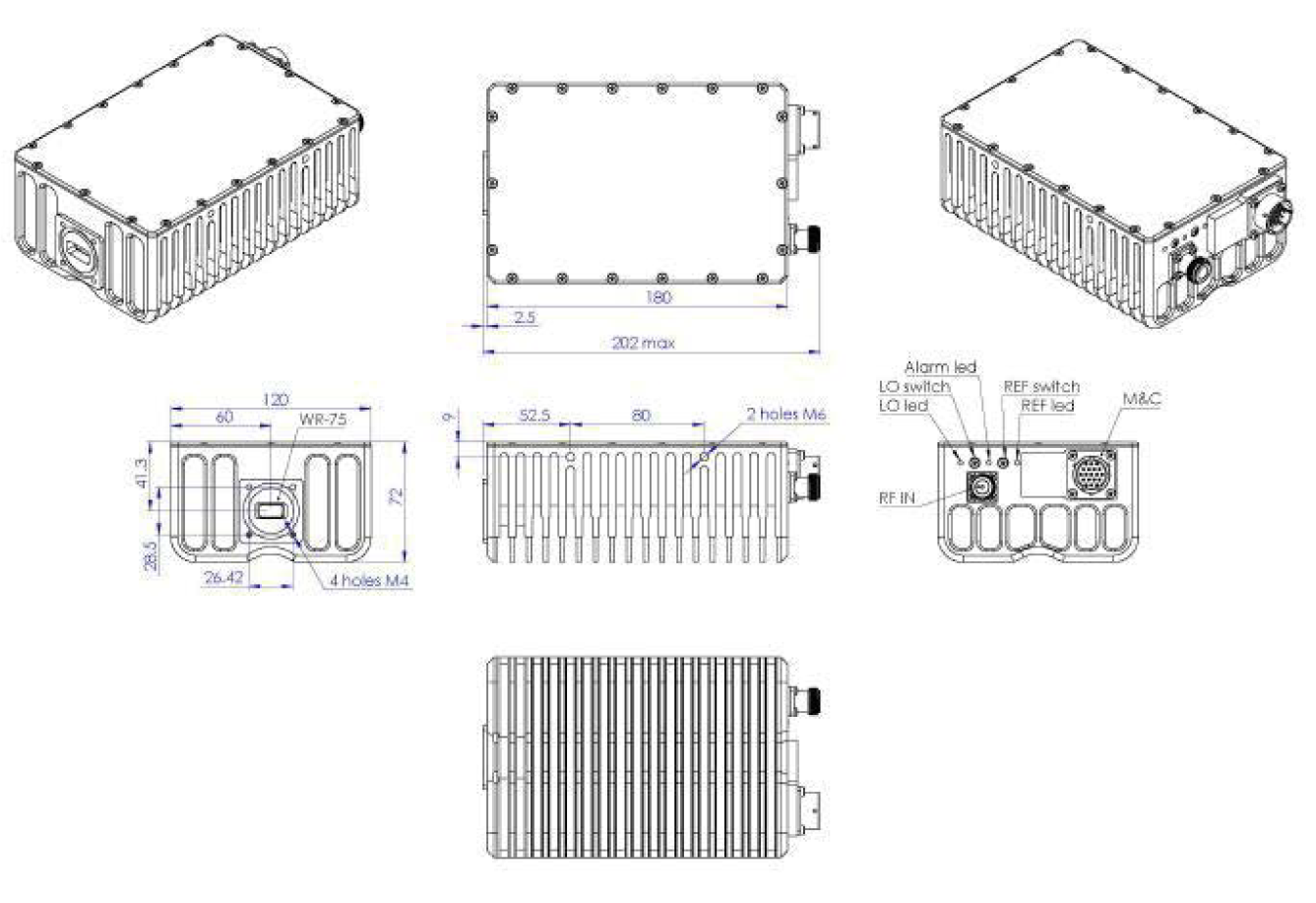

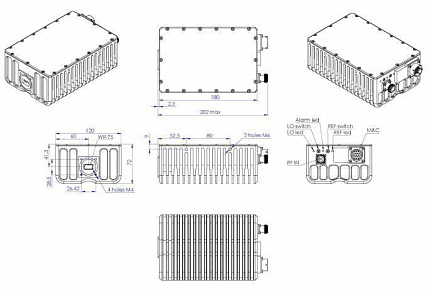

Габариты (Д х Ш х В): 180 x 120 x 72 мм
Вес: 2,8 кг
Управление и контроль: c функцией M&C (RS-232/485 и опциональный FSK)
