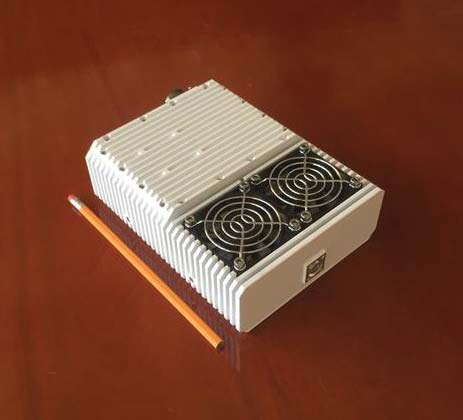

BUC Actox ABE6UKA 6W Universal Ka-Band (27.5-31GHz)

Запросить КП

Усилитель с преобразованием вверх Actox ABE6UKA 6W Universal Ka-Band работает в полном Ka-диапазоне частот 27,5-31 ГГц и предназначен для переноса полезного сигнала, на низкой радиочастоте ПЧ (IF), в диапазон несущих, на высоких частотах, с последующим усилением. Может быть использован в составе спутниковых антенных систем VSAT.

Производитель	Actox
Частотный диапазон	Ka
Тип оборудования	BUC

Возможности и преимущества:

Диапазон выходных частот: 27,5 – 31,0 ГГц
Низкая потребляемая мощность 58 Вт max
Эффективная технология GaN
Четыре встроенные ОГ с электронным переключением или переключение вручную
Цифровая система температурной компенсации
Возможность смены разъем IF F-типа на N-тип и наоборот в полевых условиях Опция выбора встроенного генератора ОЧ 10 МГц
Световой индикатор рабочего состояния, подачи опорного сигнала, сигнала неисправности
Функция M&C реализована через RS-232/485, FSK и Ethernet (HTTP и SNMP)
Соответствует стандарту RoHS

Характеристики:

Диапазон выходных частот: 27,5 – 31,0 ГГц
Выходная мощность P1dB: +38 dBm min. (6W)
Инверсия спектра: без инверсии
Частота опорного генератора (LO): 26,55 ГГц, 27,4 ГГц, 28,05 ГГц, 29,05 ГГц
Диапазон ПЧ: 950 - 1950 МГц
Подача опорной частоты: 10 МГц через ПЧ (IF) коннектор
Уровни фазового шума (typ.):

-55 dBc /Hz max. @ 10 Hz
-65 dBc /Hz max. @ 100 Hz
-75 dBc /Hz max. @ 1 kHz
-85 dBc /Hz max. @ 10 kHz
-95 dBc /Hz max. @ 100 kHz
-115 dBc /Hz max. @ 1 MHz

Линейное усиление: 62 dB typ
Коэффициент шума: 15 dB max
Электропитание: +15 - +60 VDC через разъем IF (ПЧ)
Потребляемая мощность: 58 W max
Входной/ выходной КСВН: 1.5:1/ 1.5:1
Выходной интерфейс: WR28G
Входной интерфейс: N (f), F (f) (смена в полевых условиях)
Рабочая температура: -40 - +55 ℃

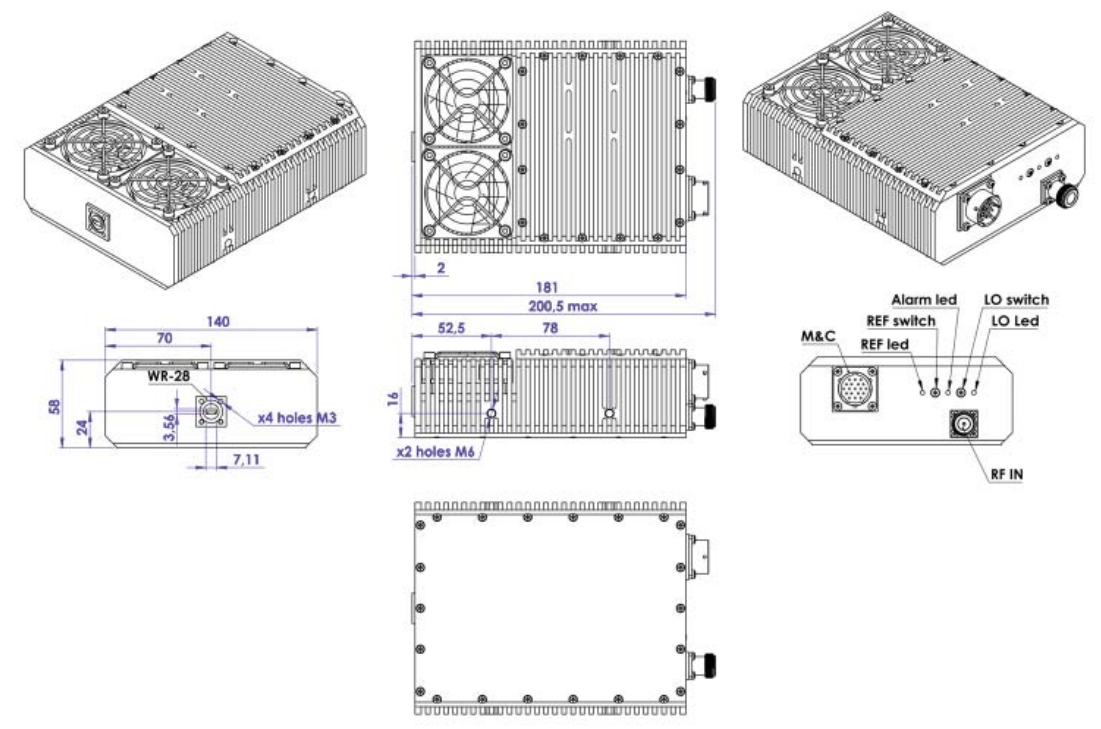

Габариты (Д х Ш х В): 181 x 140 x 58 мм
Вес: 2,4 кг
Управление и контроль: с функцией M&C (RS-232/485, FSK и Ethernet (HTTP и SNMP))
