BUC Actox ABE30XC/ABE30XCF - 30W Fanless Full C-Band

Запросить КП

Усилитель с преобразованием вверх BUC Actox ABE30XC/ ABE30XCF - 30W Fanless Full C-Band предназначен для переноса полезного сигнала, на низкой радиочастоте ПЧ (IF), в диапазон несущих, на высоких частотах C-диапазона (5,85 - 7,025 ГГц). Ключевая особенность — полностью пассивное охлаждение (без вентилятора) при впечатляющей выходной мощности 30 Вт. Устройства построены на передовой технологии GaN (нитрид галлия), что обеспечивает рекордно низкое для этого класса мощности энергопотребление (максимум 107 Вт), высокую эффективность и превосходную надежность.

Производитель	Actox
Частотный диапазон	C
Тип оборудования	BUC

Предназначен для использования в составе:

спутниковых антенных систем VSAT
крупных земных станций спутниковой связи в C-диапазоне (телепорты)
систем спутниковой связи на судах и платформах, где важна надежность и не требуется замена вентиляторов

Модель ABE30XCF с входным разъемом F-типа (75 Ом)
Модель ABE30XC с входным разъемом N-типа (50 Ом)

Возможности и преимущества:

Диапазон выходных частот: 5,850 – 7,025 ГГц
Низкая потребляемая мощность 107 Вт max
Технология GaN
Хороший показатель уровня фазовых шумов
Цифровая система температурной компенсации
Возможность смены разъем IF F-типа на N-тип и наоборот в полевых условиях Опция выбора встроенного генератора ОЧ 10 МГц
Мониторинг и управление (M&C): COM-порты (RS-232/485), Ethernet (HTTP, SNMP v2/v3) или FSK
Световой индикатор рабочего состояния, подачи опорного сигнала, сигнала неисправности

Характеристики:

Диапазон выходных частот: 5,850 – 7,025 ГГц
Выходная мощность P1dB: +45 dBm min. (30W)
Инверсия спектра: без инверсии
Частота опорного генератора (LO): 5,2 ГГц
Диапазон ПЧ: 950 - 1825 МГц
Подача опорной частоты: 10 МГц через ПЧ (IF) коннектор
Уровни фазового шума (typ.):

-55 dBc /Hz max. @ 10 Hz
-65 dBc /Hz max. @ 100 Hz
-75 dBc /Hz max. @ 1 kHz
-85 dBc /Hz max. @ 10 kHz
-95 dBc /Hz max. @ 100 kHz
-115 dBc /Hz max. @ 1 MHz

Линейное усиление: 68 dB typ
Коэффициент шума: 15 dB max
Электропитание: +15 - +60 VDC через разъем ПЧ
Потребляемая мощность: 107 W max
Входной/ выходной КСВН: 1.5:1/ 1.5:1
Выходной интерфейс: CPR137G
Входной интерфейс: N (f), F (f) (смена в полевых условиях)
Класс пылевлагозащиты: IP67
Рабочая температура: -40 - +55 ℃

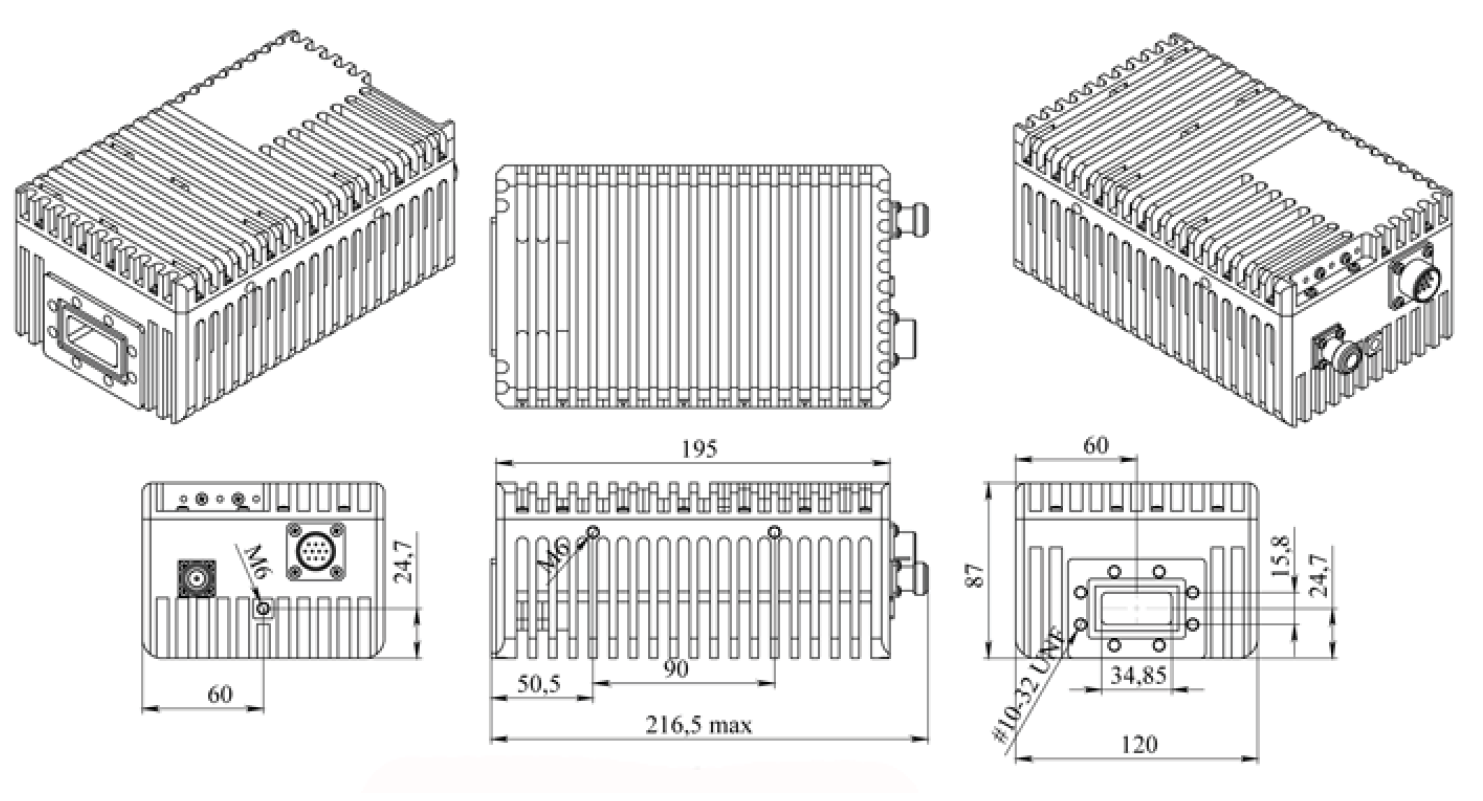

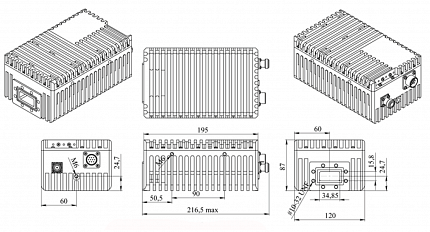

Габариты (Д х Ш х В): 195 x 120 x 87 мм
Вес: 2,76 кг
Управление и контроль: RS-232/485 / Ethernet / FSK (optional)
