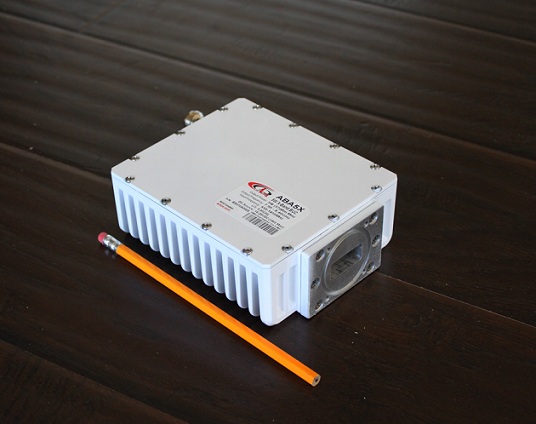

BUC Actox ABA5X 5W X-Band

Запросить КП

Усилитель с преобразованием вверх BUC Actox ABA5X 5W X-Band предназначен для переноса полезного сигнала, на низкой радиочастоте ПЧ (IF), в диапазон несущих, на высоких частотах, с последующим усилением. Предназначен для использования в составе спутниковых антенных систем VSAT.

Производитель	Actox
Частотный диапазон	X
Тип оборудования	BUC

Возможности и преимущества:

Диапазон выходных частот: 7,9 – 8,4 ГГц
Низкая потребляемая мощность 33 Вт
Технология GaN
Хороший показатель уровня фазовых шумов
Цифровая система температурной компенсации
Возможность смены разъем IF F-типа на N-тип и наоборот в полевых условиях Опция выбора встроенного генератора ОЧ 10 МГц
Световой индикатор рабочего состояния, подачи опорного сигнала, сигнала неисправности

Характеристики:

Диапазон выходных частот: 7,9 – 8,4 ГГц
Выходная мощность P1dB: +37 dBm min. (5W)
Инверсия спектра: без инверсии
Частота опорного генератора (LO): 6,95 ГГц
Диапазон ПЧ: 950 - 1450 МГц
Подача опорной частоты: 10 МГц через ПЧ (IF) коннектор
Уровни фазового шума (typ.):

-53 dBc /Hz max. @ 10 Hz
-63 dBc /Hz max. @ 100 Hz
-73 dBc /Hz max. @ 1 kHz
-83 dBc /Hz max. @ 10 kHz
-93 dBc /Hz max. @ 100 kHz
-113 dBc /Hz max. @ 1 MHz

Линейное усиление: 64 dB typ
Коэффициент шума: 15 dB max
Электропитание: +15 - +28 VDC через разъем ПЧ
Потребляемая мощность: 33 W max
Входной/ выходной КСВН: 1.5:1/ 1.5:1
Выходной интерфейс: CPR137G, CPR112G, WR112G, WR90G
Входной интерфейс: N (f), F (f) (смена в полевых условиях)
Рабочая температура: -40 - +55 ℃

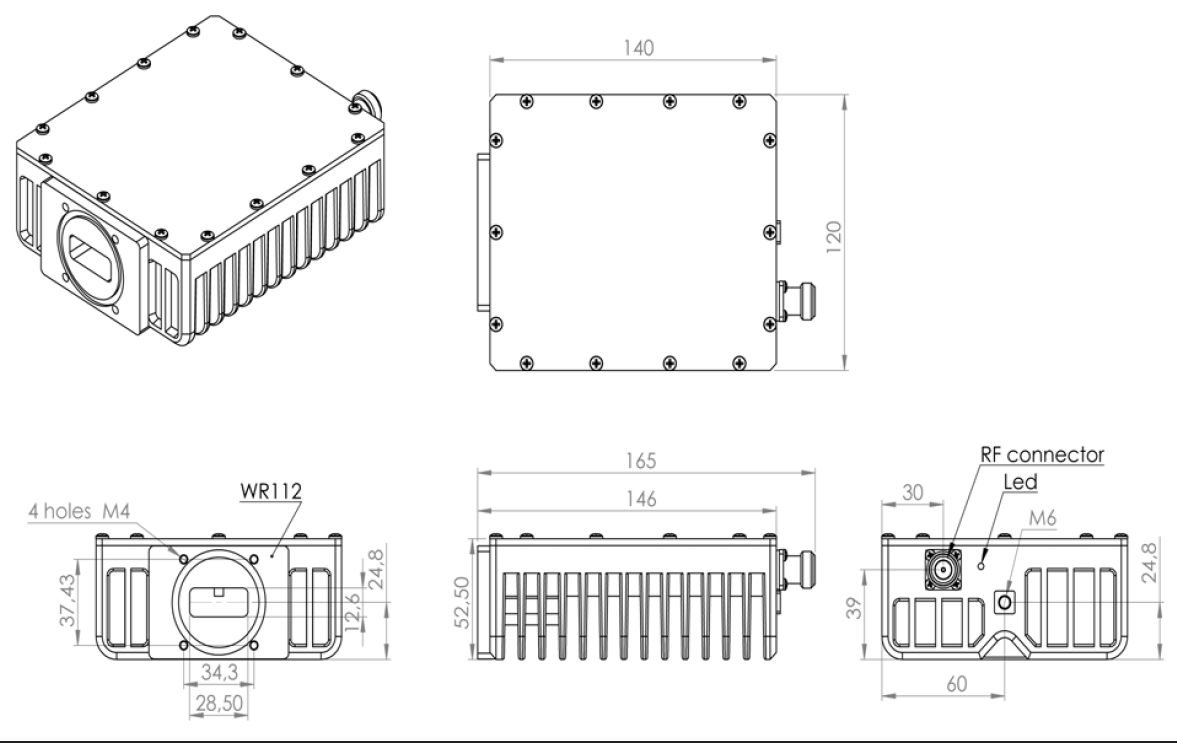

Габариты (Д х Ш х В): 140 x 120 x 52,5 мм
Вес: 1 кг
Управление и контроль: без M&C
