Влияние низкоорбитальной спутниковой технологии (LEO) на современные глобальные коммуникации.
С быстрым развитием спутниковых технологий низкоорбитальные спутники (LEO) стали прорывной инновацией. Расположенные на высоте от 200 км до 1200 км над поверхностью Земли, эти спутники полностью изменили способ, которым мы общаемся, собираем данные и следим за поверхностью Земли. Спутники LEO играют ключевую роль во многих областях, таких как телекоммуникации, наблюдение за Землей, научные исследования и национальная безопасность. Ожидается, что к 2029 году размер коммерческих спутниковых созвездий увеличится с 35% до 70%, из которых около 65% роста будет сосредоточено в коммуникационных приложениях, включая спутниковые сети, охватывающие спутники на низкой околоземной орбите (LEO), средней околоземной орбите (MEO) и геосинхронной (геостационарной) орбите (GEO).
Сравнение различных спутниковых орбит.
Спутники GEO вращаются синхронно с Землей с одинаковой скоростью, поэтому их положение относительно Земли фиксировано, что обеспечивает фиксированный угол наведения из любой точки на поверхности Земли. На мобильной платформе наземные направленные антенны GEO должны непрерывно следить за назначенным спутником GEO. Такие традиционные наземные спутниковые антенные системы большие и дорогие, имеют много движущихся частей и требуют регулярного обслуживания. Спутники MEO, такие как GLONASS, BeiDou, GPS, Galileo, часто используются для навигации. Спутники MEO имеют свои преимущества, но, как и спутники GEO, их запуск и обслуживание дороги. Хотя спутники GEO и MEO имеют свое применение, у них обоих есть проблемы с задержкой и скоростью передачи данных.
| Параметр | |||
| Высота орбиты | 200 – 1 200 км | 8 000 – 20 000 км | 36 000 км |
| Задержка сигнала | 20-50 мс | 100-150 мс | 500 мс |
| Покрытие территории | Широкое | Среднее | Узкое |
| Кол-во спутников, шт | Тысячи | До 20 | 3-4 |
| Стоимость запуска и эксплуатации | Высокая из-за количества | Умеренная | Высокая |
| Срок службы | 3-5 лет | 10-15 лет | 15-20 лет |

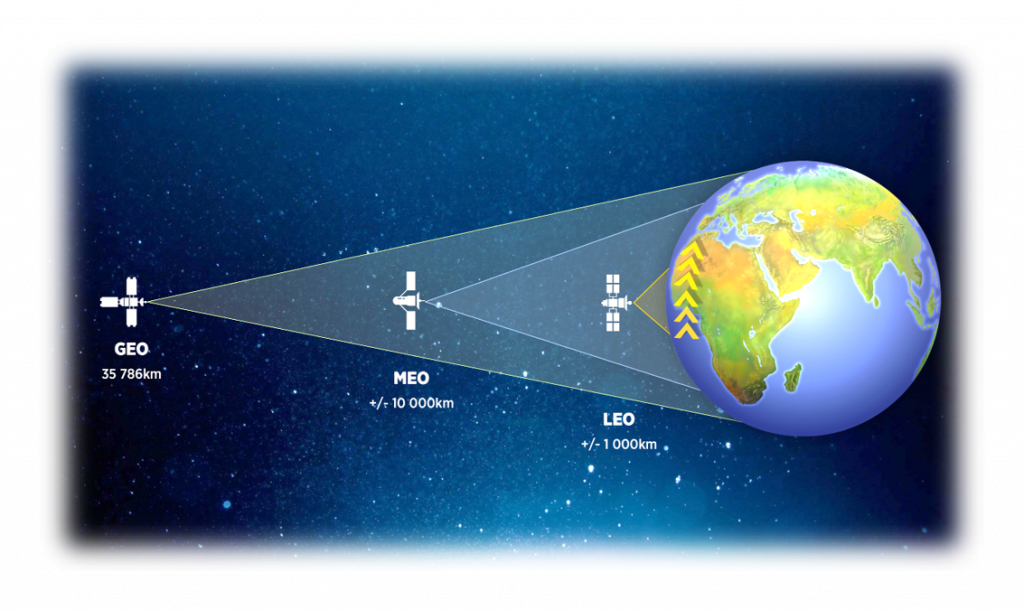

Зона покрытия спутников LEO/GEO/MEO
Спутники LEO обладают значительными преимуществами по сравнению со своими аналогами на геостационарной и средней околоземной орбите; они способны обеспечивать малозадерживаемые (в 30 раз быстрее, чем GEO) и высокоскоростные интернет-соединения для отдаленных и слаборазвитых районов Земли. Для покрытия поверхности Земли спутникам LEO требуются сотни или тысячи спутников, образуя перекрестно-связанную ячеистую сеть. Эта ячеистая сеть не только расширяет глобальное покрытие, но и повышает надежность соединений — например, если один спутник выходит из строя, другой может немедленно заменить его в случае потери сигнала. В настоящее время большинство развертываний спутников LEO осуществляются частными компаниями и государственными учреждениями; такие компании, как SpaceX, OneWeb, проект Kuiper компании Amazon и Telesat, вложили значительные средства в развертывание спутников LEO, открыв новую эру глобального сетевого взаимодействия и легкого доступа к данным. Спутники играют важную роль в продвижении глобальной связи. У них есть две основные задачи: одна — напрямую связываться с Землей для поддержки множества конечных пользовательских терминалов в различных отраслях; другая — передавать данные обратно на Землю напрямую или через межспутниковые каналы связи (ISL). По мере запуска большего количества спутников LEO скорость связи значительно повышается, а покрытие расширяется; передача информации из космоса на Землю становится более удобной и имеет меньшую задержку.
| Спутник | Высота орбиты | Применение |
| GEO | 36 000, 00 км | Телекоммуникации, вещание, прогнозирование погоды, дистанционное зондирование, навигация |
| MEO | 5 000,00 – 20 000,00 км | Телекоммуникации, GPS и другая навигация |
| LEO | 500 – 1 200,00 км | Приложения, критичные к задержкам, финансовые транзакции, автономные транспортные средства, удаленная видеохирургия |
Частотный спектр, используемый для спутниковой связи.
Большинство спутниковых развертываний используют диапазоны от L до Ka. Однако в настоящее время все больше спутников переходят на более высокие диапазоны частот, такие как спектр Q/V и E.
| Частотный диапазон | Частотный диапазон Линия космос-земля, ГГц | Пропускная способность Линия космос-земля, ГГц | Частотный диапазон Линия земля-космос, ГГц | Пропускная способность Линия земля- космос, ГГц | Примечание |
| L-диапазон | 1.535-1.56 | 0.025 | 1.635-1.66 | 0.025 | Мониторинг состояния оборудования в режиме реального времени в удаленных местах и обеспечение межмашинной связи |
| S-диапазон | 2.5-2.54 | 0.04 | 2.65-2.69 | 0.04 | Для метеорологических радаров, радаров надводных кораблей и связи НАСА, спутникового телевидения, услуг мобильной широкополосной связи, радиовещания и бортового Интернета |
| С-диапазон | 3.4-4.2 | 0.8 | 5.8-6.725 | 0.925 | Предоставлять услуги передачи голоса и данных с судна на сушу |
| X-диапазон | 7.25-7.75 | 0.5 | 7.9-8.4 | 0.5 | Используется для систем спутниковой связи, военных систем спутниковой связи и радиолокационных систем. |
| Ku-диапазон | 10.0-13.0 | 3 | 14.0-18.0 | 4 | Используется для SATCOM, фиксированных спутниковых услуг и услуг спутникового вещания. |
| Ka-диапазон | 17.7-21.2 | 3.5 | 27.5-31.0 | 3.5 | Используется для спутниковой связи, военной спутниковой связи и телекоммуникаций 5G. |
| Q/V-диапазон | 37.5-42.5 | 5 | 42.5-51.4 | 8.9 | Используется для голосовой, видеосвязи и передачи данных. |
| E-диапазон | 71.0-76.0 | 6 | 81.0-86.0 | 5 | Предоставляет услуги спутниковой связи с чрезвычайно высокой пропускной способностью |
Распределение спектра спутниковой связи (SATCOM)

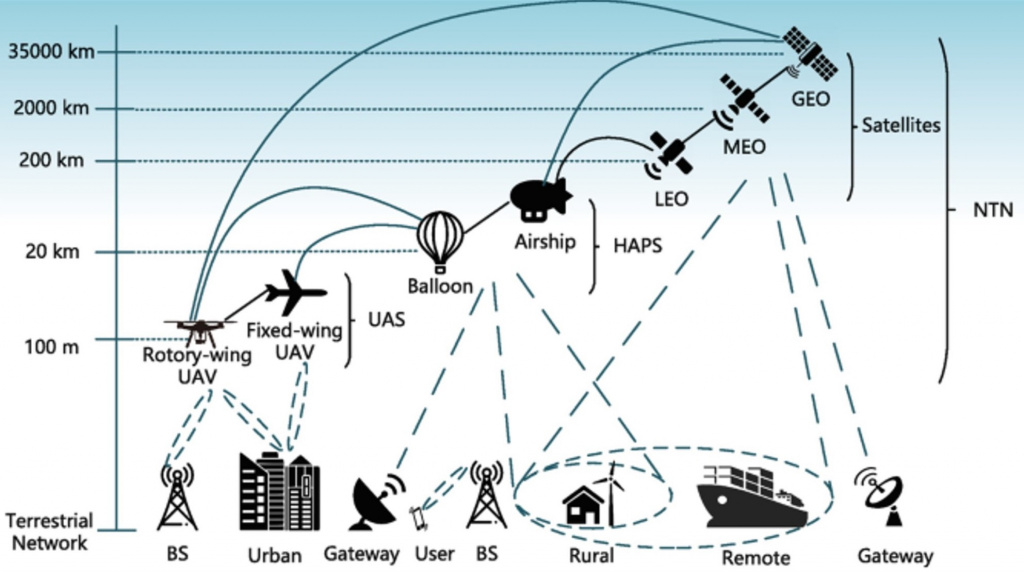

Для обслуживания приложений неназемных сетей (NTN) 5G 3GPP используются диапазоны L и S, а также новые поддиапазоны K и Ka.Неназемные сети связи (Non-Terrestrial Networks, NTN) — это системы беспроводной связи, которые работают над поверхностью Земли, не полагаясь исключительно на традиционную наземную инфраструктуру (наземные базовые станции, оптические кабели). Для обеспечения подключения используются различные неземные технологии и платформы. Для обслуживания приложений неназемных сетей (NTN) 5G 3GPP используются диапазоны L и S, а также новые поддиапазоны K и Ka.
Неназемные сети связи (Non-Terrestrial Networks, NTN) — это системы беспроводной связи, которые работают над поверхностью Земли, не полагаясь исключительно на традиционную наземную инфраструктуру (наземные базовые станции, оптические кабели). Для обеспечения подключения используются различные неземные технологии и платформы.
Широкополосные услуги, предоставляемые крупными созвездиями спутников LEO, становятся все более популярными во всем мире. Эта тенденция в сочетании с интеграцией спутниковых сетей в экосистему 5G еще больше стимулирует рост рынка спутниковой связи. Кроме того, сотовая связь становится частью спутниковой экосистемы. Внедрение беспроводной технологии 5G в наборе стандартов 3GPP Release 17 позволяет системам 5G обслуживать неназемные сети (NTN). NTN предназначены для расширения глобального покрытия сети, особенно в сельских и отдаленных районах, и для упрощения прямых соединений между мобильными устройствами, Интернетом вещей (IoT) и коммерческими автономными транспортными средствами и спутниками. Эта интеграция позволяет спутниковой отрасли в полной мере использовать масштаб экосистемы 5G.
3GPP Release 17 — стратегическое обновление, направленное на укрепление позиций 5G как универсальной платформы для глобальной цифровой трансформации.
Другие сценарии применения NTN 5G NR и IoT:
- Области с недостаточным покрытием, такие как сельское хозяйство, горнодобывающая промышленность и лесное хозяйство,
- Связь в зонах стихийных бедствий при повреждении наземных сетей связи,
- Трансляция информации на очень большую территорию.
В этой статье рассматривается влияние спутников LEO на глобальные коммуникации, уделяя особое внимание их ключевой роли в таких областях, как телекоммуникации и наблюдение за Землей. Ожидается, что к 2029 году количество спутников LEO в коммерческих группировках удвоится, что обеспечит малозадерживаемый высокоскоростной доступ в Интернет для удаленных районов через ячеистые сети. Инвестиции крупных компаний, таких как SpaceX, OneWeb и проект Kuiper компании Amazon, знаменуют собой важный сдвиг в улучшении глобальной связи. Кроме того, мы также рассматриваем интеграцию спутниковых сетей с экосистемой 5G через NTN, тем самым расширяя частотный спектр для улучшения покрытия, особенно в недостаточно обслуживаемых районах. Эта интеграция не только стимулирует рост рынка, но и подчеркивает важную роль спутниковой отрасли в развитии инфраструктуры 5G и глобальных коммуникационных возможностей.
